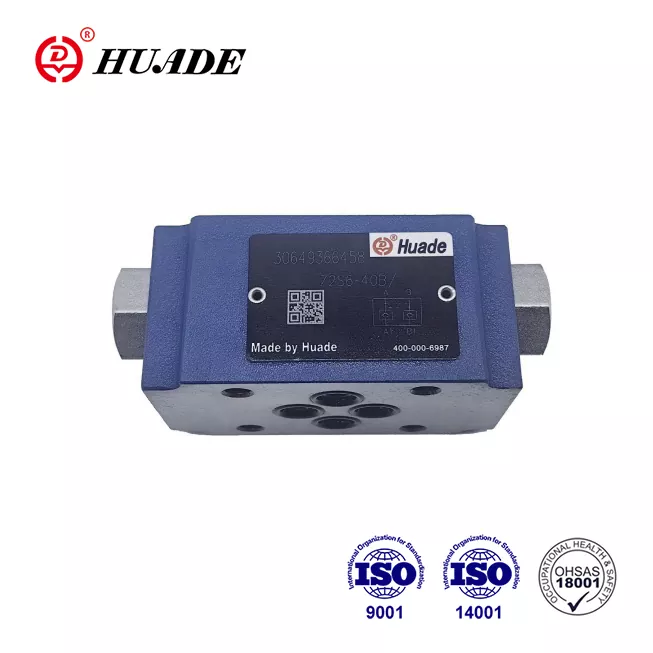

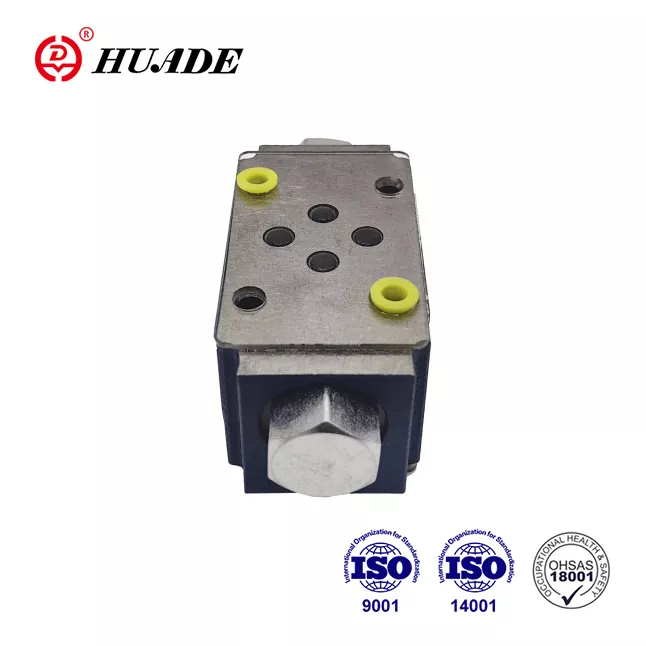

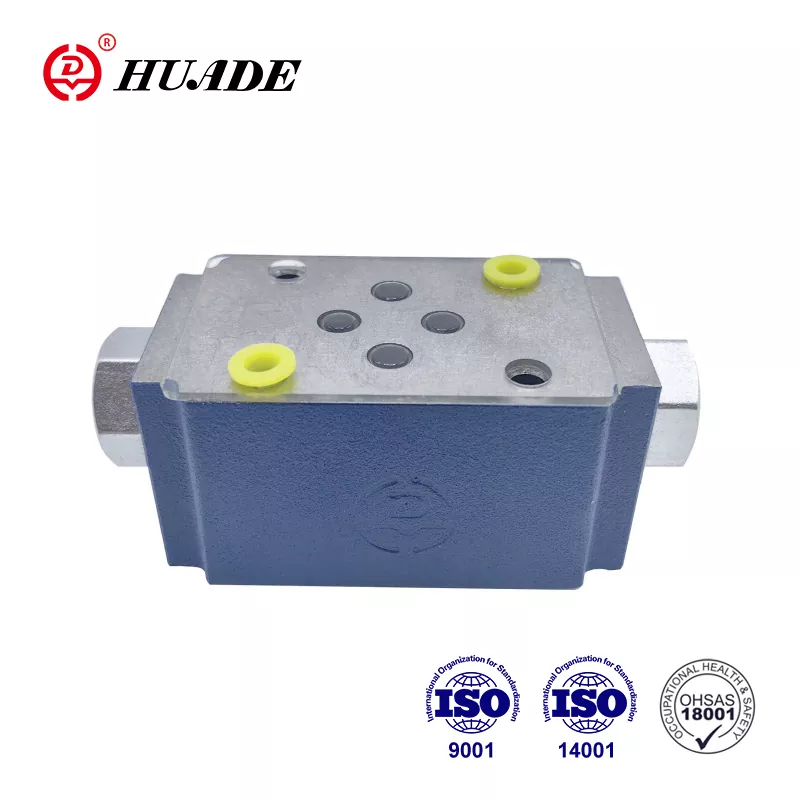

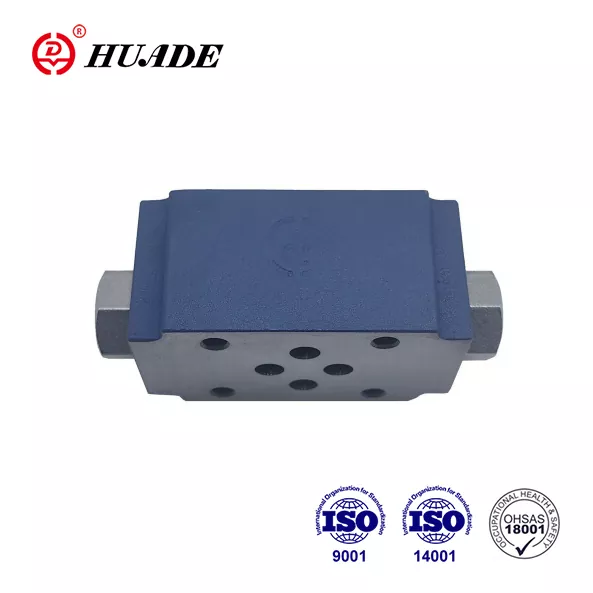

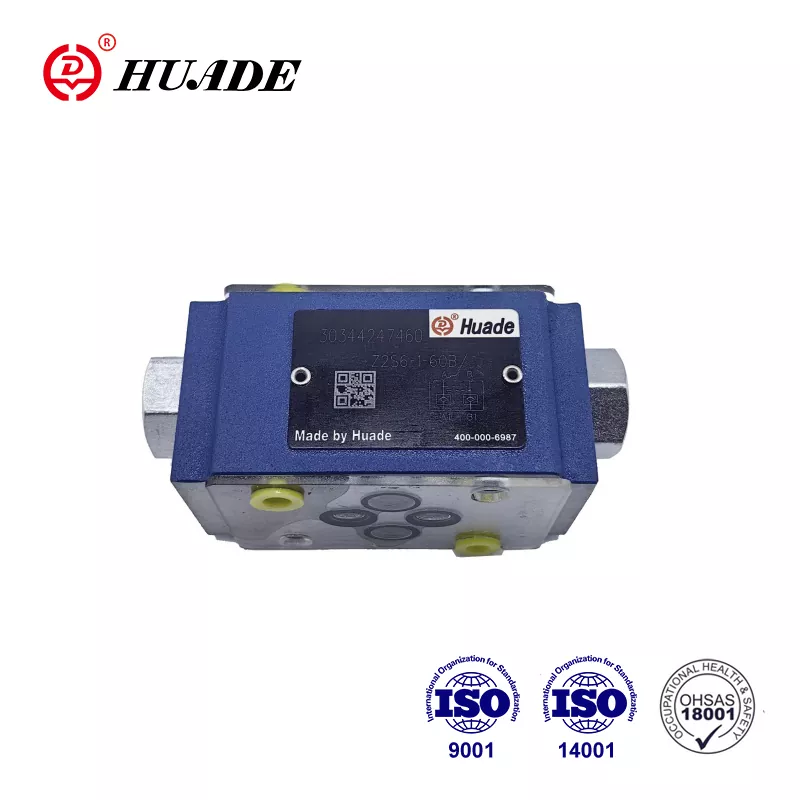

Kontrollklapi kihtplaat Z2S 6

Huafilteri põhitegevuseks on Huade® hüdrotoodete eksport ja hüdrosüsteemide remont. Saime 2023. aastal ainukeseks volitatud Pekingi Huade Hydraulic Industrial Groupi välisagendiks. Selle tagasilöögiklapi kihilise plaadi Z2S 6 hind on mõistlikum. Seda müüakse metsikult Hiinas ja välisriikides. Pakume head müügijärgset teenindust koos kogenud inseneridega, kes pakuvad õigeaegset tehnilist tuge. Garanteerime kõikide hüdroventiilide kvaliteedi ühe aasta. Kui otsite kvaliteetseid, madala hinnaga ja stabiilse jõudlusega hüdroventiile, võtke meiega ühendust.

Saada päring PDF allalaadimine

Tootekirjeldus

Tänu seitsmeaastasele koostöökogemusele Rexrothiga aastast 1979, on Huade kaasanud Rexrothi tipptehnoloogia. Huade® tagasilöögiklapp Z2S 6 võib täielikult asendada sama seeria, mida pakub Rexrothi. Sellel on parem hind. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade® hüdroklappe kasutatakse sõjatööstuses tänu usaldusväärsele jõudlusele. See on tehnoloogiliselt arenenum ja vastupidavam kui selle sarja sarnased tooted. See on Hiinas hästi tuntud riiklik kaubamärk.

Kontrollklapi kihilise plaadi Z2S tooteparameeter 6

Suurus	6	10	16	22
Maksimaalne vool (l/min)	kuni 60	120-ni	kuni 300	kuni 450
Maksimaalne töörõhk (MPa)	kuni 31.5
Pragunemisrõhk (MPa)	Vaata iseloomulikke kõveraid
Juhised	Vaata sümboleid
Pindala suhe	A1/A2=1:3	A1/A2=1:11.45	A1/A2=1:11,8	A1/A2=1:13,6
Pindala suhe	A1/A2=1:3	A3/A2=1:2,86	A3/A2=1:2,8	A3/A2=1:2,8
Survevedelik	Mineraalõlid (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks)
Survevedeliku temperatuurivahemik (℃)	-30 kuni +80
Viskoossuse vahemik (mm2/s)	2,8 kuni 500
Kaal (kg)	umbes 0,8	ca 3	ca 6,5	ca 12

Toote funktsioon ja tagasilöögiklapi kihilise plaadi Z2S rakendus 6

Omadused:

▶ Kasutamiseks vertikaalsetes virnastamissõlmedes

▶ Ühe või kahe hoolduspordi lekkevabaks sulgemiseks

▶ Teisaldamismuster Din 24 340 vormile A, ISO4401 ja CETOP - RP 121H

Rakendus:

Seda kontrollventiili Z2S kasutatakse vertikaalseks virnastamiseks. See võib vajaduse korral tihendada ühte või kahte töötavat õliporti ilma lekketa.

Kontrollklapi kihilise plaadi Z2S funktsioonid, sektsioon, sümbolid 6

Hüdrauliliselt juhitavad Z2S-tüüpi tagasilöögiklapid on sandwich-plaadi konstruktsiooniga. Neid kasutatakse ühe või kahe teeninduspordi lekkevabaks sulgemiseks isegi pikaks ajaks. Vaba vool toimub punktist A1 kuni A2 või B1 punktini B2. Voolu A1 B1 vastassuunas on blokeeritud. Kui vedelik voolab punktist A1 punktini A2, survestatakse pooli (1) ja seda lükatakse paremale, avades seeläbi kuulventiili (2), mis seejärel avab hoova (3). Klapi korrektse sulgemise tagamiseks tuleb suunaventiili hoolduspordid A2 B2 ühendada paagiga neutraalasendis.

Z2S sümbol

Väljalõigatud vaade Z2S 6-le

Tüüpiline Z2S vooluahela näide
