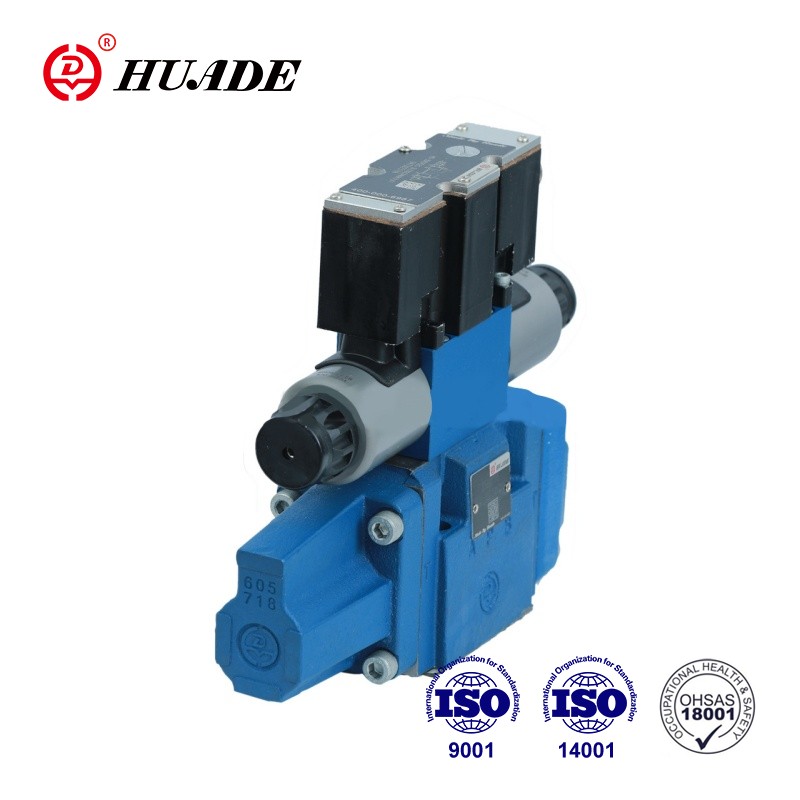

HD-4WRZE tüüpi klapid on pilootjuhitavad 4-suunalised ventiilid, mida käivitatakse proportsionaalsete solenoidide kaudu, mis juhivad voolu suunda ja kiirust. Sellel proportsionaalsel suunaventiilil on kõrge kulutasuvus. Tehas on varustatud täiustatud tootmisseadmetega üle kogu maailma ja iga proportsionaalse ventiili stabiilse toimimise tagamiseks on olemas ranged testimisprotseduurid.
| Hüdrauliline | |||||
| Nominaalne suurus | 10 | 16 | 25 | 32 | |
| Töörõhk | pilootõli tarnimine väline | 3-10 | |||
| - Pilootventiil (MPa) | pilootõlivarustus sisemine | 10~31,5 | 10-35 | ||
| - Peaventiil (MPa) | 31.5 | 35 | |||
| Tagasivoolutoru rõhk (MPa) | Port T (pilootõli äravoolu välimine) | 31.5 | 25 | 25 | 15 |
| Port T (pilootõli äravoolu vahe) | 3 | ||||
| Port Y | 3 | ||||
| Pilootõli maht (cm3) pooli liikumiseks 0–100% | 1.7 | 4.6 | 10 | 26.5 | |
| Juhtõli voolu pordis X ja Y (L/min) sisendsignaali astmelise vormi jaoks 0–100% | 3.5 | 5.5 | 7 | 15.9 | |
| Voolu läbi peaventiili (l/min) | 170 | 460 | 870 | 1600 | |
| Hüsterees % | ≤6 | ||||
| Survevedelik | Mineraalõli 1 vastavalt standardile DIN 51 524 | ||||
| Survevedeliku temperatuurivahemik (℃) | -20-80 | ||||
| Viskoossusvahemik (mm2/s) | 20 ~ 380 | ||||
| Paigaldamine | valikuline, eelistatavalt horisontaalne | ||||
| Versiooni WRZ kaal... (WRZE jaoks"lisaks 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektriline | |||
| Klapi tüüp | SEP | KEEMAB | |
| Pinge tüüp | DC | ||
| Maksimaalne vool (A) | 1.5 | 2.5 | |
| Solenoidi pooli takistus (Ω) | Külma väärtus temperatuuril 20 ℃ | 4.8 | 2 |
| Max.sooja väärtus | 7.2 | 3 | |
| Kaitse | IP65 | ||
| Spiraali temperatuur (℃) | kuni 150 | ||
| Tollimaksu % | 100 | ||
| Juhtelektroonika | HD-VT-VSPA2-50-1X/. | integreeritud juhtelektroonika | |
Omadused:
▶Pilot operated proportional directional valve
▶Alamplaadi paigaldamiseks
▶Voolu suuna ja kiiruse juhtimine
▶Vedrukeskne juhtpool
▶Klappide ja proportsionaalne juhtelektroonika ühest allikast
Rakendus:
HD-4WRZE klappe kasutatakse suuna ja voolu reguleerimiseks.
Klapp koosneb põhiliselt: juhtventiilist ①, põhipoolist ④, peaventiilist ⑥ ja tsentreerimisvedrust ③. Kui solenoid B on välja lülitatud, liigub juhtpool ② paremale. Juhtklapi õlivarustus on sisemine pordi P kaudu või väline pordi X kaudu. Pilootõli voolab juhtventiili ① kaudu survekambrisse. ja liigutab põhipooli ④ proportsionaalselt elektrilise sisendsignaaliga. Ühendus punktist P A-sse ja B-st T-sse toimub progresseeruvate vooluomadustega ava tüüpi ristlõigete kaudu.
Kui solenoid A on välja lülitatud, liigub põhipool vasakule. Ühendus punktist P punktist B ja punktist A punkti T. Solenoidi, juhtpool ja juhtpool ④ pingest vabastamine nihutatakse tagasi oma keskele. positsioonid.
Proportsionaalse suundventiili 4WRZE-7X sümbol
Pilootõli tarnimine
