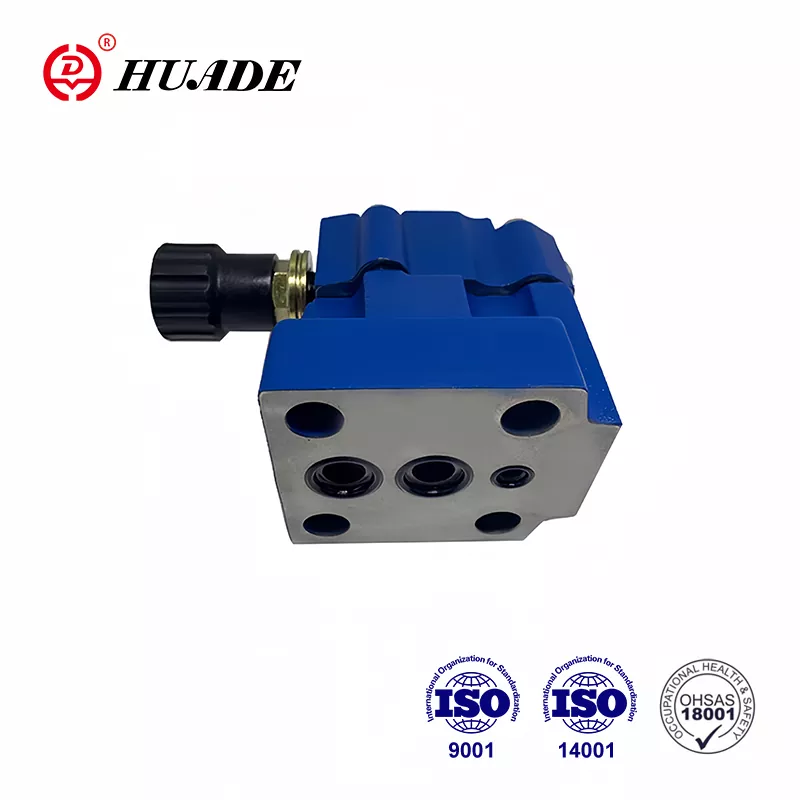

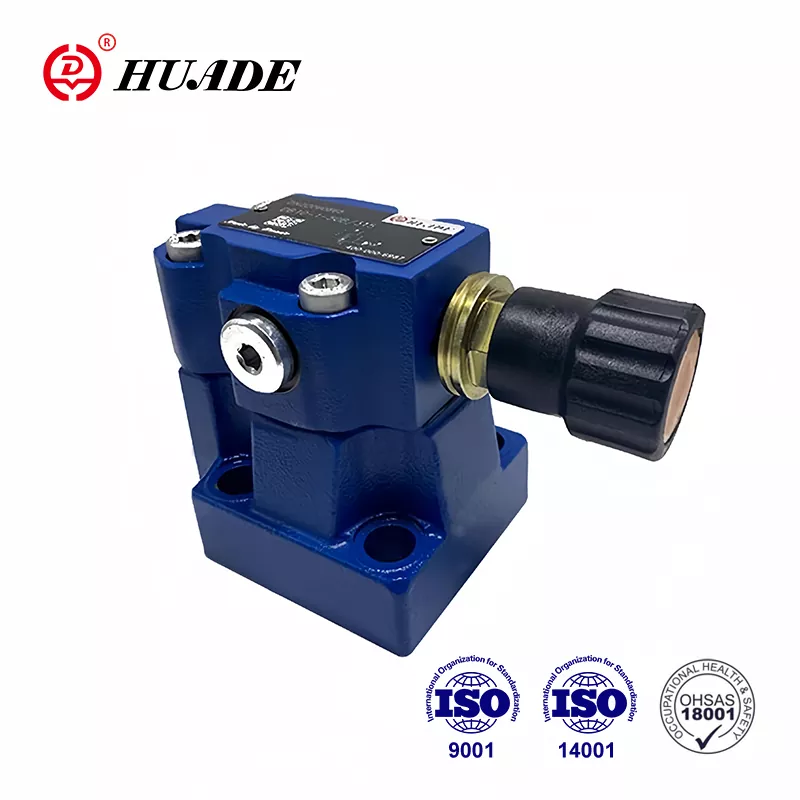

Võrreldes teiste sarnaste toodetega on Huade® rõhualandusventiilid tehnoloogiliselt arenenumad ja selles valdkonnas vastupidavamad. DB 20 tüüpi klapid võivad asendada Rexrothi pakutavat DB 20. Tehas on pühendunud pakkuma klientidele kvaliteetseid ja stabiilseid hüdrosurveventiile. See on kasutusele võtnud enam kui 750 täiustatud tootmisseadet üle kogu maailma. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade® hüdroventiilid on maailmas tuntud kaubamärkidega võrreldes suhteliselt odavad. Tänu oma kõrgele kvaliteedile ja madalale hinnale on Huade Hydraulic meelitanud palju kliente nii kodu- kui ka välismaal ning pälvinud tarbijate laialdase tunnustuse.
|
Kindral |
|||||||
|
Paigaldamine |
valikuline |
||||||
|
Kaal |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Alamplaat |
DB (kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (kg) |
1,2 (tüüp DBW lisage 1,2 Kg |
||||||
|
DBC10 või 30 (kg) |
1,5 (DBWC10 või 30 lisage 1,2 kg) |
||||||
|
Keermestatud |
DB..G. (kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Suunaventiilide tehnilised andmed |
vaata WE6.../... |
||||||
|
Hüdraulika tehnilised andmed |
|||||||
|
Maksimaalne töörõhk sadamates A.B. X (MPa) |
kuni 35,0 |
||||||
|
Maksimaalne vasturõhk |
DB (MPa) |
kuni 31.5 |
|||||
|
DBW.6A. (standardsed solenoidid) (MPa) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B. (suure võimsusega solenoidid) (MPa) |
AC(DC) 16.0 |
||||||
|
Reguleeritav rõhk |
Miinimum (MPa) |
vooluhulgast sõltuv (vt iseloomulikud kõverad ) |
|||||
|
Maksimaalne (MPa) |
Maksimaalselt 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Maksimaalne vooluhulk |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Alusplaadi paigaldamine (l/min) |
250 |
- |
500 |
- |
650 |
||
|
Keermestatud ühendused (l/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
||||||
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
||||||
|
Viskoossusvahemik (mm ²/s) |
10 kuni 800 |
||||||
|
Saastumise aste |
NAS 1638 klass 9. |
||||||
Omadused:
▶ Alusplaadi kinnitus
▶ Teisaldamismuster standardile DIN 24 340, vormile E, ISO 6264 ja CETOP - RP 121H
▶ Toruühendus
▶ Sisestage ühendus
▶ Kolm reguleerimiselementi:
. Pöördnupp
. Hex. kaitsekorgiga kruvipea
. Lukustatav skaalaga pöördnupp
▶ Solenoidiga juhitav mahalaadimine sisseehitatud suunaga poolventiili kaudu
Kindral
Tüübid DB rõhuklapid on pilootjuhitavad rõhualandusventiilid.
Neid kasutatakse kontrollrõhu piiramiseks.
Rõhualandusventiilid (DB) koosnevad peamiselt peaventiilist (1) koos põhipooli komplektiga (3) ja juhtventiilist (2) koos rõhureguleerimiselemendiga.
Rõhualandusventiil tüüp DB
Pordis A olev rõhk mõjutab põhipooli (3). Samal ajal avaldatakse survet juhttorude (6) ja (7), mis on varustatud avadega (4) ja (5), põhipooli (3) vedruga küljele ja kuulile (8) ) juhtventiilis (2). Kui rõhk pordis A ületab vedru (9) ventiili, avaneb kuul (8) vastu vedru (9).
Selle signaal tuleb sisemiselt juhtliinide (10) ja (6) kaudu pordist A. Põhipooli (3) vedruga küljel olev survevedelik voolab nüüd läbi juhttoru (7), düüsi ava (11) ) ja kuul (8) vedrukambrisse (12). Tüüpides DB...50B/... voolab see sisemiselt juhtliini (13) kaudu paaki või tüübi DB..50/..Y..väliselt juhtliini (14) kaudu. Düüside (4) ja (5) tõttu tekib põhipooli (3) juures rõhulangus, ühendus pordist A on avatud. Nüüd voolab survevedelik pordist A porti B, säilitades samal ajal seadistatud töörõhu.
Rõhualandusventiili võib pordi "X" (15) kaudu koormata või teisele rõhule (teine rõhuaste) ümber lülitada.
DB...50B struktuur
DB...50B sümbol
1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.
2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter.
3. Tooted ilma alamplaadita tehasest lahkumisel, vajadusel tellige need spetsiaalselt.
4.Klappide kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid vastavalt näidisraamatus loetletud parameetritele.
5. Nõutav on klapiga seotud pinna karedus. Pinna karedus on 0,8.
6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
