Kas olete kunagi näinud, kuidas teie hüdraulikaseade järsku aeglustub kuni roomamiseni? Või märkasite, et teie veesüsteemi rõhk toimib imelikult? Üheksa korda kümnest on süüdlane voolu reguleerimise klapp, mis vajab tähelepanu. Kui olete kukalt kratsinud, mõeldes, kuidas neid olulisi komponente täpselt häälestada, olete õiges kohas.
Voolu reguleerimisventiilid on nagu vedelikusüsteemide mahunupud – need juhivad, kui kiiresti vedelik või gaas läbi torude voolab. Nii nagu auto püsikiiruse regulaatori reguleerimine, võib nende klappide õige sisselülitamine tähendada erinevust sujuva töö ja kulukate rikete vahel.
Olenemata sellest, kas otsite tõrkeotsingut klapi reguleerimise probleemidega hüdrosüsteemides, juhite veevoolu tööstusprotsessides või viimistlete pneumaatilisi seadmeid, see täielik juhend juhendab teid kõike, mida vajate voolureguleerimisventiilide ohutu ja tõhusa reguleerimise kohta.
- 01Mis on voolu reguleerimisventiil?
- 02Voolu reguleerimisventiilide tüübid
- 03Tööstusstandardid ja vastavus
- 04Tööriistad, mida vajate
- 05Üksikasjalik reguleerimise juhend
- 06Spetsiifiliste ventiilide tüüpide reguleerimine
- 07Mis on voolu reguleerimisventiil?
- 08Kavitatsiooni mõistmine
- 09Hooldus ja parimad tavad
Mis on voolu reguleerimisventiil?
Voolu reguleerimisventiil on seade, mis kontrollib, kui palju vedelikku (vedelikku või gaasi) läbib toru või süsteemi. Mõelge sellele nagu oma köögisegistile – saate seda keerata, et vesi rohkem või vähem välja voolaks. Kuid voolureguleerimisventiilid on palju täpsemad ja neid kasutatakse tööstussüsteemides, masinates ja seadmetes.
Rahvusvahelise automaatikaühingu (ISA) andmetel on voolureguleerimisventiilid tööstuslike protsesside juhtimise põhikomponendid, mis toimivad lõplike juhtelementidena, mis reguleerivad vedeliku voolukiirust, et säilitada süsteemi soovitud jõudlust.[1]
Miks on voolu reguleerimisventiilid olulised?
Need ventiilid on üliolulised, kuna need:
- Kontrollige hüdrosilindrite ja mootorite kiirust
- Vältige süsteemi kahjustamist liiga suure surve tõttu
- Säästke energiat, optimeerides voolukiirusi
- Tagada masinate tõrgeteta töö
- Aidake säilitada ühtlast jõudlust
Kui voolu reguleerimisventiil ei ole õigesti reguleeritud, võite märgata:
- Seadmed töötavad liiga kiiresti või liiga aeglaselt
- Tõmblused või konarlikud liikumised hüdrosüsteemides
- Kompenseerimata klapi reguleerimine
- Süsteemi komponentide enneaegne kulumine

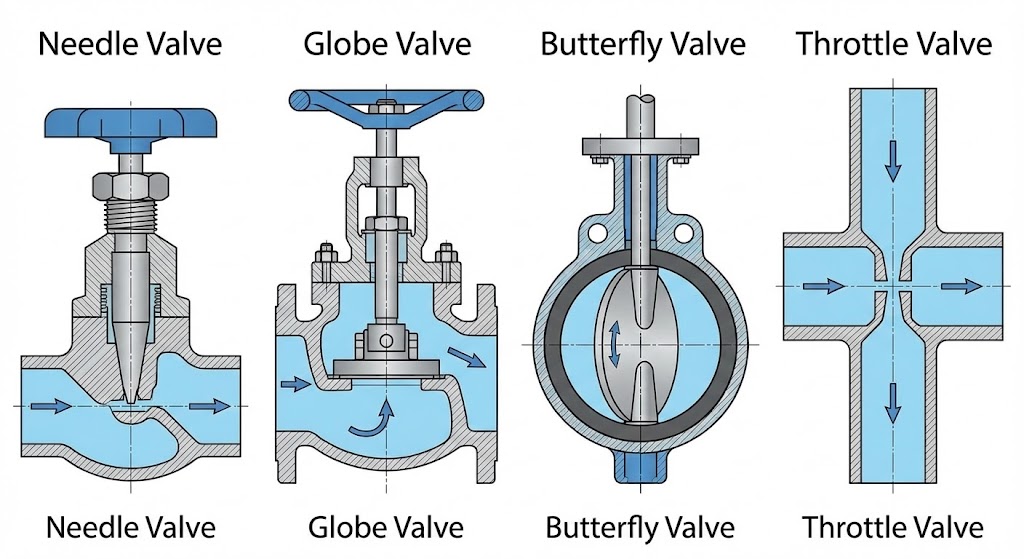

Voolu reguleerimisventiilide tüübid
Enne kui sukeldume kohandustesse, vaatame peamisi tüüpe, millega kokku puutute:
Nõelventiilid
Need kasutavad väikese ava kaudu voolu reguleerimiseks terava otsaga nõela. Need sobivad suurepäraselt täpseks juhtimiseks, kuid tekitavad suurema rõhulanguse.
Parim: voolu peenhäälestus väikestes süsteemides, kütusesegudes või delikaatsetes rakendustes.
Maakera klapid
Neil on ketas, mis liigub voolu juhtimiseks üles ja alla. Need sobivad suurepäraselt drossel (järkjärguline voolu reguleerimine), kuid võivad olla mahukad.
Parim: veesüsteemidele, aururakendustele ja olukordadele, kus vajate head väljalülitusvõimet.
Liblikklapid
Need kasutavad voolu reguleerimiseks pöörlevat ketast. Need töötavad kiiresti, kuid peenreguleerimiseks on need vähem täpsed.
Sobib kõige paremini: suured torusüsteemid, kiired sulgemisrakendused ja süsteemid, kus ruumi on vähe.
Drosselklapid
Lihtsad ventiilid, mis piiravad voolu läbi reguleeritava ava. Levinud pneumaatilistes (õhk)süsteemides.
Parim: vooluhulga põhijuhtimine õhusüsteemides ja lihtsates hüdroahelates.
Rõhukompenseeritud vs. kompenseerimata ventiilid
See on oluline erinevus, mis mõjutab klapi reguleerimist:
- Kuidas nad töötavad:Vooluhulk muutub, kui süsteemi rõhk muutub
- Plussid:Lihtne, usaldusväärne ja kulutõhus
- Miinused:Vooluhulk varieerub sõltuvalt rõhu kõikumisest
- Parim:Stabiilse rõhuga süsteemid
- Kuidas nad töötavad:Säilitage pidev vool isegi rõhu muutumisel
- Plussid:Ühtlane jõudlus sõltumata rõhumuutustest
- Miinused:Keerulisem ja kallim
- Parim:Erineva koormuse või rõhuga süsteemid
Ajakirjas avaldatud uurimustööMasinadnäitab, et rõhuga kompenseeritud voolureguleerimisventiilid kasutavad sisemisi kompensaatormehhanisme, et kohandada automaatselt rõhumuutusi, säilitades seeläbi ühtlase voolukiiruse dünaamilistes koormustingimustes.[2]
Tööstusharu standardid ja vastavus
Voolu reguleerimisventiilide reguleerimisel on oluline järgida kehtestatud tööstusstandardeid. Peamised ventiilide projekteerimist ja testimist reguleerivad standardiorganisatsioonid on järgmised:[3][4]
-
ANSI/ISA standardid:Rahvusvaheline automaatikaühing avaldab ISA-75 standardite seeriat, mis annab põhjalikud juhised juhtventiilide disaini, testimise ja jõudluse kohta. Peamised standardid hõlmavad järgmist:
- ANSI/ISA-75.01.01 (vooluvõimsuse suuruse määramise võrrandid)
- ANSI/ISA-75.05.01 (juhtklapi terminoloogia)
- ANSI/ISA-75.11.01 (loomulikud vooluomadused ja ulatus)
-
ISO standardid:Rahvusvaheline Standardiorganisatsioon pakub ülemaailmselt tunnustatud standardeid, näiteks:
- ISO 5208 (tööstuslike ventiilide rõhu testimine)
- ISO 6263 (kompenseeritud voolureguleerimisventiilide kinnituspinnad)
- ISO 6403 (voolu- ja rõhukatsemeetodid)
- API standardid:American Petroleum Institute kehtestab standardid, mis on eriti olulised nafta- ja gaasirakenduste jaoks, sealhulgas API 598 ventiilide kontrollimise ja katsetamise protseduuride jaoks.
Need standardid tagavad ohutuse, töökindluse ja koostalitlusvõime erinevate klapitootjate ja rakenduste vahel.
درک مشخصات فنی به شما کمک می کند مدل مناسب را انتخاب کنید و از مشکلات سازگاری جلوگیری کنید. نصب مناسب عمر طولانی و عملکرد بدون مشکل را تضمین می کند. تعمیر و نگهداری منظم مشکلات را زودتر برطرف می کند، در حالی که دسترسی به قطعات اصلی و پشتیبانی فنی از سرمایه شما محافظت می کند. صفحه ساندویچ سوپاپ Z2S 6 همچنان به سیستم های هیدرولیک در سراسر جهان خدمت می کند و ثابت می کند که مهندسی ساده همراه با تولید با کیفیت اجزایی را ایجاد می کند که به سادگی کار می کنند.
Kontrollige klapi praegust asendit ja märkige üles kõik olemasolevad seadistused
| Tööriist | Eesmärk |
|---|---|
| Vooluhulgamõõtur | Mõõdab vedeliku tegelikku voolukiirust |
| Rõhumõõtur | Jälgib süsteemi rõhku |
| Reguleeritav mutrivõti | Teeb klapi reguleerimisi |
| Lukustusmutrid või klambrid | Kaitseb teie seadeid |
| Turvavarustus | Jälgib süsteemi rõhku |
⚠️ Ohutus ennekõike: olulised ettevaatusabinõud
Valvulae quae non moventur cum debent
Enne alustamist:
- Lülitage süsteem välja ja vabastage kogu rõhk
- Oodake, kuni süsteem jahtub, kui see on kuumenenud
- Kandke kaitseprille ja kindaid
- Olge hädaolukorras läheduses töökaaslane
- Konkreetsete ohutusjuhiste saamiseks lugege süsteemi kasutusjuhendit
Lukustamise/märgistamise protseduurid:
- Lukustage ja märgistage energiaallikad, et vältida juhuslikku käivitamist
- Veenduge, et kogu rõhk on vabastatud
- Teavitage hooldustöödest teisi töötajaid

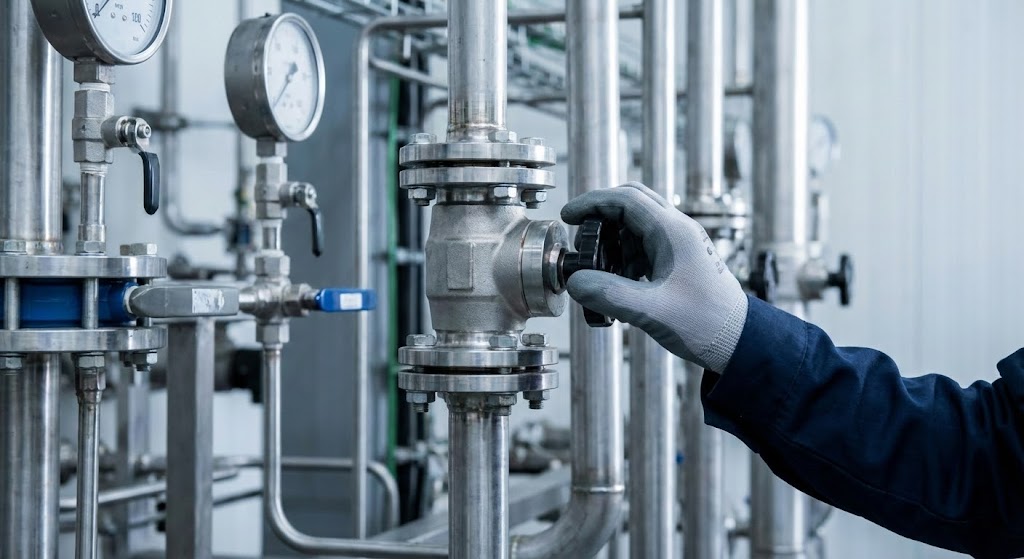

Voolureguleerimisventiilide reguleerimise samm-sammuline juhend
1. samm: valmistuge kohandamiseks
- Järgides nõuetekohaseid toiminguid, lülitage süsteem ohutult välja
- Tuvastage oma sihtvoolukiirus süsteemi spetsifikatsioonidest
- Kontrollige klapi praegust asendit ja märkige üles kõik olemasolevad seadistused
- Paigaldage oma voolumõõtur ja manomeetrid, kui neid veel pole
2. samm: põhiline reguleerimisprotsess
Alustage väikeste muudatustega – ärge kunagi tehke suuri muudatusi korraga.
- Keerake reguleerimiskruvi või nuppu aeglaselt:
- Päripäeva (pingutamine)= Vähem voolu
- Vastupäeva (lõdvendades)= Rohkem voolu
- Tehke korraga ainult 1/8 kuni 1/4 pööret
- Testige süsteemi pärast iga väiksemat reguleerimist
3. samm: jälgige ja peenhäälestage
- Käivitage süsteem ja jälgige voolumõõturi näitu
- Võrrelge seda, mida näete, sellega, mida soovite – kas saavutate oma eesmärgi?
- Vajadusel tehke väikseid muudatusi – kannatlikkus on siin võtmetähtsusega
- Ohututes piirides püsimiseks hoidke nendel manomeetritel silm peal
- Andke süsteemile pärast iga reguleerimist minut aega settida – ärge kiirustage!
Hiljutised digitaalse hüdraulilise voolujuhtimise uuringud näitavad, et õige reguleerimise ajastus on kriitilise tähtsusega – süsteemid vajavad reguleerimiste vahel stabiliseerimisperioode, et saavutada täpsed voolumõõtmised.[5]
4. samm: lukustage oma seaded ja dokumenteerige kõik
Kui olete saavutanud täiusliku voolu, on aeg see reguleerimine tagada.
- Seadistuse triivimise vältimiseks kasutage lukustusmuttereid või klambreid
- Testige kõike tavalistes töötingimustes – mitte ainult tühikäigul
- Kirjutage oma seaded üles – usaldage mind, tänate end hiljem
Mida salvestada:
- Klapi esialgne asend (keerab suletud asendist)
- Lõplik voolukiirus saavutatud
- Süsteemi rõhk töö ajal
- Kohandamise kuupäev
- Kõik ebatavalised tähelepanekud
Spetsiifiliste ventiilide tüüpide reguleerimine
Nõelventiili reguleerimine
Nõelventiilid nõuavad erilist hoolt, kuna need on väga tundlikud:
- Sulgege klapp täielikult, keerates päripäeva, kuni see on tihedalt kinni (ärge pingutage üle!)
- Avage aeglaselt vastupäeva keerates
- Tehke väga väikseid muudatusi – 1/8 pööret või vähem
- Jälgige voolumõõturit tähelepanelikult, sest muutused toimuvad kiiresti
Vihje saamiseks:Kui reguleerite kütusesegu nõelventiili, alustage lahjat (vähem kütust) ja lisage järk-järgult rohkem, kuni töötate sujuvalt. See hoiab ära üleujutused ja võimalikud kahjustused.
Oluline märkus. Pärast esmast reguleerimist peate võib-olla uuesti peenhäälestama, kui süsteem töötab mõnda aega täiskoormusel. Ärge imestage, kui esimese paari töötunni jooksul asjad veidi triivivad.
Maakera klapi drossel
Maakera klapid on reguleerimise suhtes andestavamad:
- Spetsiifiliste ventiilide tüüpide reguleerimine
- Ava alguspunktiks üks täispööre
- Reguleerige järk-järgult, kuni jõuate soovitud vooluni
Need ventiilid saavad suuremate seadistustega hakkama paremini kui nõelventiilid.
Survekompenseeritud klapi reguleerimine
Neid klappe on lihtsam reguleerida, kuna need säilitavad ühtlase voolu:
- Avage reguleerimismehhanism, kui sellel on lukk
- Keerake reguleerimisnuppu.
Tähtis: kontrollige klapi silti. Tavaliselt päripäeva = vähem voolu, kuid mõned tootjad on vastupidised. - Sisemine kompensaator käsitleb rõhumuutusi automaatselt
- Lukustage seade, kui olete vooluga rahul
Nagu hüdraulikasüsteemide uurimisel märgitud, kasutavad rõhukompenseeritud ventiilid kompensaatorpooli, mis säilitavad pideva voolu, reguleerides automaatselt rõhu muutusi, koos summutusmehhanismidega, mis takistavad pumba ja ventiili vahele sattumist.[6]
Kompenseerimata klapi reguleerimine
Need nõuavad rohkem tähelepanu süsteemi rõhule:
- Reguleerimise ajal jälgige nii voolu kui ka rõhku
- Kasutage seadete ja voolukiiruste korreleerimiseks tootja diagramme
- Kontrollige hüdrosilindrite ja mootorite kiirust
- Võib vajada reguleerimist, kui süsteemi rõhk töö ajal muutub
Levinud probleemid ja lahendused
Võimalikud põhjused: mustus, korrosioon või määrimise puudumine
Vältige süsteemi kahjustamist liiga suure surve tõttu
Võimalikud põhjused: lahtine reguleerimiskruvi, kulunud komponendid, süsteemi rõhu muutused
Lahendus: kontrollige veel kord, et kõik lukustusmutrid on pingul, vajadusel asendage kulunud osad, kaaluge ebastabiilsete süsteemide jaoks rõhukompenseeritud ventiilide uuendamist
Võimalikud põhjused: kavitatsioon, turbulentne vool, klapp alamõõduline
Lahendus: kontrollige, kas klapp on teie rakenduse jaoks sobiva suurusega, vähendage rõhulangust või paigaldage kavitatsioonivastane trimm
Võimalikud põhjused: Kulunud tihendid, kahjustatud klapi korpus
Lahendus: vahetage tihendid või kogu klapp, kui korpus on kahjustatud
Võimalikud põhjused: ummistunud läbipääsud, kulunud sisemised osad
Lahendus: puhastage klapp seest, vahetage kulunud komponendid välja

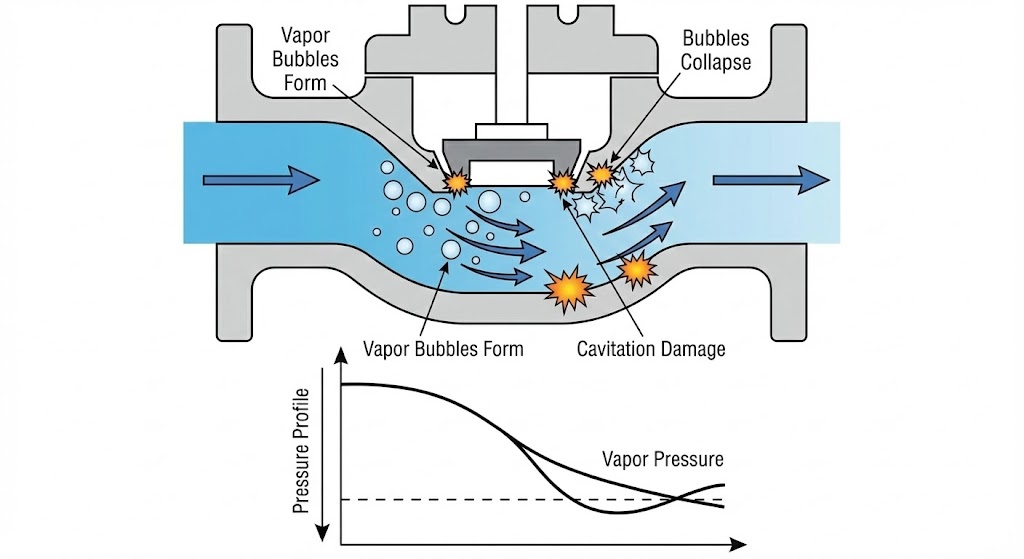

Kavitatsiooni mõistmine juhtventiilides
Kavitatsioon on üks kõige hävitavamaid juhtventiile mõjutavaid nähtusi. See tekib siis, kui kohalik rõhk klapis langeb alla vedeliku aururõhu, põhjustades aurumullide moodustumist. Kui need mullid hiljem kõrgema rõhuga piirkondades kokku varisevad, tekitavad need lööklaineid, mis võivad ventiili sisemusi tõsiselt kahjustada.[7]
Emersoni uuringute kohaselt iseloomustavad kavitatsiooni neli peamist negatiivset mõju: kõrge müratase (sageli üle 110 dB), liigne vibratsioon, aukude tekitatud materjalikahjustused ja voolu juhtimise efektiivsuse halvenemine.[8]Kahjustused ilmnevad tavaliselt klapikomponentidel kareda tuhasarnase pinnana.
Ennetusstrateegiad
Kavitatsiooni vältimine on klapi pikaealisuse jaoks kriitiline. Tööstuse eksperdid soovitavad mitut lähenemisviisi:[9][10]
- Õige klapi suurus:Ülemääraste rõhulanguste vältimiseks veenduge, et ventiil on rakenduse jaoks sobiva suurusega
- Rõhulanguse staadium:Kasutage mitut järjestikku või mitmeastmelist ventiili, et jaotada rõhulangus järk-järgult
- Kavitatsioonivastane trimm:Paigaldage spetsiaalne trimmimine mitme vooluteega, mis suurendavad kavitatsioonikoefitsienti (Xfz)
- Süsteemi disain:Asetage ventiilid madalamatele kõrgustele või jahedamatesse kohtadesse, et suurendada allavoolu survet
- Materjali valik:Kasutage kavitatsiooniga kokkupuutuvate klapikomponentide jaoks karastatud materjale
Rahvusvahelise elektrotehnikakomisjoni standard IEC 60534-8-4 pakub üksikasjalikke meetodeid kavitatsiooni ja müra tekke ennustamiseks juhtventiilides.[11]
Klapi jõudlust mõjutavad tegurid
Nende tegurite mõistmine aitab teil paremini kohandada:
-
Vedeliku omadused:Paksud vedelikud (kõrge viskoossus) voolavad aeglasemalt kui õhukesed vedelikud; temperatuurimuutused mõjutavad vedeliku paksust; söövitavad vedelikud võivad vajada spetsiaalseid klapimaterjale.
Uuringud näitavad, et klapi parameetrid, nagu südamiku läbimõõt, vedru jäikus ja summutusava läbimõõt, mõjutavad oluliselt voolu dünaamilist jõudlust.[12] - Süsteemi disain:Toru suurus ja paigutus mõjutavad rõhu langust; õige klapi suurus on hea juhtimise jaoks ülioluline; tugi ja joondus takistavad mehaanilist pinget.
- Вижте нивото на маслотоRõhukõikumised mõjutavad rohkem kompenseerimata klappe; äärmuslikud temperatuurid võivad klapi komponente kahjustada; vedeliku saastumine võib ummistada klapi kanaleid.
Hooldusnõuanded optimaalse jõudluse tagamiseks
Regulaarsed hooldustööd:
- Puhastage klapp ja selle ümbrus kord kuus
- Rutiinse kontrolli käigus kontrollige lekkeid
- Määrige liikuvaid osi vastavalt tootja soovitustele
- . Rahvusvaheline Automatiseerimise Ühing.
- Kalibreerige voolusätteid igal aastal või vastavalt ettekirjutusele
Märgid, et teie klapp vajab tähelepanu:
- Kohandamise raskused
- Ebaühtlased voolukiirused
- Ebatavalised helid töö ajal
- Nähtavad lekked või korrosioon
- Süsteemi ebakorrapärane käitumine
Reaalse maailma rakendusstsenaariumid
Tootmisseadmed
Probleem:Teie CNC-masina hüdrauliline etteandekiirus on ebaühtlane, põhjustades halva pinnaviimistluse
Lahendus:Reguleerige voolu reguleerimisventiili, et säilitada ühtlane lõikekiirus, parandades toote kvaliteeti ja tööriista kasutusiga
HVAC süsteemid
Probleem:Mõned toad on liiga kuumad, teised aga külmetavad
Lahendus:Tasakaalustage veevoolu kütte-/jahutuskontuurides, reguleerides tsooni juhtventiile
Hüdraulilised tõstukid ja pressid
Probleem:Tõmblev liikumine või aeglane töö, mis mõjutab tootlikkust
Lahendus:Sulgege klapp täielikult, keerates päripäeva, kuni see on tihedalt kinni (ärge pingutage üle!)
Kuigi paljusid klapi reguleerimisi saavad teha operaatorid, helistage professionaalile, kui: klapp on osa kriitilisest ohutussüsteemist, te pole õigete protseduuride osas kindel, süsteem kasutab ohtlikke vedelikke, mitu ventiili vajavad kooskõlastatud reguleerimist või kui teil tekib reguleerimise ajal ootamatuid probleeme.
Järeldus
Voolu reguleerimisventiilide õige reguleerimine on oskus, mis paraneb harjutades. Alustage väikeste kohandustega, seadke esikohale ohutus ja ärge kiirustage protsessiga. Pidage meeles, et iga süsteem on erinev, nii et see, mis ühe rakenduse jaoks töötab, võib vajada teise jaoks muutmist.
Edu võti on teie konkreetse klapitüübi mõistmine, nõuetekohaste ohutusprotseduuride ja tööstusstandardite järgimine ning järkjärguline reguleerimine, jälgides samal ajal süsteemi jõudlust. Kannatlikkuse ja detailidele tähelepanu pööramisega saate optimeerida oma süsteemi jõudlust ja pikendada oma seadmete eluiga.
Hoidke see juhend viitamiseks käepärast ja ärge kartke tutvuda oma süsteemi juhendiga või võtta ühendust professionaaliga, kui te pole mis tahes protseduuris kindel. Õige klapi reguleerimine on investeering teie süsteemi töökindlusse ja tõhususse.
Kiirviidete kontrollnimekiri
Enne alustamist:
- ☑ Süsteem on välja lülitatud ja rõhu alt vabastatud
- ☑ Turvavarustus sisse lülitatud
- ☑ Tööriistad kogutud
- ☑ Sihtvoolukiirus tuvastatud
Reguleerimise ajal:
- ☑ Ainult väikesed järkjärgulised muudatused
- ☑ Jälgige voolu ja rõhku
- ☑ Laske süsteemil stabiliseeruda
- ☑ Salvestusseaded
Pärast reguleerimist:
- ☑ Seaded lukustatud
- ☑ Süsteemi testitud tavatingimustes
- ☑ Toimivus dokumenteeritud
- ☑ Planeeritud hooldus
Pidage meeles: kahtluse korral konsulteerige oma süsteemiga seotud juhiste saamiseks kogenud tehniku või klapitootjaga. Vaadake alati oma konkreetse ventiili tüübi ja rakenduse jaoks kehtivaid ANSI, ISA ja ISO standardeid.
Viited
- International Society of Automation (ISA). ISA 75.05.01-2016: Juhtklapi terminoloogia.
- Uue kõrgsurve hüdraulilise voolu reguleerimisventiili dünaamiliste omaduste uurimine. Masinad, 2024.
- Klapi standardid – Ameerika Riiklik Standardiinstituut (ANSI), Rahvusvaheline Standardiorganisatsioon (ISO) ja Rahvusvaheline Automatiseerimise Ühing (ISA).
- ISA-75 juhtventiilide standardite seeria. Rahvusvaheline Automatiseerimise Ühing.
- Digitaalsed hüdroventiilid: edusammud teadusuuringutes, Helion, 2024,
- Hüdraulilise voolu reguleerimisventiil koos rõhuga – kasutusjuhend. Delavan Fluid Power.
- Kavitatsioon juhtventiilides – tehniline ülevaade. CLA-VAL, 2020.
- Kavitatsioon juhtventiilides. Emersoni automatiseerimislahendused.
- Juhtklapi kavitatsiooni ja müra ennetamine. Korporatsioon Valin.
- Kuidas vältida kavitatsiooni liblikjuhtklappides. ISA ajaveeb, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J.F. "Peatage kavitatsioon teie juhtklapi trimmi hävitamast." Valve World Magazine, 2018. Viide IEC standardile 60534-8-4.
- Mikrovoolu reguleerimisventiili struktuuri täiustamine ja parameetrite optimeerimine. Teaduslikud aruanded, 2023.
