Mis on proportsionaalne klapp?

Kas olete kunagi mõelnud, kui kaasaegsed masinad Kas vedelikke saab nii täpselt kontrollida? Kas see on meditsiiniline ventilaator, kes tarnib Täpne hapniku kogus patsiendile või robotkäe, mis liigub uskumatuga Täpsus, saladus peitub sageli nn a proportsionaalne ventiil.

Tunnistades, et erinevatel lugejatel on tohutult erinevad teabevajadused, läheneb see terviklik juhend neljast erinevast professionaalsest vaatenurgast proportsionaalsete ventiilide poole. Ükskõik, kas olete uudishimulik algaja, kes üritab mõista põhitõdesid, insener, kes otsib tehnilisi spetsifikatsioone, tarnijaid hindavat hankeprofessionaali või tööstuse vaatlejat, kes jälgib uusimaid suundumusi, oleme kohandanud oma sisu spetsiaalselt teie rolli ja nõuete jaoks.

Mis on proportsionaalne klapp?

A proportsionaalne ventiilon nutikas seade, mis kontrollib vedelike voolu, rõhku või suunda (vedelikud või gaasid) uskumatu täpsusega. Mõelge sellele nagu keerukas kraan, mis saab avada ja lähedal mis tahes positsioonile täielikult sisse ja täielikult välja.

Erinevalt tavalistest sisse/välja lülitatud ventiilidest, mis toimivad Valguslülitid (kas sisse või välja), proportsionaalsed ventiilid töötavad rohkem nagu dimmer Lülitid. Nad saavad kohaneda mis tahes tasemel vahemikus 0–100%, lähtudes Elektriline signaal, mida nad saavad.

Miks on proportsionaalsed ventiilid olulised?

Kujutage ette, kui proovite täita klaasi vett Tuletõrjevoolikuga, millel on ainult kaks seadet: täielikult välja või täispuhumine. See oleks selline, nagu proovida teha täpset tööd ainult ventiilidega. Proportsionaalsed ventiilid annavad meile vajaliku kontrolli:

• Meditsiiniseadmed, mis vajavad täpset annustamist
• Tootmismasinad, mis vajavad sujuvaid liigutusi
• Lennundussüsteemid, kus täpsus tähendab ohutust
• Mis tahes rakendus, kus "piisavalt lähedal" pole hea piisavalt

Proportsionaalsed ventiilid vs tavalised sisse/välja Klapid

Võrdleme neid kahte tüüpi ventiile kõrvuti:

Funktsioon	Proportsionaalne ventiil	Sisse/välja klapp
Kontroll	Muutuja (0-100%)	Binaarne (0% või 100%)
Täpsus	Väga kõrge (± 1-5%)	Piiratud (± 10-20%)
Signaali tüüp	Analoog (0-10v, 4-20 mA)	Digitaalne (sisse/välja)
Reageerimine	Sujuv ja järk -järguline	Kiire, kuid järsk
Maksumus	Kõrgem	Madalam
Kõige parem	Täppisrakendused	Lihtne sisse/välja lülitatud ülesanded

Mõelge sellele nii:Kui teil on vaja autot kitsasse ruumi parkida, soovite proportsionaalset Kontroll (õrn kiirendus ja pidurdamine). Aga kui teil on vaja lihtsalt alustada või Peatage mootor, sisse- ja väljalülituslüliti töötab suurepäraselt.

Kuidas proportsionaalsed ventiilid toimivad?

Maagia toimub läbi kombinatsiooni Elektrilised ja mehaanilised osad töötavad koos:

Põhiprotsess

1. Signaalisisend: Kontroller saadab Elektriline signaal (nagu 0-10 volti)
2. Elektromagnetiline jõud: See signaal loob mähises magnetilise jõu (solenoid)
3. Füüsiline liikumine: Magnet jõud liigutab osa, mida nimetatakse "pooliks" või "kolvi"
4. Voolukontroll: Kui pooli liigub, see muudab, kui palju vedelikku võib läbi voolata
5. Tagasiside: Andurid kontrollige asetage ja saatke tagasisidet, et kõik oleks täpne

Põhikomponendid

Siin on peamised osad ja see, mida nad teevad:

Komponent	Ülesanne	Kuidas see aitab
Toiteallikas	Pakub elektrit (tavaliselt 24 V)	Volitab kogu süsteemi
Kontroller/plc	Saadab käsusignaale	Räägib klapile, mida teha
Võimendi	Teisendab signaalid paremale tugevusele	Veenduge, et solenoid saaks õige võimsus
Solenoid	Loob magnetilise jõu	Liigutab pooli
Pool/kolb	Kontrollib vedeliku teed	Tegelikult reguleerib voolu
Tagasiside andur	Jälgib positsiooni	Tagab täpsuse

Nutikad funktsioonid

Kaasaegsed proportsionaalsed ventiilid hõlmavad sageli:

• PWM -i kontroll: Kasutab kiiret sisse/välja impulsid sujuva liikumise loomiseks ja hõõrdumise vähendamiseks
• Suletud ahela tagasiside: Pidevalt kontrollid ja kohanevad täpsuse säilitamiseks
• Digitaalne integratsioon: Saab ühendust luua kaugjuhtimispuldi arvutivõrgud

Proportsionaalsete ventiilide tüübid

Proportsionaalsed ventiilid on erinevad Erinevate töökohtade sordid:

Funktsiooni järgi

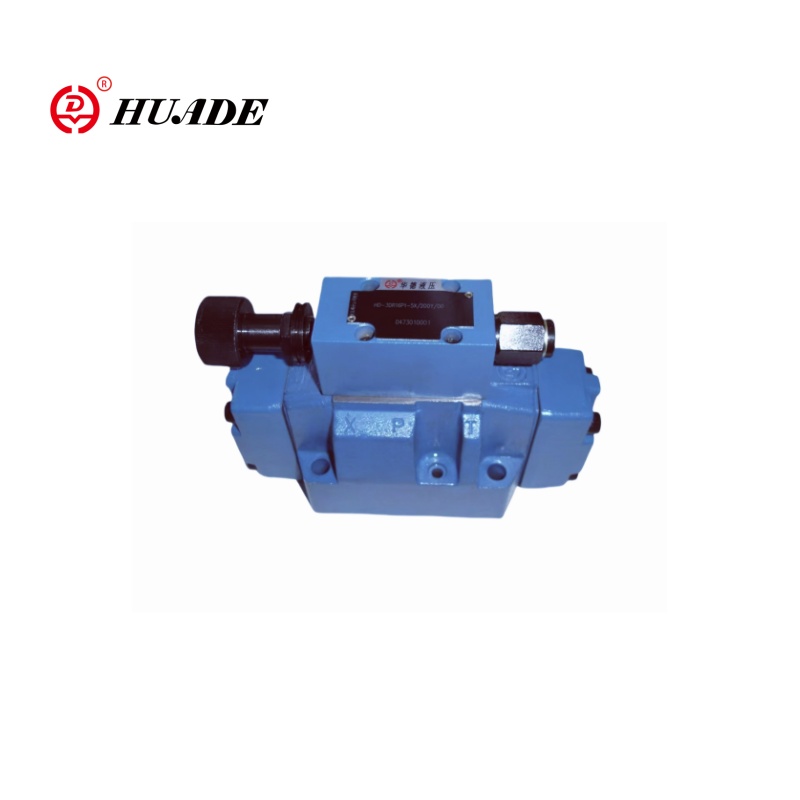

1. Rõhukontrolli ventiilid: Hoidke rõhk täpsetel tasemetel (nagu hüdraulilistes pidurites)
2. Voolujuhtimisventiilid: Reguleeri kuidas palju vedelikku voogu minutis
3. Suunajuhtimisventiilid: Kontroll Kummaline vedelik läheb (edasi/tagasi/peatuge)

Kujunduse järgi

1. Otsetoimeline: Lihtne disain kus solenoid liigutab otse pooli

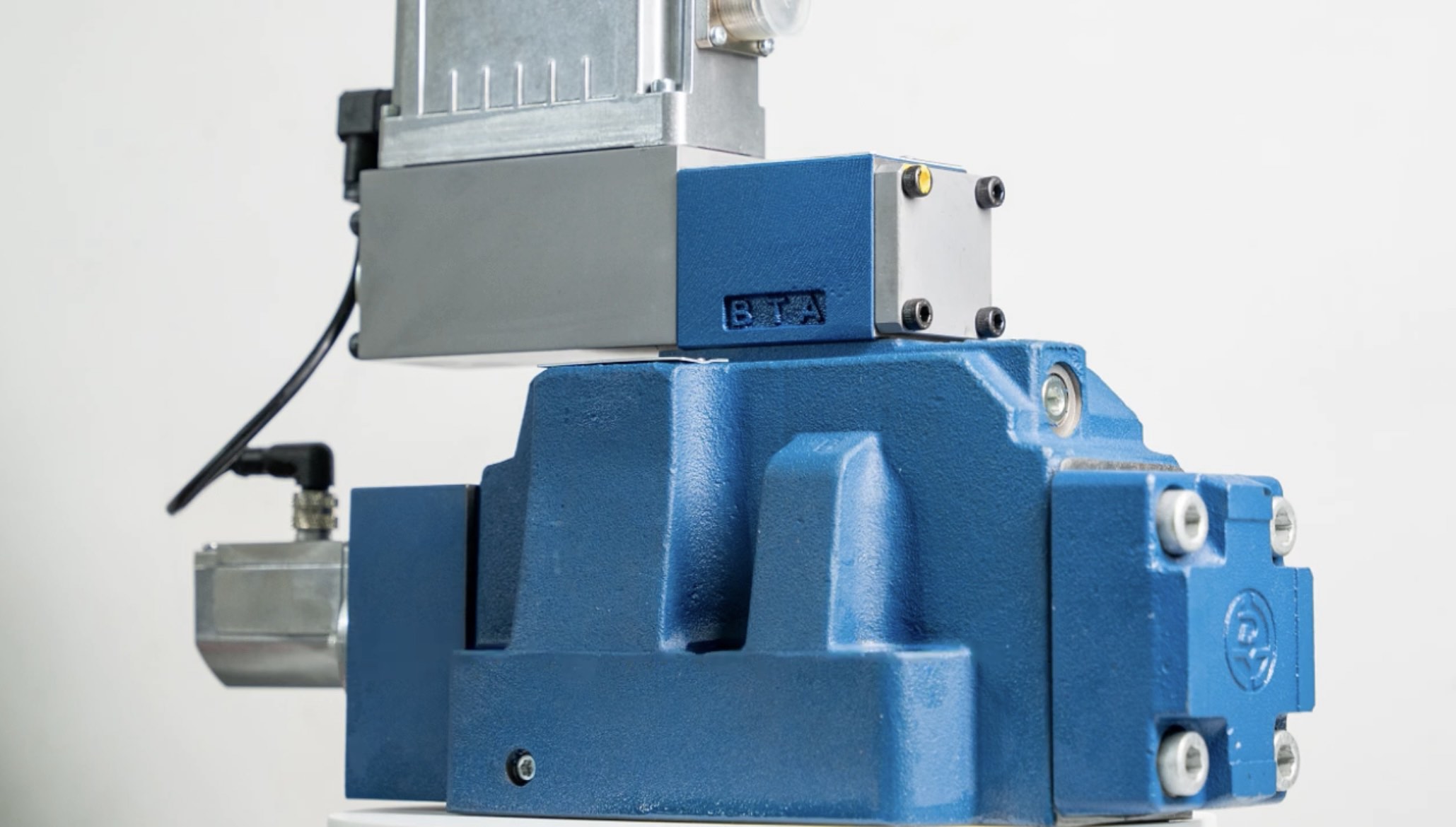

2. Piloodiga töötav: Kasutab väikest klappi Suurema klapi juhtimiseks (kõrgsurvesüsteemide jaoks)

Elektroonika poolt

1. Pardal olev elektroonika (OBE): On a sisseehitatud arvuti aju
2. Väline võimendi: Kasutab eraldi juhtimiskast

Kus kasutatakse proportsionaalseid ventiile?

Need mitmekülgsed seadmed kuvatakse paljudes Tööstus:

Meditsiinilised rakendused

• Ventilaatorid: Tutvuge täpsusega patsientidele hapniku kogused
• Dialüüsimasinad: Kontrollvedelik Neeru töötlemise voog
• Laboratoorium: Mõõta täpset kemikaalide kogused

Tööstusautomaatika

• Robotrelvad: Lubage sujuv, täpne liikumised
• Montaažiliinid: Kontrollkonveier kiirused ja positsioneerimine
• Tööriistad: Reguleeri lõikamist vedelik ja kinnitusrõhk

Auto- ja kosmose

• Pidurisüsteemid: Pakkuge sile, kontrollitud peatumine
• Lennukontroll: Luba täpne lennukite manööverdamine
• Kütusesüsteemid: Halda kütuse kohaletoimetamist mootoritele

Muud tööstusharud

• Toit ja jook: Täitke pudelid täpse summaga
• HVAC süsteemid: Kontrolltemperatuur ja õhuvool
• Keemiline töötlemine: Käepide ohtlikud materjalid ohutult

Proportsionaalsete ventiilide eelised

Hea kraam

1. Uskumatu täpsus: Saab kontrollida vool 1-5% täpsuse piires
2. Sujuv töö: Pole äkilisi närvi või rõhu naelu
3. Energiasäästlik: Kasutab ainult vajalik võim
4. Pikaajaline: Saab töötada miljonite jaoks tsüklite
5. Nutikas integratsioon: Ühendab arvutisüsteemid lihtsalt
6. Ohutusfunktsioonid: Sisseehitatud Ebaõnnestumised takistavad õnnetusi

Jõudlusnumbrid, mis on olulised

Spetsifikatsioon	Tüüpiline vahemik	Mida see tähendab
Reageerimise aeg	10-50 millisekundit	Kui kiiresti see reageerib
Täpsus	± 1% kuni ± 5%	Kui täpne see on
Rõhuvahemik	0-350 baar	Maksimaalne rõhk, millega see hakkama saab
Temperatuurivahemik	-20 ° C kuni +80 ° C	Töötemperatuuri piirid
Eluiga	100 miljonit tsüklit	Kui kaua see kestab

Väljakutsed ja kaalutlused

Mida vaadata

1. Kõrgem hind: Kallim kui Lihtne sisse/välja ventiilid
2. Keerukus: Vajab osavaid Tehnikud paigaldamiseks
3. Hooldus: Nõuab puhtaid vedelikke ja regulaarne kalibreerimine
4. Keskkonnatundlikkus: Saab olla mõjutab temperatuur ja saastumine

Hooldusnõuanded

Et hoida proportsionaalseid ventiile hästi töötavana:

• Hoidke vedelikud puhtad (kasutage sobivaid filtreid)
• Kontrollige regulaarselt kalibreerimist
• Säilitada korralik töötemperatuur
• Kasutage õiget vedeliku viskoossust (paksus)

Kuidas valida õige proportsionaalne Ventiil

Põhiküsimused, mida küsida

1. Mis tüüpi vedelik?(õli, õhk, vesi, kemikaalid)
2. Kui palju voogu vajate?(mõõdetuna gallonites või liitrites minutis)
3. Milline surve?(Kui palju sunnib süsteemi vajadused)
4. Kui täpne?(Mis täpsuse tase te vajate)
5. Mis keskkond?(temperatuur, puhtus, ohtlikud alad)

Valiku kontrollnimekiri

• [] Sobitage juhtsignaali tüüp (pinge või vool)
• [] Valige oma voolunõuete jaoks õige suurus
• [] Kaaluge reageerimise aja vajadusi
• [] Kontrollige keskkonnareitinguid
• [] Hooldusele juurdepääsu plaan
• [] Kontrollerite ja lisaseadmete eelarve

Tulevased suundumused

Proportsionaalsete ventiilide maailm hoiab arenev:

Mis järgmisena tuleb

1. Nutikamad kontrollid: AI-toega ventiilid mis õpivad ja kohanevad
2. Väiksemad suurused: Kompaktsemad kujundused kitsaste ruumide jaoks
3. Parem ühenduvus: Täiustatud digitaalne suhtlus
4. Energiasääst: Veelgi tõhusam operatsioon
5. Ennustav hooldus: Ventiilid, mis Öelge teile, kui nad vajavad teenust

Digitaalne vs analoogjuhtimine

Kaasaegne eelis

Digitaalse juhtimise eelised:

• Tarkvarapõhine seadistamine (käsitsi korrigeerimisi pole)
• Kaugjälgimine ja kontroll
• Parem müra puutumatus
• Energiasääst (veritsusadamaid pole vaja)
• Lihtne parameetri muutused

Traditsiooniline analoog:

• Lihtne, tõestatud tehnoloogia
• Madalamad algkulud
• Lihtne tõrkeotsingu
• Tarkvara keerukus pole

Reaalse maailma näited

Meditsiiniventilaator

Vajalik-19 patsient vajab täpset hapnikku kohaletoimetamine. Proportsionaalne klapp võtab signaale anduritest, kes jälgivad Patsiendi hingamine ja reguleerib hapnikuvoolu reaalajas, säästes potentsiaalselt elab.

Robotikogumisliin

Autotootja kasutab koos robotrelvadega Proportsionaalsed ventiilid esiklaasi paigaldamiseks. Klapid kontrollivad pneumaatilist haarajad, kes peavad klaasi kindlalt, kuid õrnalt kinni hoidma - liiga lahti ja langeb, Liiga tihe ja see puruneb.

Lennunduse rakendus

Lennuki lennujuhtimissüsteem kasutab Proportsionaalsed ventiilid juhtimispindade liigutamiseks. Pilootide sisend tõlgitakse täpsed klapi liigutused, mis reguleerivad õhuvoolu tiibade ja juhtpindade kohal, võimaldades sujuvat lendu.

Levinud probleemid ja lahendused

Probleem: klapp ei reageeri

Võimalikud põhjused:

• Toiteallika probleemid
• Signaali juhtmestiku probleemid
• Saastunud vedelikLahendused:
• Kontrollige elektrilisi ühendusi
• Kontrollige toiteallika pinget
• Puhastage või vahetage filtrid

Probleem: halb täpsus

Võimalikud põhjused:

• Kalibreerimise triiv
• Kulunud sisemised osad
• TemperatuuriefektidLahendused:
• Süsteem uuesti kalibreerige
• Asendage kulunud komponendid
• Lisage temperatuuri kompensatsioon

Kulude arvestamine

Alginvesteering vs pikaajaline väärtus

Samas kui proportsionaalsed ventiilid maksavad rohkem Esifront, pakuvad nad sageli paremat väärtust:

• Vähendatud hoolduskulud
• Energiasääst
• Täiustatud toote kvaliteet
• Vähem seisakuid
• Pikem kasutulu

ROI tegurid

• Teie rakenduse täpsusnõuded
• Energiakulud teie piirkonnas
• Hoolduskulud
• Tootmise kvaliteedi parandamine
• Süsteemi usaldusväärsuse vajadused

Paigaldamise parimad tavad

Teevad ja ei tohi

Teha:

• Kasutage puhaste paigaldusprotseduure
• Kaitsta elektrilisi ühendusi niiskuse eest
• Paigaldage nõuetekohane filtreerimine
• Lubage soojuspaisumist
• Plaani hoolduspääs

Ära:

• Jätke süsteemi loputusprotsess vahele
• Eirata vedeliku puhtuse nõudeid
• Unustage elektromagnetilised häired
• Vähendage toiteallikat
• Kiirustage kalibreerimisprotsessi

Järeldus: miks proportsionaalsed ventiilid Aine

Proportsionaalsed ventiilid tähistavad üliolulist tehnoloogia, mis ületab lõhe lihtsa sisse- ja väljalülitamise ja keeruka, täpne vedeliku haldamine. Need võimaldavad sujuvat ja täpset toimimist Lugematu arv süsteeme, millele me iga päev loodame - meditsiiniseadmetest, mis hoiab Me oleme tervislikud tootmissüsteemides, mis toodavad meie kasutatavaid kaupu.

Kuna tehnoloogia edasi areneb, Proportsionaalsed ventiilid muutuvad nutikamaks, tõhusamaks ja integreeritumaks digitaalsete juhtimissüsteemidega. Inseneridele, tehnikutele ja otsustajatele Töötavate energiasüsteemidega töötamine on nende seadmete mõistmine hädavajalik Süsteemide loomine, mis pole ainult funktsionaalsed, vaid jõudluse jaoks optimeeritud, tõhusus ja usaldusväärsus.

Ükskõik, kas kujundate uut süsteemi, olemasoleva uuendamine või lihtsalt mõistmine, kuidas kaasaegsed masinad saavutada selline muljetavaldav täpsus, proportsionaalsed ventiilid mängivad tõenäoliselt võtit roll kulisside taga. Nende võime pakkuda sujuvat, täpset ja usaldusväärset Kontroll muudab need meie üha automatiseeritud maailmas asendamatuks.

Järgmine kord, kui näete robotit liikumas vedelik armu, patsient, kes saab täpselt kontrollitud ravi või Lennukid lendavad sujuvalt läbi turbulentsi, pidage meeles, et proportsionaalsed ventiilid Võib olla lihtsalt laulmata kangelased, mis muudavad selle kõik võimalikuks.

Olles valmis vedeliku kontrolli kohta rohkem tundma õppima süsteemid? Uurige meie teisi hüdraulika, pneumaatiliste ja tööstuslike juhendeid Automatiseerimine nende põnevate tehnoloogiate mõistmise süvendamiseks.
