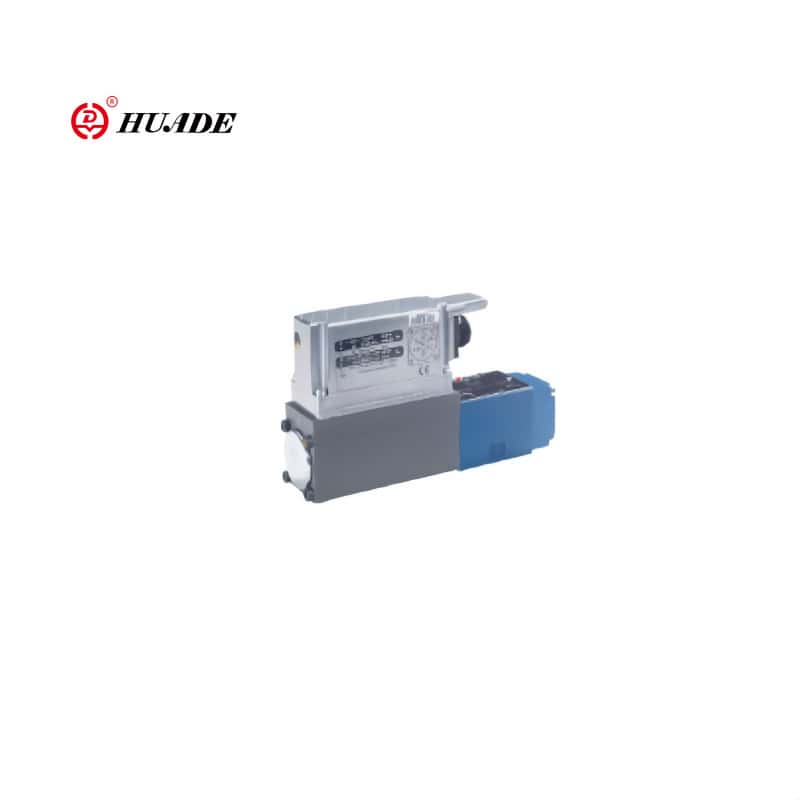

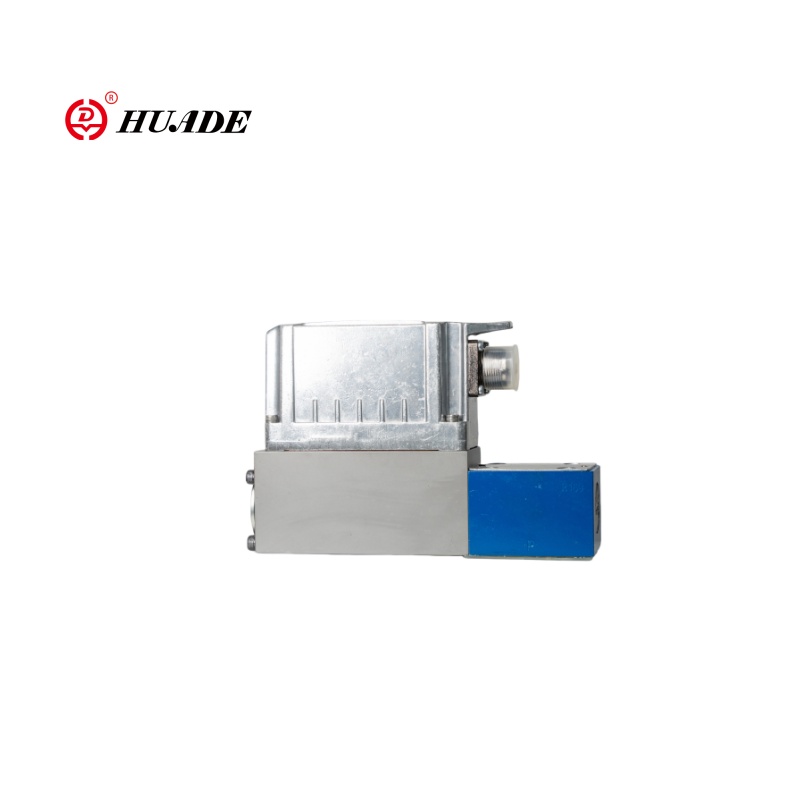

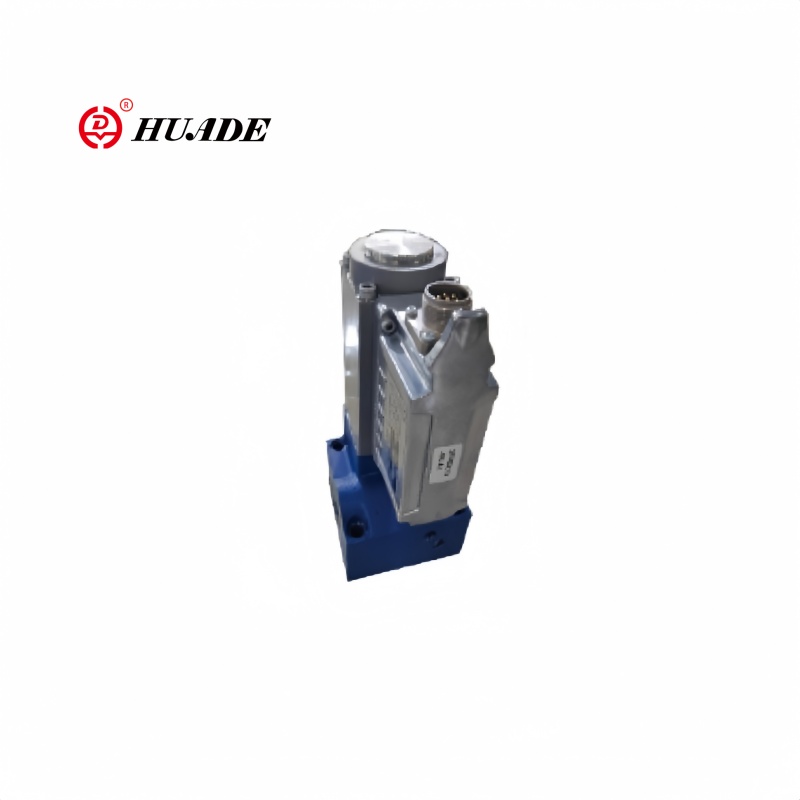

Proportsionaalne vooluventiil 3Freez-1X on ülitäpne vedeliku juhtimiskomponent, mida tavaliselt kasutatakse tööstusliku automaatika süsteemides, mis nõuavad täpset voolu reguleerimist või voolu suhte jaotust. Klapp 3Freez-1X on elektrooniliselt juhitav proportsionaalne regulaator (0-10 V/4-20Ma signaali sisend). Rõhk võib tavaliselt ulatuda 315barini, mis sobib kõrgsurve hüdrosüsteemide jaoks. Proportsionaalse vooluventiili 3Freez-1x-klapi saab integreerida PLC ja DCS-süsteemidega ning see toetab Modbusi ja muid kommunikatsiooniprotokolle. Proportsionaalne ventiil 3Freez-1X kontrollib voolukiirust läbi elektriliste signaalide osakaalu, realiseerib ajami astmetu kiiruse reguleerimise ja parandab süsteemi reageerimise täpsust.
| Üld- | ||
| Ehitamine | Spooli tüüpi ventiil integreeritud rõhu kompensaator | |
| Aktiveerimine | Proportsionaalne solenoid koos positsioonijuhtimise ja pardalektroonika OBE-ga | |
| Kinnitusasend | Valikuline | |
| Ümbritseva temperatuurivahemik ℃ | -20 ~+50 | |
| Kaal kg | NG6 (3.1) | |
| NG10 (6,9) | ||
| Hüdrauliline | ||
| Rõhuvedelik | Hüdrauliline õli DIN 51524 ... 535, muud vedelikud pärast eelnevat konsultatsiooni | |
| Viskoossus mm2/s | 20 ... 100 (soovitatav) | |
| 10 ... 800 (Max.Permitud) | ||
| Rõhuvedeliku temperatuurivahemik ℃ | -20 ~+70 | |
| Staatiline/dünaamiline | ||
| Hüsterees % | ≤1 | ≤1 |
| Inversiooni vahemik % | ≤0,5 | ≤0,5 |
| Tootmistaluvus % | ≤5 | ≤5 |
Omadused
In
▶ Positsiooni juhtimisega, minimaalne hüsterees <1 %, vaadake tehnilisi andmeid
▶ Kolmesuunalise funktsiooni määratakse hüdrauliliste portide määramise järgi (jääkvoog töötab läbi pordi P, 3. viis)
▶ Reguleeritav kontrollitud solenoidi asendi, positsioonimuunduri ja pardalektroonika abil
▶ alamplaadi kinnitamiseks, paigaldusava konfiguratsioon NG6-le ISO4401-03-02-0-94, NG10 kuni ISO 4401-05-04-0-94
▶ alamplaadid vastavalt kataloogilehele, NG6 jaoks RE 45053, NG10 jaoks RE 45055 (tellimus eraldi)
▶ DIN 43563-AM6 pistikühendus, vt kataloogileht Re 08008 (tellige eraldi)
▶ Pardal oleva päästiku elektroonika andmed
• vastab CE, EMC direktiividele
Ajavahemikul 61000-6-2: 2002-08
Ja 61000-6-3: 2002-08
• UB = 24VVNOM DC
• elektriühendus 6p+PE
• Signaali aktiveerimine
-Standard 0 ...+10 V (A1)
• Tehases kalibreeritud klapi kõver
Rakendus:
Proportsionaalset vooluventiili 3Freez-1x kasutatakse laialdaselt hüdraulilistes süsteemides, ehitusmasinates, sissepritsevormimismasinates, dieetimismasinates, keemilistes/protsesside juhtimises jne. Plahvatuskindel mudelit saab kasutada ka automatiseerimisseadmetes sellistes ohtlikes piirkondades nagu õli ja maagaas.
Üld-
Tüüp 3Freezi proportsionaalsed voolu juhtventiilid, millel on positsioonikontroll ja pardalektroonika, on saadaval nominaalsetes suurustes 6 ja 10. Need tegutsevad proportsionaalse solenoidi abil induktiivse positsiooni muunduriga. Hüsterees on <1 %.
Pardal olev elektroonika kalibreeritakse tehases ja võimaldab kiiret reageerimisaega. Klapi korpuse kujundus on selline, et jääkvoog kulgeb läbi Port P.
Aluspõhimõte

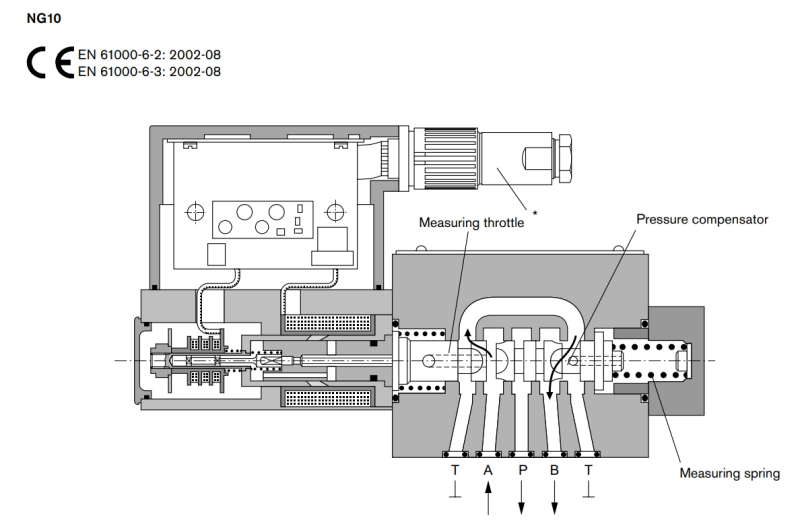

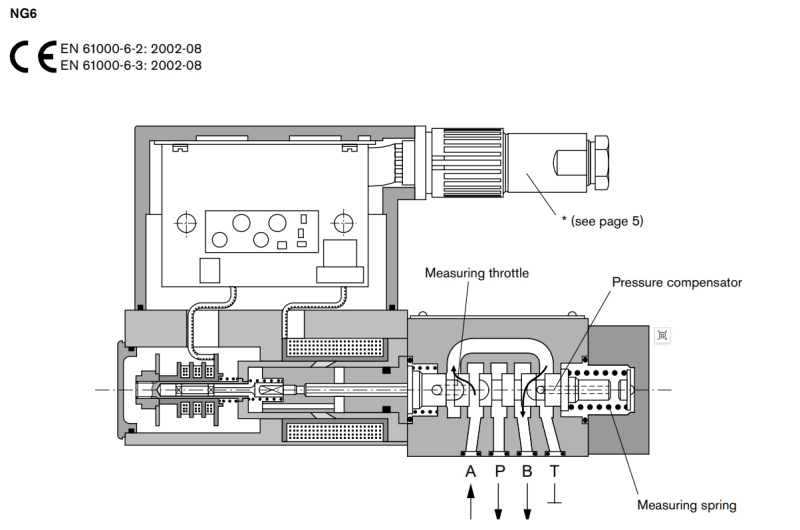

Õli voolukiiruse B -st reguleerimiseks seatakse SETSTPOINT päästiku elektroonikas. Selle seadepunkti põhjal kontrollib elektroonika solenoidmoori sõltuvalt positsioonimuundurist signaali funktsioonina. Positsioonikontroll tagab väga madala hüstereesi. Klapi ava määratakse pooli mõõteservade abil ja integreeritud rõhu kompensaator võrdleb rõhu langust 8-baarilise mõõtevedru abil. Rõhukompensaator, mõõtevedruga reguleerib rõhku enne gaasihoovastiku servale vastavalt lihtsustatud valemile: "Koormusrõhk pluss mõõtevedru jõud". Sel viisil hoitakse rõhu langust mõõteserva kohal konstantsel tasemel.
