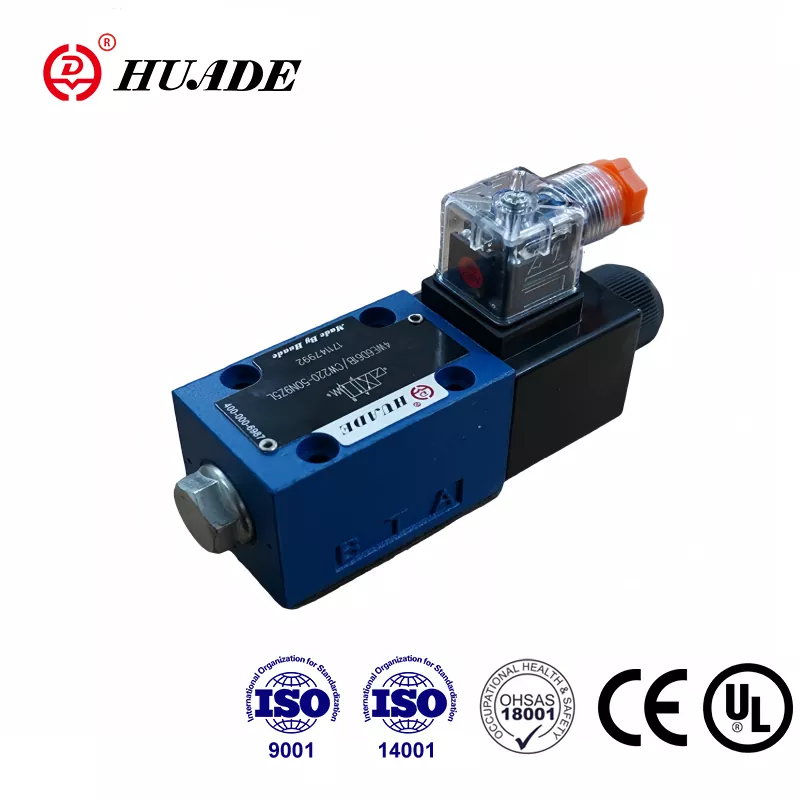

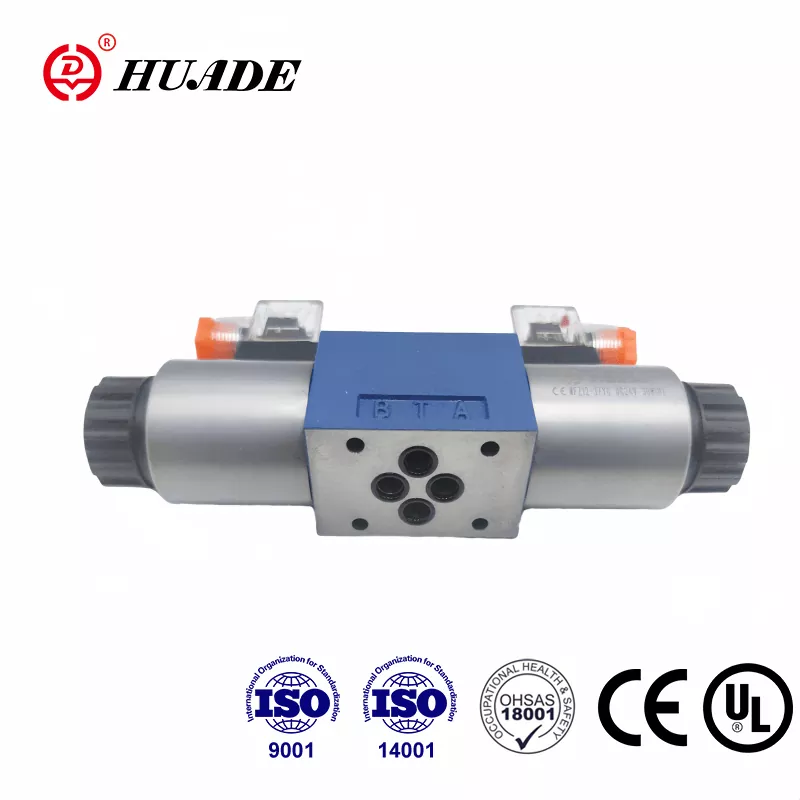

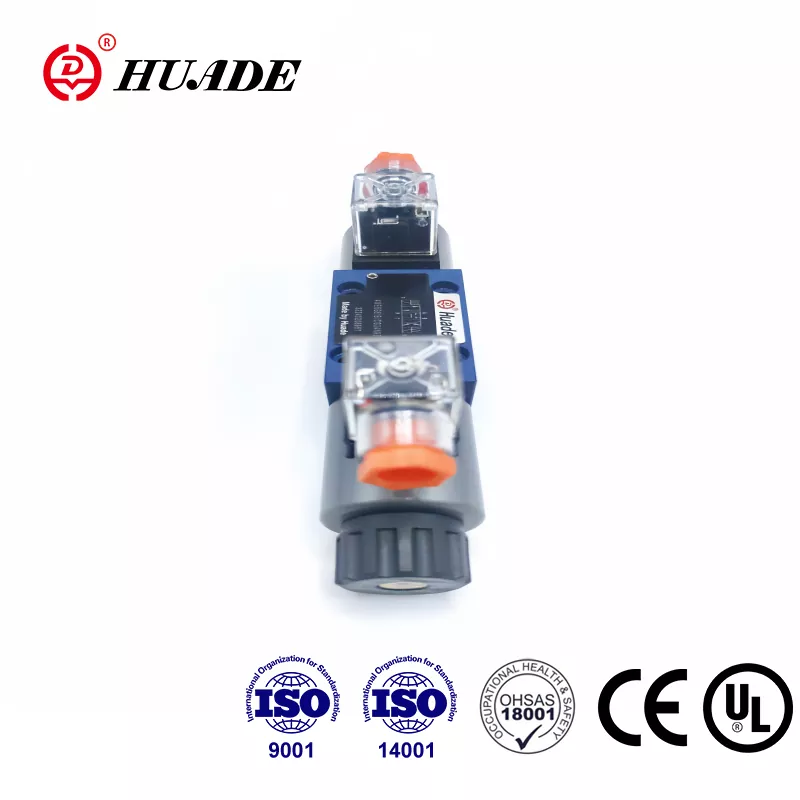

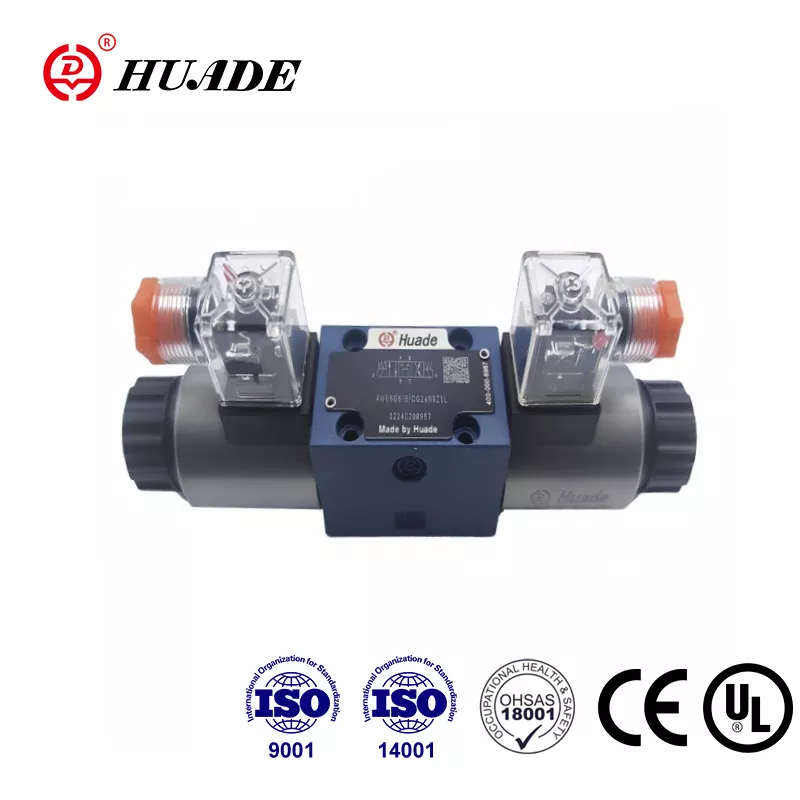

Tänu kahele pikaajalisele koostööle Rexrothiga aastast 1979, on Huade® 4WE 6 seeria suundventiil Rexrothi samale mudelile taskukohane alternatiiv. See on üks populaarsemaid ja laialdasemalt kasutatavaid suundventiile. Huadel on 750 täiustatud seadet, mis on imporditud kõikjalt maailmast, ja range testimissüsteem, et tagada selle hüdroventiilide suurepärane jõudlus. Teadus- ja arendustegevuse ning tootmise juhtimissüsteem vastab standarditele ISO9001, ISO14001 ja ISO45001. Kõik solenoid-suunaventiilid on CE-sertifikaadiga. Huade® hüdroklappe kasutatakse laialdaselt inseneri- ja ehitusmasinate, metallurgia, tööpinkide, keskkonnakaitse, laevaehituse, kosmosetööstuse, raudteetransiidi, nafta ja naftakeemia, sõjatööstuse ja muudes Hiina valdkondades.
|
Hüdrauliline |
|||
|
Maksimaalne töörõhk Portid A,B,P (Mpa) |
kuni 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
sümbolitega A ja B tuleb porti T kasutada äravooluavana |
|||
|
Maksimaalne vool (l/min) |
80(-);60(～) |
||
|
Survevedelik |
Mineraalõlid või fosfaatester |
||
|
Viskoossusvahemik (mm2/s) |
2,8 ~ 500 |
||
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
||
|
Saastumise aste |
Hüdraulikavedeliku maksimaalne lubatud saasteaste NAS 1638 klassi 9 järgi. |
||
|
Elektriline |
|||
|
Pinge tüüp |
DC |
AC 50/60Hz |
|
|
Saadaolevad pinged (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Energiatarve (W) |
30 |
||
|
Hoidmisjõud (VA) |
- |
50 |
|
|
Sisselülitusvõimsus (VA) |
- |
220 |
|
|
Kohustus |
pidev |
||
|
Lülitusaeg IS0 6403-le |
SEES (ms) |
25 kuni 45 |
10 kuni 20 |
|
VÄLJAS (ms) |
10 kuni 25 |
15 kuni 40 |
|
|
Kaitse DIN-le |
IP 65 |
||
|
Lülitussagedus (tsüklit/h) |
kuni 15 000 |
kuni 7200 |
|
|
Elektriühenduste korral kaitsejuht (PE) |
|||
Omadused:
▶ Otsene solenoidkäivitatava suunaga poolklapiga suure jõudlusega versioon
▶ Eemaldatava mähisega alalis- või vahelduvvoolu solenoidid
▶ Solenoidi pooli saab pöörata 90°
▶ Spiraali vahetamisel ei ole vaja survekindlat kambrit avada
▶ Elektriühendused kas üksik- või keskühendusena
▶ Käsitsi ületamine, valikuline
▶ Teisaldamismuster Din 24 340 vormile A, ISO 4401 ja CETOP - RP 121H
Rakendus:
Tüüpi 4WE 6 D suundventiilid on solenoidajamiga suundventiilid. Need juhivad vedeliku käivitamist, seiskamist ja suunda.
Põhimõtteliselt koosnevad suunajuhtventiilid korpusest (1), ühest või kahest solenoidist (2), juhtpoolist (3) ja ühest või kahest tagasivooluvedrust (4). Pingevabas olekus hoitakse juhtpooli (3) neutraal- või lähteasendis tagasivooluvedrude (4) abil (välja arvatud impulsspoolid). Juhtpooli (3) käivitatakse märgade tihvtide solenoidide (2) kaudu. . Solenoidide (2) jõud mõjub kolvi (5) kaudu juhtpoolile (3) ja surub selle neutraalasendist soovitud lõppasendisse. See annab vaba voolu punktist P punkti A ja B punkti T või P. B-le ja A-st T-le.
Kui solenoid (2) on pingevaba, viiakse juhtpool (3) tagasi oma neutraalasendisse tagasivooluvedrude (4) abil.
Valikuline käsitsi ületamine (6) võimaldab juhtpooli (3) liigutada ilma solenoidi pingestamata.
WE 6 61B ehitusskeem
