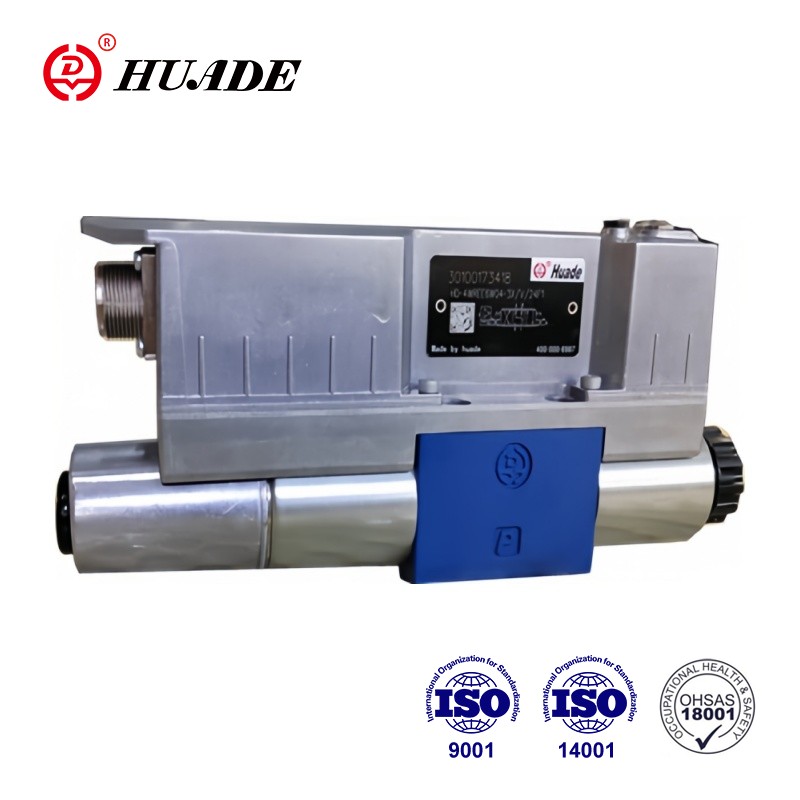

Tüüp 4WREE6-3X klapp on otse juhitav proportsionaalne suundventiil elektrilise asenditagasiside ja integreeritud elektroonikaga (OBE). 4WREE6-3X tüüpi proportsionaalsed ventiilid on läbinud CE-sertifikaadi. Maksimaalne töörõhk on kuni 350 baari. See on üks Huade Hydraulicu juhtivaid tooteid. Sellel 4WREE6-3X ventiilil on stabiilne jõudlus ja suhteliselt odav hind.
| Kindral | ||
| Kaal | ▶ Kahe solenoidiga klapp (kg) | 2.6 |
| ▶ Ühe solenoidiga klapp (kg) | 2.1 | |
| Paigaldusasend | mis tahes, eelistatavalt horisontaalne | |
| Ümbritseva temperatuuri vahemik (℃) | -20 … +60 | |
| Säilitustemperatuuri vahemik UV-kaitsega (℃) | +5 … +40 | |
| Transporditemperatuur (℃) | –30 … +80 | |
| Maksimaalne säilitusaeg (aastad) | 1 | |
| Selle testid vastavalt standardile DIN EN 60068-2-6 | 10 ... 2000 Hz / maksimaalselt 10 g / 10 tsüklit / 3 telge | |
| Mürakatse vastavalt standardile DIN EN 60068-2-64 | 20 ... 2000 Hz / 10 g RMS / 30 g tipp / 30 min. / 3 telge | |
| Transpordišokk vastavalt DIN EN 60068-2-27 | 15 g / 11 ms / 3 amortisaatorit / 3 telge | |
| Amort vastavalt standardile DIN EN 60068-2-27 | 15 g / 11 ms / 1000 lööki / 3 telge | |
| Maksimaalne suhteline õhuniiskus (ilma kondensatsioonita) % | 95 | |
| Solenoidi pinna maksimaalne temperatuur (℃) | 150 (individuaalne operatsioon) | |
| MTTFd väärtus vastavalt standardile EN ISO 13849 (aastad) | 150 | |
| Vastavus | ▶ CE vastavalt EMC direktiivile 2014/30/EL, testitud vastavalt standarditele EN 61000-6-2 ja EN 61000-6-3 ▶ RoHS direktiiv 2015/65/EL ▶ REACH määrus (EÜ) nr. 1907/2006 | |
| Keskkonnasõbralikkus | ▶ Kliima | Keskkonnaaudit vastavalt standardile EN 60068-2 |
| hüdrauliline | ||
| Maksimaalne töörõhk | ▶ Porti A, B, P riba | 350 |
| ▶ T-pordi riba | 210 | |
| Maksimaalne vooluhulk (soovitatav) (l/min) | 80 | |
| Nimivool (∆p = 10 baari) (l/min) | 4; 8; 16; 32 | |
| Hüdraulika vedelik | vaata tabelit lk 15 | |
| Hüdraulikavedeliku temperatuurivahemik (℃) | ▶ vastuvõetav | –20 … +70 |
| ▶ soovitatav | –40 … +50 | |
| Viskoossusvahemik (mm2/s) | ▶ lubatud ℃ | 20…380 |
| ▶ soovitatav | 30…46 | |
| Hüdraulikavedeliku maksimaalne lubatud saasteaste, puhtusklass vastavalt ISO 4406 (c) | klass 18.20.15 | |
| Hüdraulika vedelik | Klassifikatsioon | Sobivad tihendusmaterjalid | Standardid | |
| Mineraalõlid | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Biolagunev | ▶ Vees ei lahustu | HETG | FKM | ISO 15380 |
| LAUL | FKM | |||
| ▶ Vees lahustuv | HEPG | FKM | ISO 15380 | |
| Tulekindel | ▶ Veevaba | HFDU (glükooli alus) | FKM | ISO 12922 |
| HFDU (estri alus) | FKM | |||
| HFDR | FKM | |||
| ▶ Sisaldab vett | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Omadused:
▶4/2- või 4/3-suunaline versioon
▶Alamplaadi paigaldamiseks
▶Pööramismuster vastavalt standardile ISO 4401-03-02-0-05
▶Voolu suuna ja suuruse juhtimine
▶Kasutamine keskkeermega proportsionaalsete solenoidide abil
▶Vedrukeskne juhtpool
▶Integreeritud juhtelektroonika (OBE) pinge või voolu sisendiga ("A1" ja/või "F1")
Seadistamine
Klapp koosneb põhiliselt:
▷Korpus (1) koos ühenduspinnaga
▷ Juhtpool (2) koos survevedrudega (3 ja 4) ning vedruplaadiga (5 ja 6)
▷ Keskkeermega solenoidid (7 ja 8).
▷Asendiandur (9)
▷ Integreeritud elektroonika (13)
▷Elektriline nullpunkti reguleerimine (12) on saadaval kummikorgi kaudu
Funktsioon:
▷Pingest vabastatud solenoididega (7 ja 8), juhtpooli (2) keskasend survevedrude (3 ja 4) abil vedruplaatide (5 ja 6) vahel.
▷Juhtpooli (2) otsejuhtimine proportsionaalse solenoidi juhtimisega, nt. solenoid "b" (8)
- Juhtpooli (2) nihkumine vasakule proportsionaalselt elektrilise sisendsignaaliga
- See avab ühenduse P-st A-sse ja B-st T-sse läbi ava tüüpi ristlõigete progressiivse voolukarakteristikuga
Pingevabas olekus hoitakse juhtpooli (2) mehaanilises keskasendis solenoidide tagasivooluvedrude abil. Juhtpooli sümboliga "V" ei vasta see asend hüdraulilisele keskasendile! Kui elektriline klapi juhtahel on suletud, on juhtpool hüdraulilises keskasendis.
2 pooli asendiga klapp (versioon "4WREE...A...")
Selle klapiversiooni funktsioon vastab põhimõtteliselt kolme pooliasendiga klapile. 2 pooli asendiventiili on siiski varustatud ainult solenoidiga "a" (7). 2. proportsionaalse solenoidi asemel on pistikukruvi (10).
Survekompensatsiooni element OBE-s "-967".
Integreeritud elektroonika (OBE) korpusesse kondensaadi tekke vältimiseks võib kasutada elektroonika kaitsemembraani (11).
Soovitatav kasutamiseks väljaspool tööstusharu standardseid tingimusi, kus on kõrge õhuniiskus ja olulised tsüklilised temperatuurimuutused (nt välistingimustes).
Proportsionaalse suundventiili 4WREE-3X sümbol
