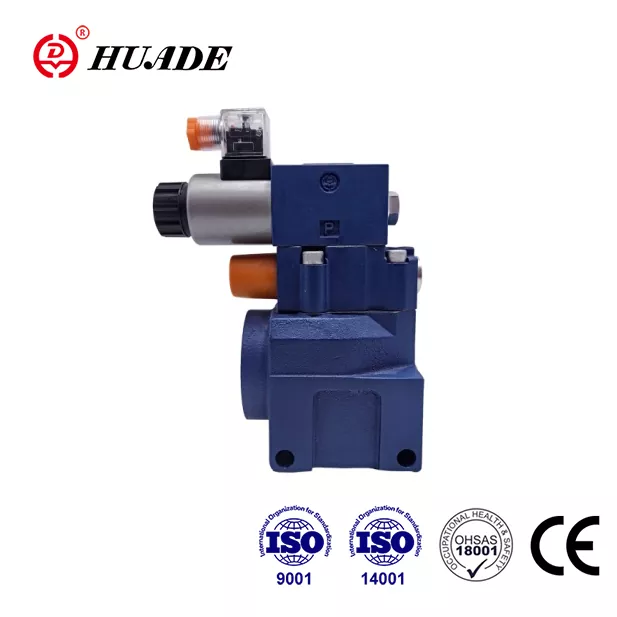

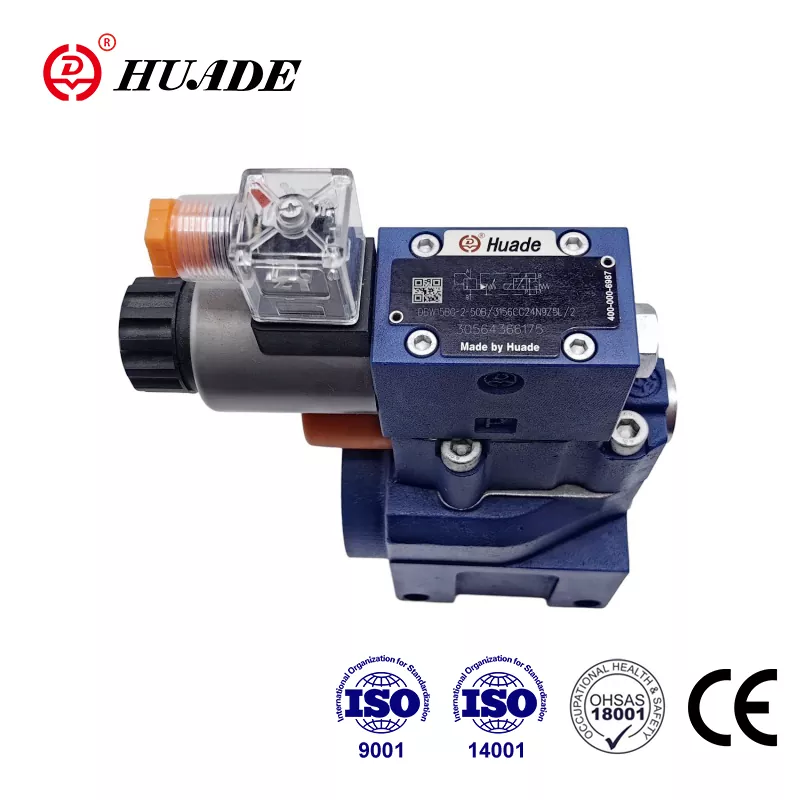

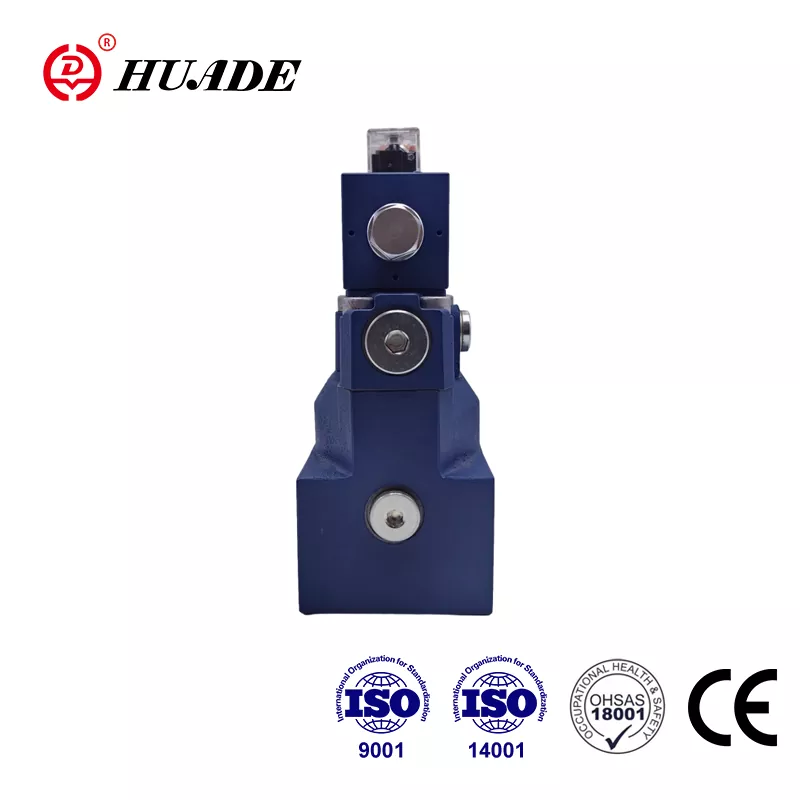

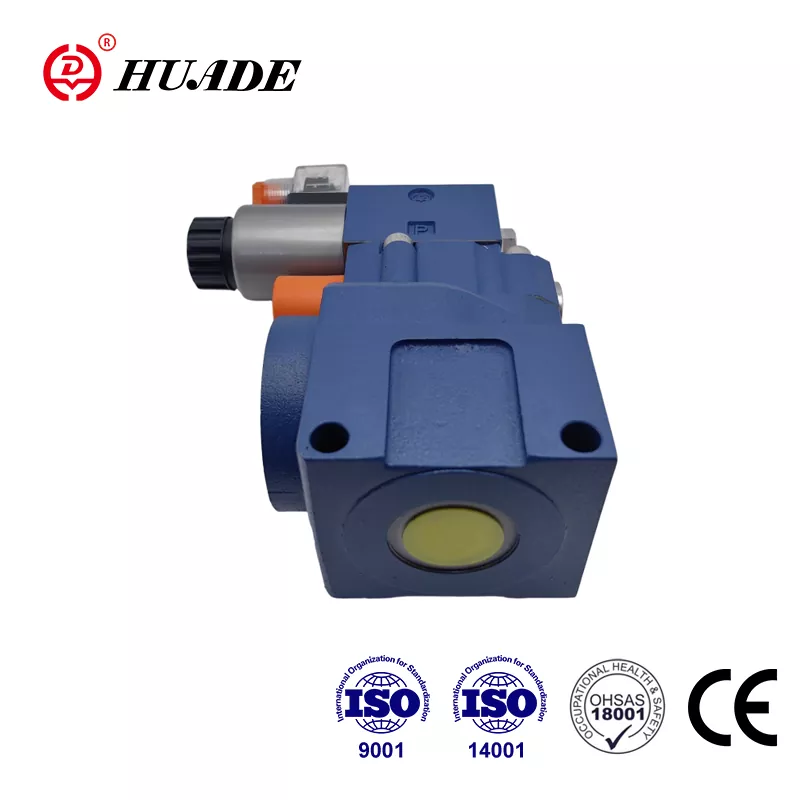

Huade Hydraulic pakub sageli esmavaliku kaubamärkidega sarnase kvaliteediga hüdroventiile, kuid soodsama hinnaga. Rõhualandusventiil DBW 20 suudab jõudluse ja parameetrite poolest ühtida Rexrothiga. Põhjus on selles, et Huade Hydraulic on tänu kahele pikaajalisele koostööle Rexrothiga kasutusele võtnud Rexrothi tipptehnoloogia. Hüdraulilise jõuülekande ja juhtimise vallas märkimisväärse tugevusega tootjana pöörab Huade Hydraulic rohkem tähelepanu oma surveventiilide praktilisusele ja on turu poolt soositud. Kõik ettevõtte filiaalid on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade® on Hiina kuulus riiklik kaubamärk tänu oma toodete usaldusväärsele kvaliteedile ja stabiilsele jõudlusele.
|
Kindral |
|||||||
|
Paigaldamine |
valikuline |
||||||
|
Kaal |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Alamplaat |
DB (kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (kg) |
1,2 (tüüp DBW lisage 1,2 Kg |
||||||
|
DBC10 või 30 (kg) |
1,5 (DBWC10 või 30 lisage 1,2 kg) |
||||||
|
Keermestatud |
DB..G. (kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Suunaventiilide tehnilised andmed |
vaata WE6.../... |
||||||
|
Hüdraulika tehnilised andmed |
|||||||
|
Maksimaalne töörõhk sadamates A.B. X (MPa) |
kuni 35,0 |
||||||
|
Maksimaalne vasturõhk |
DB (MPa) |
kuni 31.5 |
|||||
|
DBW.6A. (standardsed solenoidid) (MPa) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B. (suure võimsusega solenoidid) (MPa) |
AC(DC) 16.0 |
||||||
|
Reguleeritav rõhk |
Miinimum (MPa) |
vooluhulgast sõltuv (vt iseloomulikud kõverad ) |
|||||
|
Maksimaalne (MPa) |
Maksimaalselt 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Maksimaalne vooluhulk |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Alusplaadi paigaldamine (l/min) |
250 |
- |
500 |
- |
650 |
||
|
Keermestatud ühendused (l/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
||||||
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
||||||
|
Viskoossusvahemik (mm ²/s) |
10 kuni 800 |
||||||
|
Saastumise aste |
NAS 1638 klass 9. |
||||||
Omadused:
▶ Alusplaadi kinnitus
▶ Teisaldamismuster standardile DIN 24 340, vormile E, ISO 6264 ja CETOP - RP 121H
▶ Toruühendus
▶ Sisestage ühendus
▶ Kolm reguleerimiselementi:
. Rotary knob
. Hex. kaitsekorgiga kruvipea
. Lukustatav skaalaga pöördnupp
▶ Solenoidiga juhitav mahalaadimine sisseehitatud suunaga poolventiili kaudu
Rakendus:
Rõhualandusventiilide DBW 20 põhiülesanne on piirata ja solenoidiga käivitada juhtrõhu mahalaadimine.
Kindral
Pilootjuhitavad rõhualandusventiilid DBW koosnevad peamiselt peaventiilist (1) koos põhipooli komplektiga (3) ja juhtventiilist (2) koos rõhureguleerimiselemendiga.
Rõhualandusventiil tüüp DB
Pordis A olev rõhk mõjutab põhipooli (3). Samal ajal avaldatakse survet juhttorude (6) ja (7), mis on varustatud avadega (4) ja (5), põhipooli (3) vedruga küljele ja kuulile (8) ) juhtventiilis (2). Kui rõhk pordis A ületab vedru (9) ventiili, avaneb kuul (8) vastu vedru (9).
Selle signaal tuleb sisemiselt juhtliinide (10) ja (6) kaudu pordist A. Põhipooli (3) vedruga küljel olev survevedelik voolab nüüd läbi juhttoru (7) ja düüsi ava (11) ) ja kuul (8) vedrukambrisse (12). Düüside (4) ja (5) tõttu tekib põhipooli (3) juures rõhulangus, ühendus pordist A on avatud. Nüüd voolab survevedelik pordist A porti B, säilitades samal ajal seadistatud töörõhu.
Rõhualandusventiili võib pordi "X" (15) kaudu koormata või teisele rõhule (teine rõhuaste) ümber lülitada.
Rõhualandusventiil tüüp DBW
Selle klapi funktsioon on põhimõtteliselt sama mis ventiili tüübil DB
Mahalaadimine põhipooli (3) juurest saavutatakse aga sisseehitatud suunaventiili (16) käivitamisega.
DBW...50B struktuur
DBW...50B sümbol
1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.
2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter.
3. Tooted ilma alamplaadita tehasest lahkumisel, kui neid vajate, tellige need spetsiaalselt.
4.Klappide kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid vastavalt näidisraamatus loetletud parameetritele.
5. Nõutav on klapiga seotud pinna karedus. Pinna karedus on 0,8.
6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
