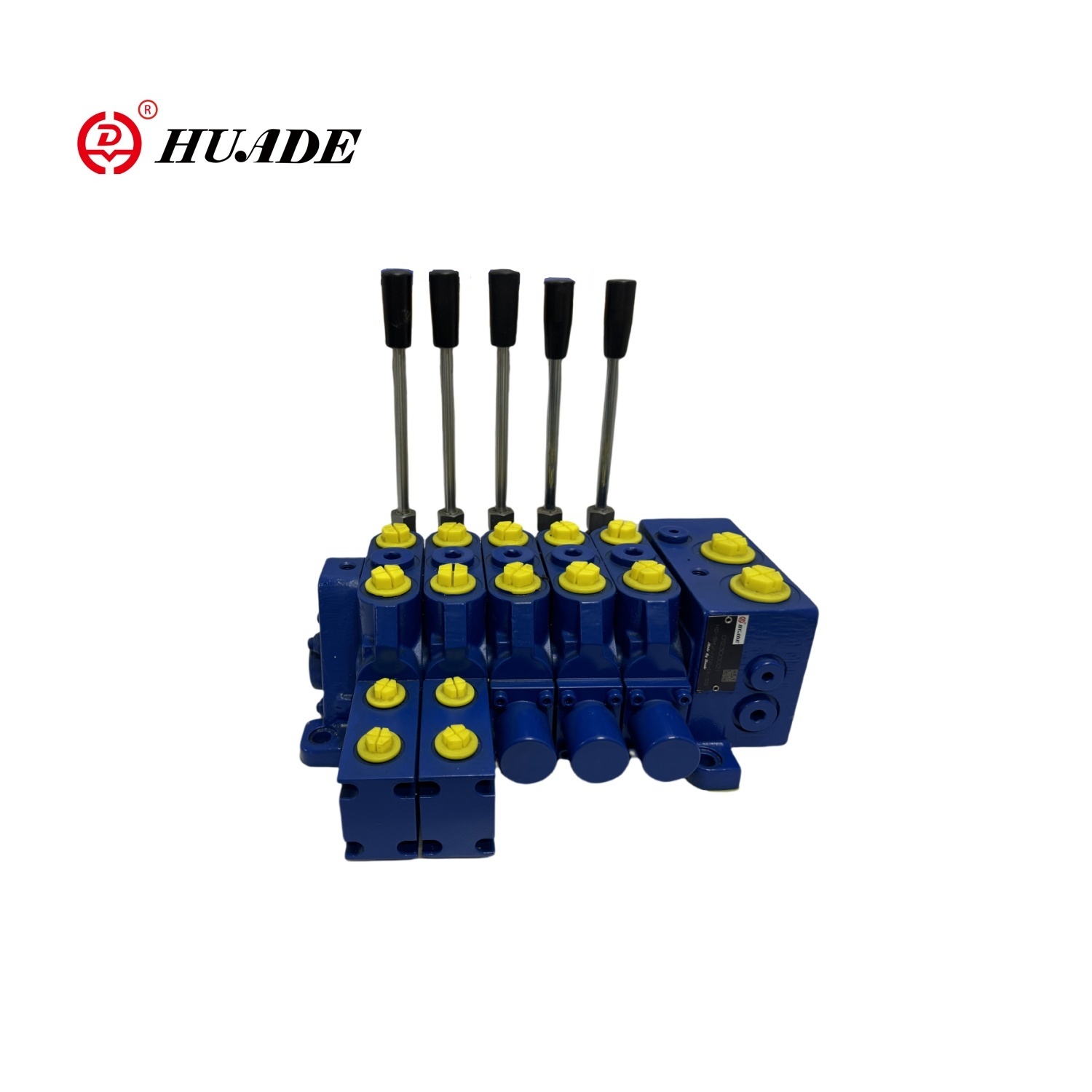

MWVX12-1X mitmesuunaline ventiil kehtib peamiselt sellistes põldudes nagu ehitusmasinad, vaiade sõidumasinad jt. Sellel on rõhu kompenseerimise funktsioon (klapijärgne kompensatsioon). Voolu jaotus võtab kasutusele koormusest sõltumatu jaotusrežiimi, mida tuntakse LUDV-na (koormuse tundmine ja laadimine suunaklappidega ja muutuva nihkepumbaga). Nii voogude alaküsitlemise kui ka küllastustingimustes võivad kõik täitmistoimingud normaalselt toimida. Toode võtab kasutusele modulaarse disaini, võimaldades paindlikku kombinatsiooni vastavalt kasutaja vajadustele.
| Üldiselt | ||||||
| Kaal | Üheosaline mitme teeventiil (kg) | 5.5 | ||||
| Lõppplaat | 1.5 | |||||
| Õli import | 7 | |||||
| Paigaldusasutus | Mis tahes asukoht | |||||
| Õlisadama tüüp | Keermestatud ühendus | |||||
| Hüdraulilised parameetrid | ||||||
| Nimivool | Õli sisselaskeava P (l/min) | 120 | ||||
| Töötav õlisadam A, B (l/min) | 70 | |||||
| Hinnatud rõhk | Ls (baar) | 250 | ||||
| Õlisadama maksimaalne töörõhk | P (baar) | 250 | ||||
| A, B (baar) | 300 | |||||
| T (riba) | 20 | |||||
| A, B (baar) | 35 | |||||
| Maksimaalne pilootrõhk õlisadamal | Kasutage juhtimiskõverat vahemikus 6 kuni 25 baari ja veenduge õli sisselaskerõhk (minimaalselt 3 riba) | |||||
| Ulatus | ||||||
| Hüdrauliline õli | DIN51524 Mineraalõli või VDMA24569 Hees | |||||
| Hüdraulilise õli temperatuuri vahemik (℃) | -20 kuni 80 | |||||
| Viskoossusvahemik V MM2/S | 10 kuni 380 | |||||
| Hüdraulilise õli lubatud saastumise tase | 20/18/16 tase | |||||
| Puhtuse tase vastavalt IS04406 (C) | Soovitatav on kasutada filtrit, mille minimaalne filtreerimise täpsus on β10 ≥75 | |||||
| Rakendusjuhend | Vooluahela | |||||
| P, t (a) | P, t (s) | M, ls | A, B, P3 | A, B | ||
| Torude paigaldamise pöördemoment (NM) | 50 | 70 | 20 | 50 | 20 | |
| Süsteemi rõhu seadistamine | LS rõhuaseventiili seadistamine | |||||
| Märkus. Ärge pihustage klapiplokki otse survestatud vedelikuga | ||||||
Funktsioonid:
| Surve | 300bar |
| Voog | 120L/min |
| Nominaalsurve | 250bar (pumba külg) |
| 300bar (täiturmehhanism) |
1. laadige rõhust sõltumatu voolu jaotus (LUDV)
Muutuvate pumpade jaoks/fikseeritud displacement pumpade jaoks
Sisseehitatud koormusventiil
Mahalaadimisfunktsioon
2. Heade reageerimise omadused
3. Redutse'i tippväärtus
4. Puhumine ja jahutamine
5. Andke kavitatsioonirisk
6.Chip -struktuur: õli sisselaskeava; saab laiendada kiibühenduse kaudu (maksimaalselt 8 ühendusi ühel küljel, kuni 16 ühendusega vaheühendusega)
7.kontrolli vorm: hüdrauliline juhtimine; Voolu käsitsi juhtimine; Hüdrauliline ja käsitsi liitkontroll
8. laadige rõhu kompenseerimine; kõrge korratavus; madal hüsterees
9. Voolu reguleerimiseks saab kasutada põhitõhupiiristajat
10. Koormusventiil: suure suurusega piloodiga töötav kompaktikasseppventiil koos õli täiendamise funktsiooniga
11.ls rõhu piirav funktsioon: kasutatakse kogu mitme teeventiili jaoks
Rakendus:
MWVX12-1X mitmesuunaline ventiil kehtib peamiselt sellistes põldudes nagu ehitusmasinad, vaiade sõidumasinad jt.
