Valve ZDC tööpõhimõte põhineb gaasihoovastiku ja rõhu kompenseerimise mehhanismil. Mõõtur-sissejuhatajat ZDC-d kasutatakse tavaliselt koos proportsionaalse suunaklapiga WRZ voolu reguleerimiseks, kontrollides gaasipordi avanemist, kasutades samal ajal rõhu kompenseerijat, et hoida rõhu erinevust enne ja pärast gaasihoovastiku konstantset, saavutades sellega koormuskompensatsiooni. See muudab täiturmehhanismi kiiruse koormuse muutuste tõttu, parandades süsteemi stabiilsust ja kontrolli täpsust.
| Suurus | 10 | 16 | 25 |
| Vool (l/min) | 85 | 150 | 325 |
| Kaal (kg) | 3 | 3.5 | 8.9 |
| Töörõhk (MPA) pmax | A 、 b 、 p | 35 | |
| T | 25 | ||
| X | 3 kuni 10 | ||
| Y | Kuni 3. (Ainult siis, kui seda kasutatakse koos pordiga töötava proportsionaalse suunaklapiga, on see 15) | ||
| Sisalduse aste | ≤20 (soovitage 10) | ||
Funktsioonid:
▶ Koormakompensatsioon pordis p kuni a või p kuni b sisseehitatud süstikventiili kaudu
▶ kahesuunaline versioon "P"
▶ 3-suunaline versioon "P T" (NS10-25)
▶ Voolu juhtimine, töötades koos proportsionaalse suunaklapiga
Rakendus:
Mõõtur-sisse-kompenseerijat ZDC-d kasutatakse laialdaselt metallurgilistes masinates, metallurgilistes masinates, metallurgilistes masinates.
Mõõtur-sissejuhataja ZDC-ventiilid on otsesed töötavad mõõturi rõhu kompenseerijad 2 või kolmesuunalise kujundusega.
Neid kasutatakse koormuse kompenseerimiseks kanal P-i meetri sisse-sisse-kompensaatorina.
Need ventiilid koosnevad põhimõtteliselt korpusest (1), juhtimispoolist (2), survevedrust (3) vedru seib (4) ja kaanest (5) integreeritud süstikuventiiliga (6).
Suruvedru (3) hoiab juhtimispooli (2) avatud asendis P1 -st P -ni, kui rõhu diferentsiaal P1 kuni A1 või P1 kuni B1 on väiksem kui 1,0 MPa.
Kui rõhu erinevus ületab 1.O MPA, liigutatakse juhtimispooli (2) vasakule, kuni rõhu erinevus on taastatud.
Struktuur Mõõtur-sissejuhataja ZDC

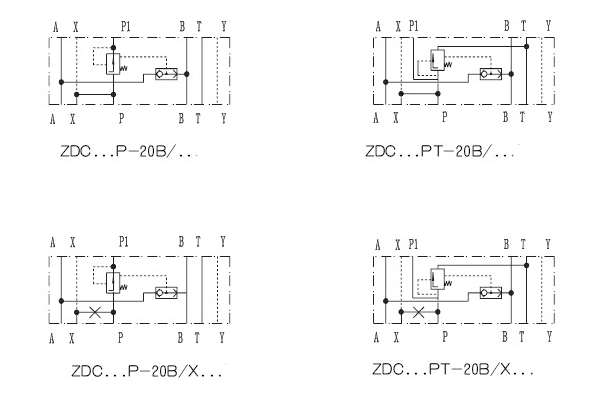

Mõõtur-survekompensaatori ZDC sümbolid
