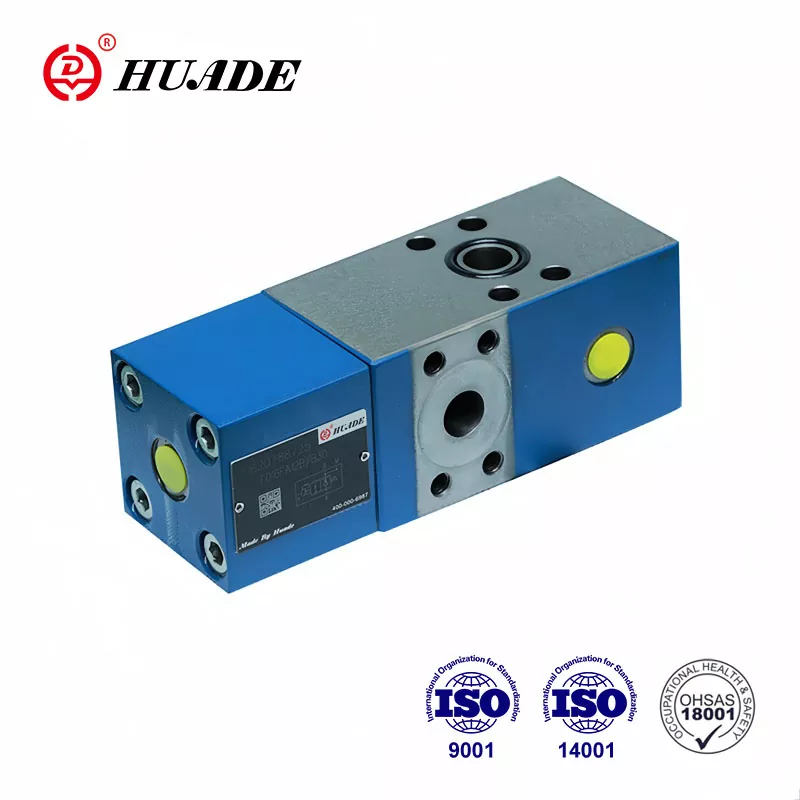

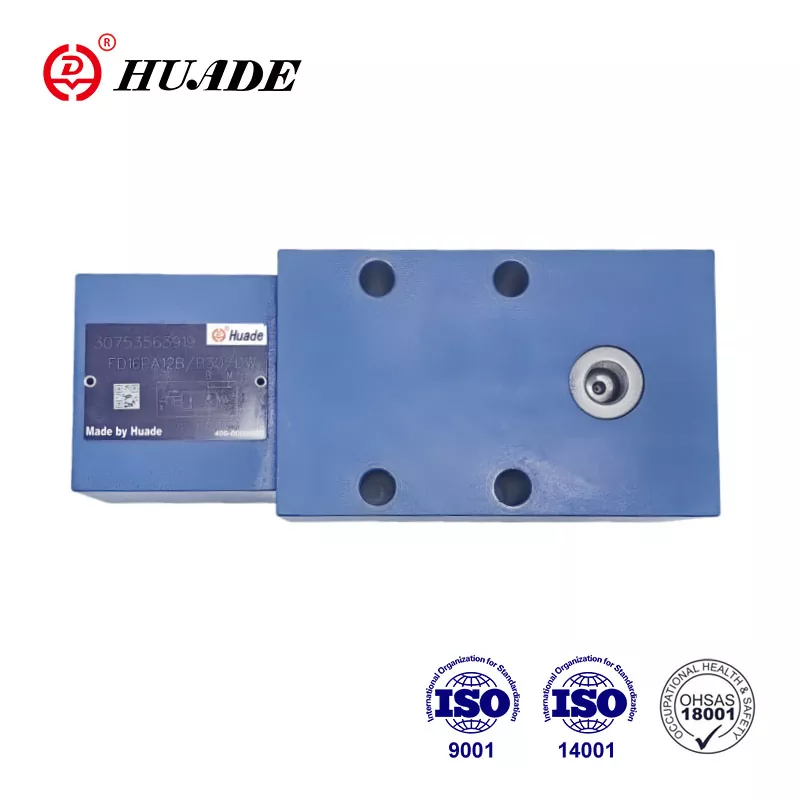

Huade® kontroll-Q-meeterventiili FD 32 saab kasutada vooluhulga reguleerimiseks erinevates hüdrosüsteemides. Nad on konkurentsivõimelised hästi tuntud, hea kvaliteediga ja madalama hinnaga toodetega. Kaks pikaajalist koostööd Rexrothiga võimaldavad Huade Hydraulicu toodetud vooluventiilidel jõuda Rexrothi toodetega samale tasemele. Nende ainulaadsete müügiargumentidega on Huade® Q-mõõturventiilid Hiina tarbijate seas juba populaarsed.
|
Töörõhk, pordid A, X (MPa) |
kuni 31.5 |
|
Töörõhk. port B (MPa) |
kuni 42 |
|
Pilootrõhk, port X (voolu reguleerimisvahemik) (MPa) |
min 2 kuni 3,5, max 31,5 |
|
Pragunemisrõhk, A kuni B (MPa) |
0.2 |
|
Sekundaarse rõhualandusklapi rõhu seadistus (MPa) |
kuni 40 |
|
Vooluhulk (l/min) |
80 (suurus 12) 200 (suurus 16) |
|
Eelavamise pindala suhe |
istmeosa/piloodipooli pindala = 1/20 |
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
|
Viskoossusvahemik (mm²/s) |
10 kuni 800 |
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
Omadused:

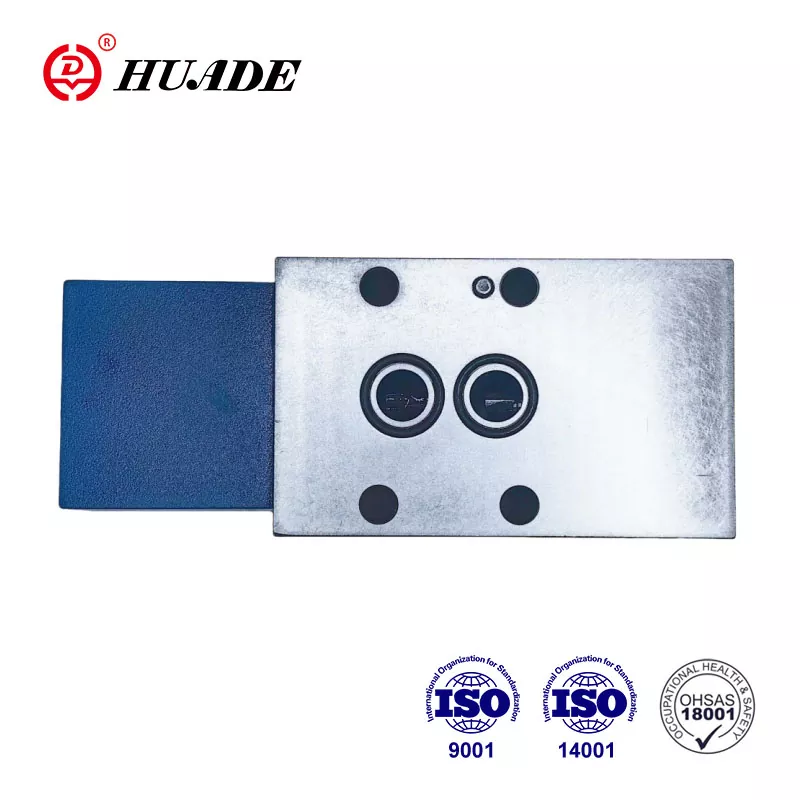

▶ Teisaldamismuster standardile DIN 24 340, alates D,ISO 5781 ja CETOP - RP 121H
▶ Pilotiga juhitav tagasilöögiklapp, lekkevaba. Check-Q-meeter kontrollib tagasivoolu Q2 voolu suhtes, mis suunatakse täiturmehhanismi Q1 vastasküljele silindritega, mille pindalade suhet ( Q2=Q1φ ) tuleb arvestada.
▶ Möödaviikventiil, vaba vool vastassuunas
▶ Valikuline sisseehitatud sekundaarne rõhualandusventiil (ainult äärikühendustega ventiili jaoks).
Rakendus:
Kontroll-Q-meetri klappe FD12 kasutatakse hüdromootorite ja silindrite kiiruste mõjutamiseks koormast sõltumatult (takistab ärajooksmist). Lisaks on toru purunemise ohutuse tagamiseks isoleeritud funktsioon.

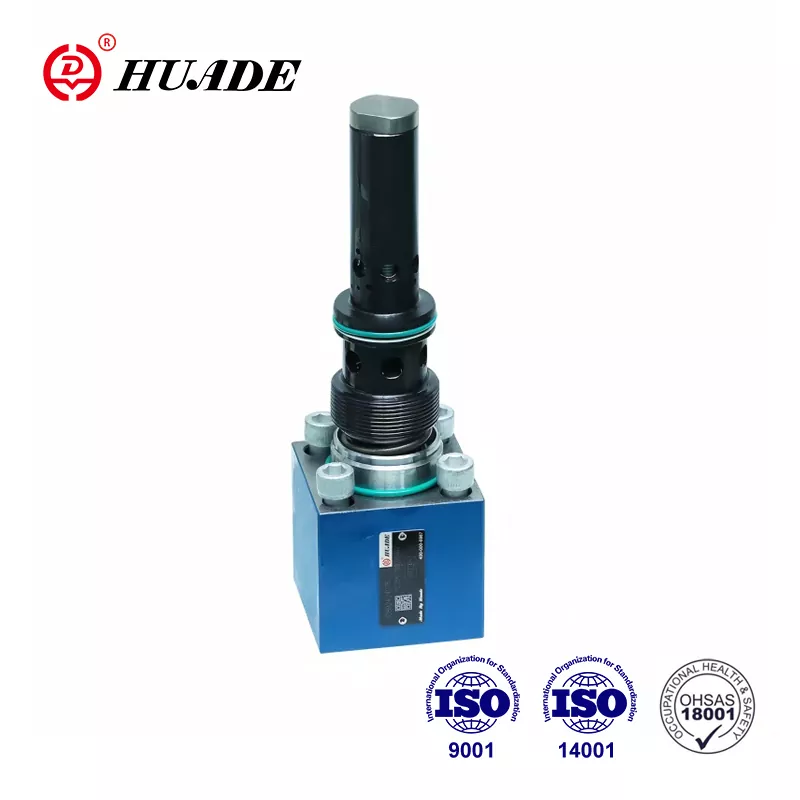

Kontroll-Q-meeter koosneb põhiliselt korpusest (1), põhipuldist (2), juhtosast (3), juhtpoolist (4), summutuspoolist (5) ja juhtsummutusest (6).
Kontroll-Q-mõõturi ventiili FD 32 struktuur
FD kontroll-Q-mõõturi klapi sümbol
Vooluahela näited
Märkus.
Kahte kontrolli-Q-meetrit ei saa kasutada kahe mehaaniliselt koos liikuma sunnitud ballooni juhtimiseks, kuna sünkroniseerimist ja sama rõhku ei saa tagada igas silindris.
Seetõttu peavad silindrid olema varustatud kahe SL-tüüpi juhitava tagasilöögiklapiga. Kontroll-Q-meeter on paigaldatud ühisesse torusse.
Sellisel juhul ei tohi koormusrõhk ületada 20MPa!
