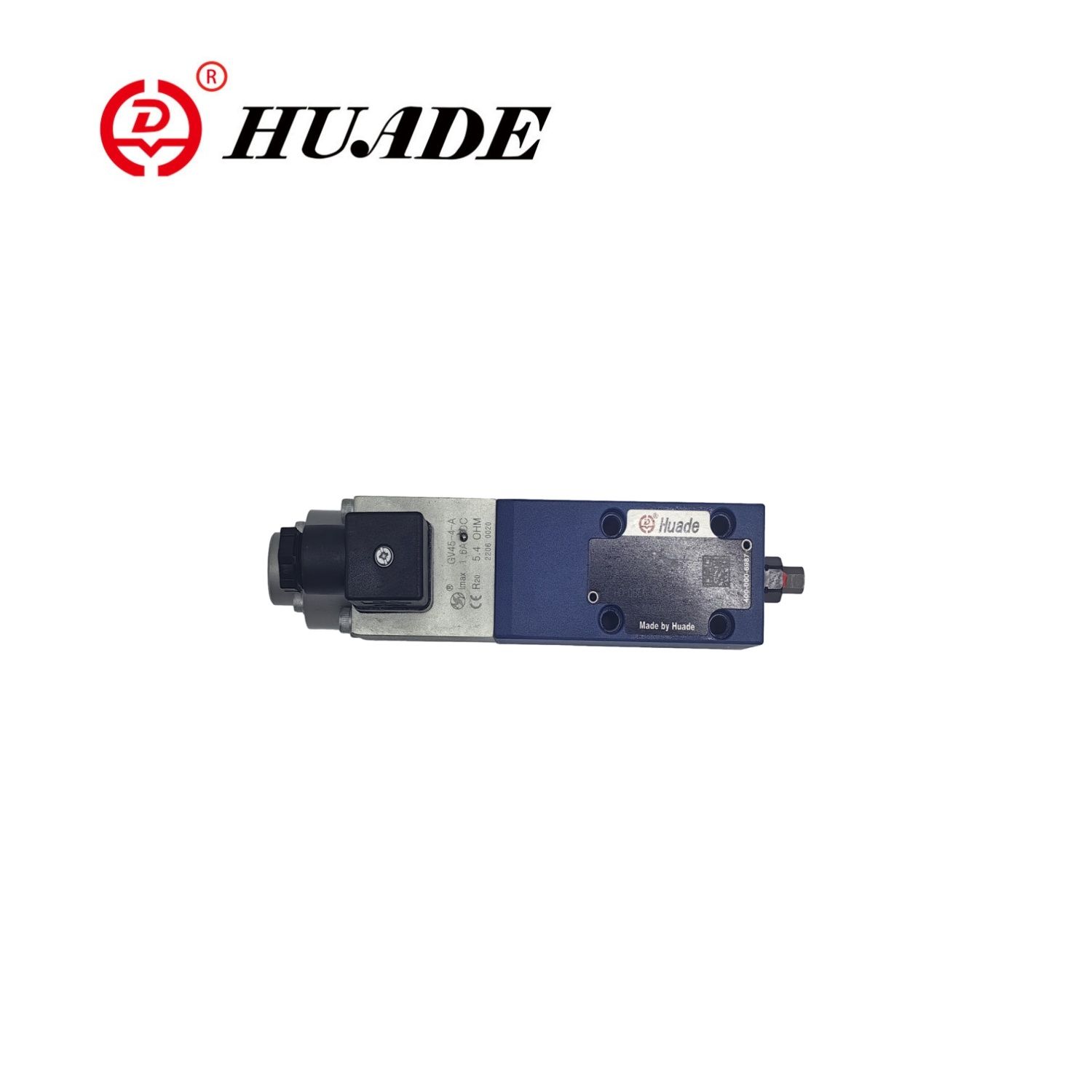

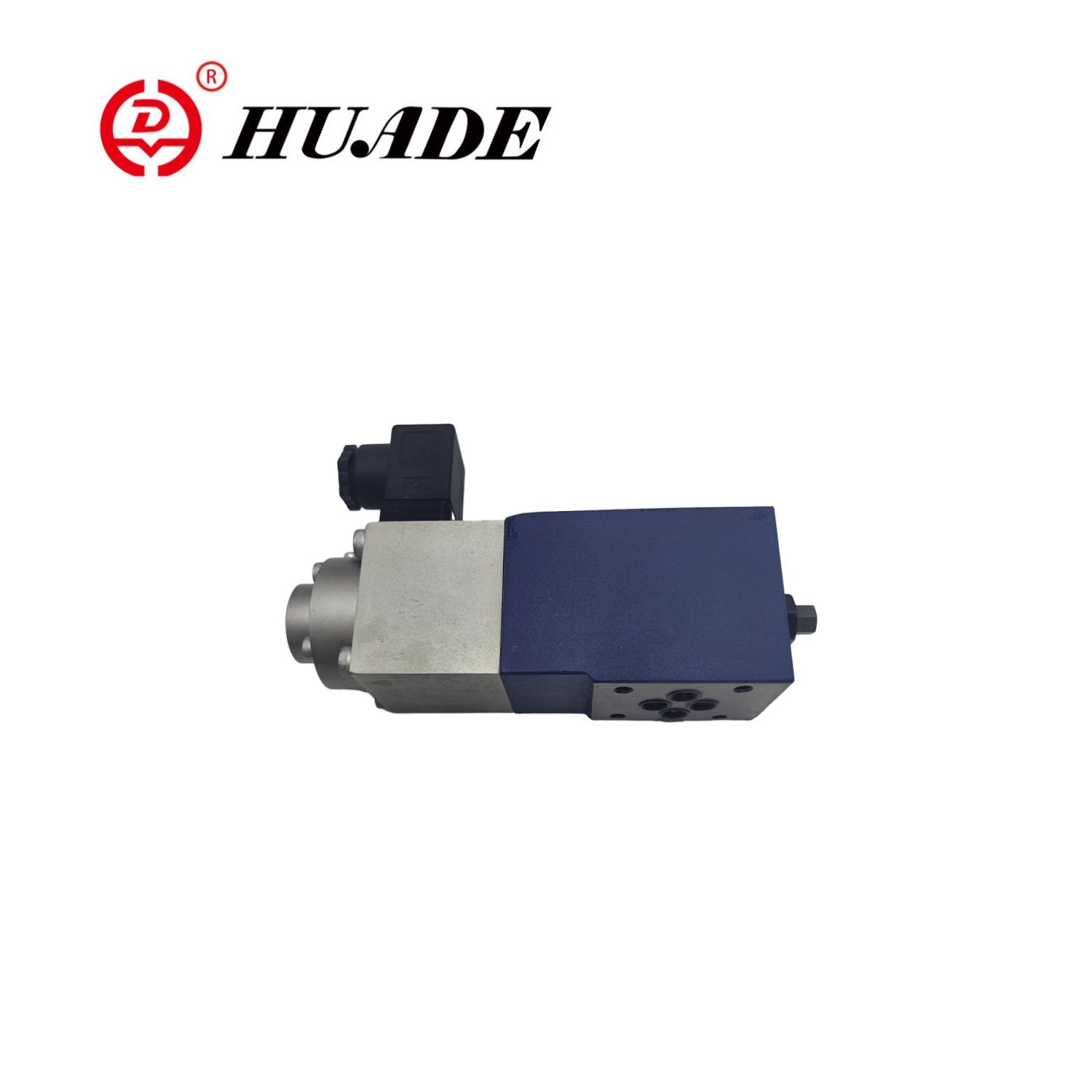

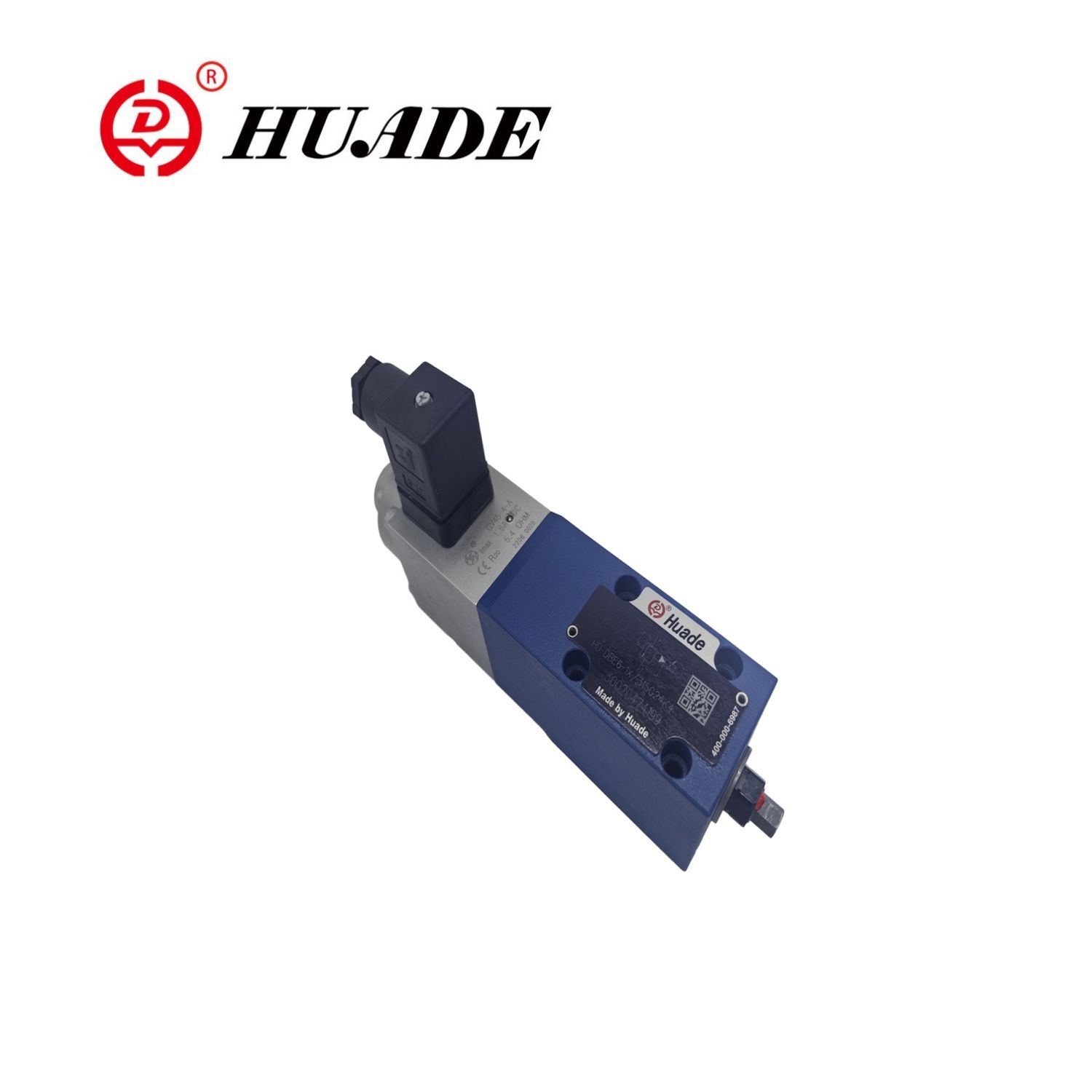

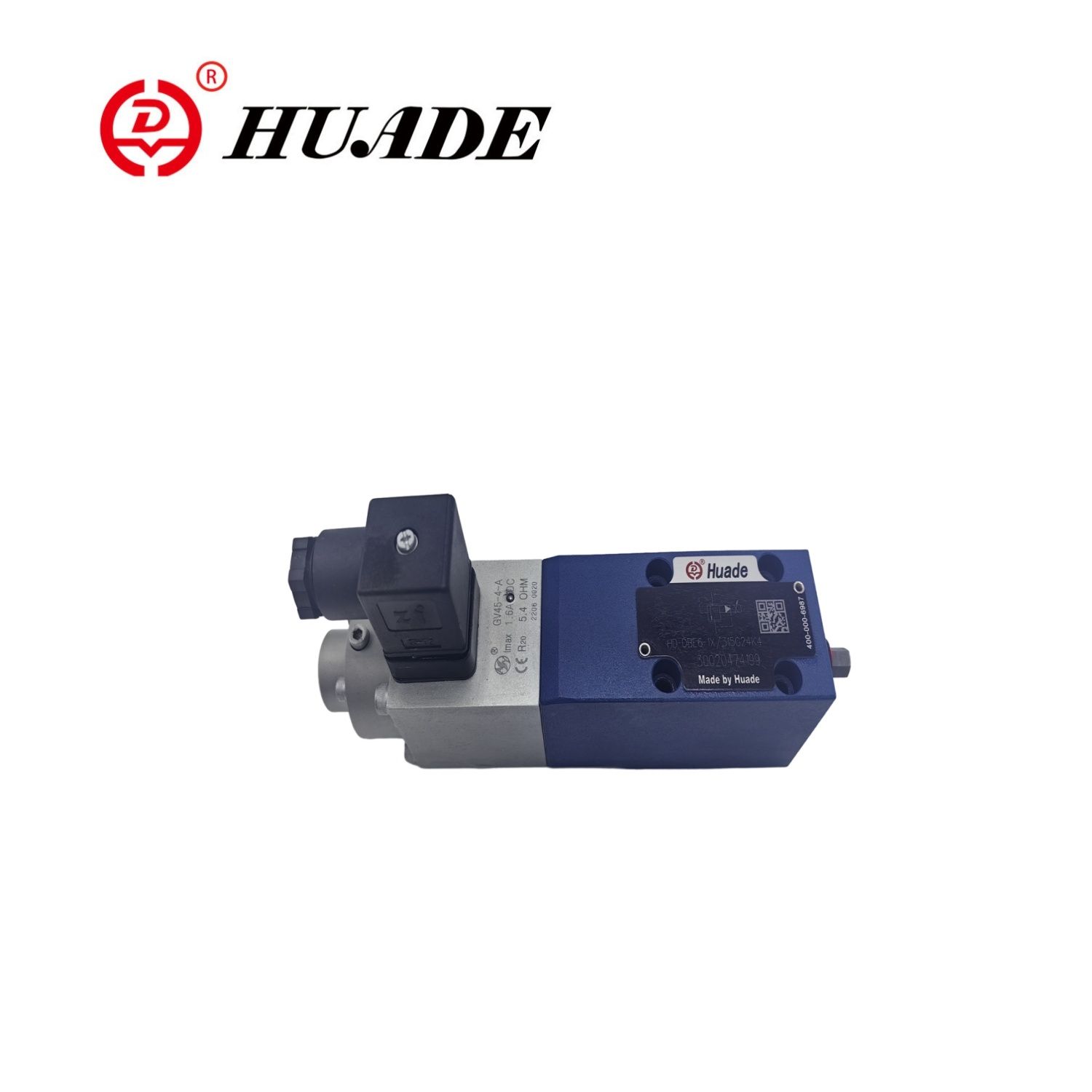

Huade proportsionaalne reljeefventiil DBE-1X on piloothaldusega reljeefventiil, mida juhib proportsionaalne solenoid, mida kasutatakse süsteemi rõhu piiramiseks. See saab süsteemi rõhku pidevalt piirata elektrilise sisendväärtuse põhjal, saavutades sellega hüdraulilise süsteemi rõhu täpse kontrolli. See proportsionaalne klapp vastab CE nõuetele, vastab rahvusvahelistele standarditele ja sobib Rexrothi toodetega.
| Üld- | ||
| Paigaldus | valikuline | |
| Ladustamistemperatuuri vahemik (℃) | -20 kuni +80 | |
| Ümbritseva õhu temperatuurivahemik | Dbe ja zdbe (℃) | -20 kuni+70 |
| Dbee ja zdbee (℃) | -20 kuni +50 | |
| Kaal | Dbe ja zdbe (kg) | 2.4 |
| Dbee ja zdbee (kg) | 2.5 | |
| Hüdrauliline (mõõdetuna ʋ = 46 mm2/s ja t = 40 ° C ± 5 ℃ | ||
| Max. töörõhk | Pordid P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Port T MPA | 5 | |
| Max. müüdav rõhk | Surve etapp 5 MPa | 5 |
| Surve etapp 10 MPa | 10 | |
| Rõhu etapp 20 MPa | 20 | |
| Rõhu etapp 31.5 MPA | 31.5 | |
| Min. Kaasatatav rõhk signaali väärtuses 0 MPa | vaata iseloomulikke kõveraid | |
| Tagasisurvest port A; välise pilootõli äravooluga (Y) | eraldi ja nullsurvega paagile | |
| Pilootõli vool l/min | 0,6O1,2 | |
| Max. vool l/min | 30 | |
| Rõhuvedelik | Mineraalõli (HL, HLP) kuni DIN 51 524 | |
| Rõhuvedeliku temperatuurivahemik | -20to+80 | |
| Viskoossuse vahemik MM2/S | 15 kuni 380 | |
| Elektri- | 24v alalisvool | |
| Min.Control vool (MA) | 100 | |
| Max.Control praegune MA | 1600 | |
| Solenoidne mähise takistus | Külma väärtus temperatuuril 20 ° C (ω) | 0.54 |
| Max. sõjavool (ω) | 7.8 | |
| Kohustus | 100 | |
| Elektriühendused | Dbe ja zdbe | Komponendi pistikuga DIN EN 175 301 ~ 803 |
| Pistikühendus DIN EN 175 301-803 | ||
| Dbee ja zdbee | Komponendi pistikuga DLN 43 563-AM6-3 | |
| Pistikühendus TOE DIN 43 563-BF6-3 | ||
| Klapi kaitse DIN 40 050 -le | IP 65 | |
| DBEE ja ZDBEE kontroll -elektroonika | Integreeritud klapi | |
| DBE ja ZDBE jaoks | ||
| Võimendi Eurocard formaadis analoog | HD-VT-VSPA1-1-1X/ | |
Funktsioonid:
▶ Ventiil süsteemi rõhu piiramiseks
▶ aktiveerimine proportsionaalsete solenoidide kaudu
▶ alamplaadi kinnitamiseks või võileiva plaadi kujundamiseks
▶ Ventiili ja juhtimiselektroonika ühest allikast
▶ Tüübid HD-DBEE ja HD-ZDBEE koos integreeritud juhtelektroonikaga
①LOW näide käsu väärtuse rõhu iseloomuliku kõvera levik
② ② sõltuvalt reguleeritav kaldteed üles ja alla
Rakendus:
DBE-1X proportsionaalset reljeefventiili kasutatakse laialdaselt erinevates hüdrosüsteemides, mis vajavad täpset rõhukontrolli, näiteks ehitusmasinad, metallurgiaseadmed, laevaehitus ja muud põllud.
Proportsionaalsed rõhu reljeefventiilid, tüübid HD-DBE aktiveeritakse proportsionaalse solenoidi abil. Neid ventiile kasutatakse süsteemi rõhu piiramiseks. Nende ventiilide abil on elektrilise käsu väärtuse suhtes võimalik süsteemi rõhku, mis on piiratud.
Need ventiilid koosnevad põhimõtteliselt proportsionaalsest solenoidist (1), korpusest (2), klapi kassetist (3), pooli (4) ja piloot Poppet (8). Proportsionaalne solenoid muundab elektroosti proportsionaalselt mehaaniliseks jõuks. Voolu suurenemine põhjustab solenoidse jõu vastava tõusu. Solenoidne armatuurkamber on täidetud hüdraulilise vedelikuga ja on rõhu tasakaalustatud. Süsteemi rõhu seadistamine viiakse läbi proportsionaalsete solenoidide (1) kaudu käsu väärtuse suhtes. Pordi P -s tulenev rõhk toimib pooli paremal küljel (4). Samal ajal toimib süsteemi rõhk juhtimisjoone (6) kaudu, mis on varustatud avaga (5) pooli vedruga küljele (4). Järgmise vintpüssi kaudu (7) toimib süsteemi rõhk piloot Popppetis (8) võrreldes proportsionaalse solenoidi jõuga (1). Kui süsteemi rõhk on jõudnud eelseadistusele, tõstab piloot Poppet (8) istmelt. Sõltuvalt mudelist saab pilootõli nüüd väljastpoolt välja voolata pordi A (y) või sisemiselt paagi kaudu, see mõjutab survet pooli vedrukoormusega küljele (4). Kui süsteemi rõhk tõuseb jätkuvalt pisut, surub kõrgem rõhk pooli paremal servas vasakule vasakule juhtsendisse T -le T. minimaalse juhtimisvoolu korral, mis vastab käsuväärtusele null -minimaalne seadistatav rõhk seatakse.
Proportsionaalse rõhu reljeefventiili struktuur DBE-1X
Proportsionaalse rõhu reljeefi sümbol DBE-1X
