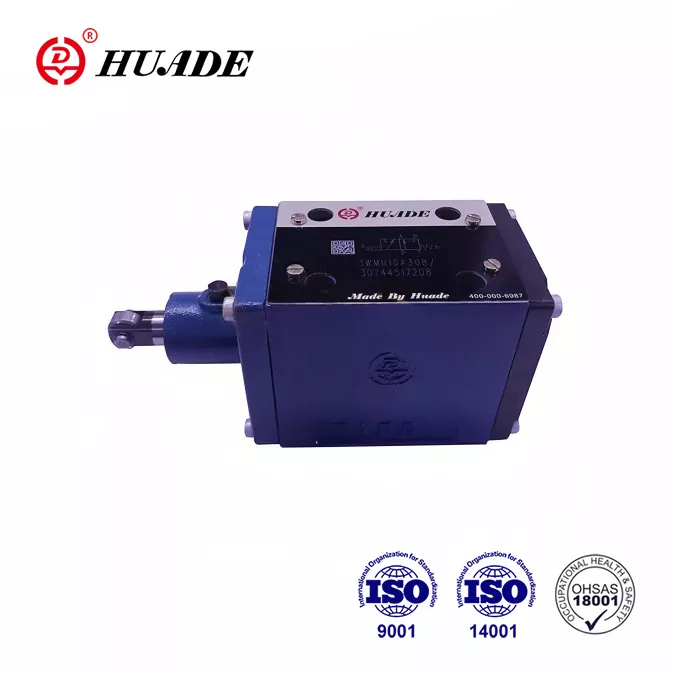

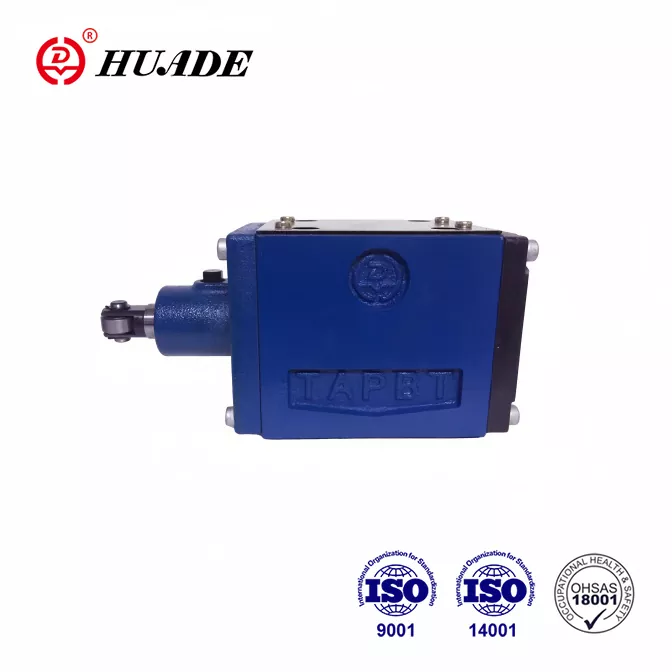

Suunajuhtiventiil WMU

• Toote omadused: otsene töötav spooliklapp, reguleeritav rull-töö, Rexroth-ühilduv disain
• Spetsifikatsioonid: suurus 6/10, maksimaalne rõhk 31,5MPa, voog kuni 60/120 L/min
• Rakendused: sõjaline tööstus, tööstuslikud hüdrosüsteemid, rasked masinad

Saada päring PDF allalaadimine

Tootekirjeldus

Koostöö Rexrothiga alates 1979. aastast kaks korda on Huade lisanud Rexrothi tipptasemel tehnoloogia. Huade® WMU klapp võib täielikult asendada sama mudeli, mida pakub Rexroth. See on konkurentsivõimeline hea kvaliteediga ja madalama hinnaga. Kõigil suunaklappidel on üheaastane garantii ja garantiiaja jooksul saate nautida tasuta hooldusteenuseid. Huade opereerib enam kui 750 tükki USA -st, Jaapanist, Saksamaalt ja Šveitsist imporditud tootmisvahendit. See paneb kvaliteedile suurt stressi. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade® hüdraulilisi ventiile kasutatakse sõjaväevaldkonnas ja muid valdkondi laialdaselt suure jõudluse tõttu laialdaselt.

Suunajuhtimisventiili WMU tooteparameeter

Suurus		6		10
Maksimaalne töösurve	Port A. B. P (㎫)	31,5
	Port T (㎫)	6 -le		16 -ni
Sümbolites A ja B tuleb T -porti kasutada äravooluühendusena Kui töörõhk on üle T -pordis lubatud rõhku
Maksimaalne vool (l/min)		kuni 60		kuni 120
Voolu ristlõige (Juhtimisasend 0		Sümboli Q jaoks 6% nominaalsest ristlõikest
		Sümboli W jaoks 3% nominaalsest ristlõikest
Rõhuvedelik		Mineraalõlid (NBR -pitseri jaoks) või Fosfaatster (FPM -pitseri jaoks)
Rõhuvedeliku temperatuurivahemik （℃）		-30 ～+80
Viskoossuse vahemik (MM2/S)		2,8 kuni 500
Kaal (kg)		Ligikaudu 1,4 100 kuni 121		umbes.3.3
Operatsioonijõud rullkangis		Nullpaagi rõhu juures	100 kuni 121	Kaks positsiooni klapi	70 kuni 140
(N)		surve all	184 kuni 205	Kolm positsiooni klapi	70–175

Suundjuhtimisventiili WMU tootefunktsioon

Funktsioonid:

▶ Reguleeritava rull -tööga otsene töötav poolventiil

▶ Rullihoova komplekti võib astuda 90 °

▶ Radiaaljõud neelavad usaldusväärselt (kuni 30 °)

▶ 19 tüüpi standardne funktsioon

Suunajuhtimisventiili WMR funktsioonid, sektsioon ja sümbolid

WMU suunaventiilid on rulliga töötavad suunaventiilid. Põhimõtteliselt koosnevad need korpusest (1), rullkangist (2), juhtpoolist (3) ja tagasisõidu vedrust (4).

Kui ventiilipooli on ühest positsioonist teise, võib tekkida lubatud väärtus, kui vooluhulk võib tekkida, on vaja pistikprogrammi gaasifunktsiooni. Pistikprogrammi ava on paigaldatud suunaklapi P-porti.

Töötingimuste piiramise tõttu võib klapi voolukiirus ületada lülitusprotsessi ajal iseloomulike kõverate jaoks määratud voolukiirust. Sel juhul on vaja drosselit. See paigaldatakse klapi P -pordi või õliskeemi.
