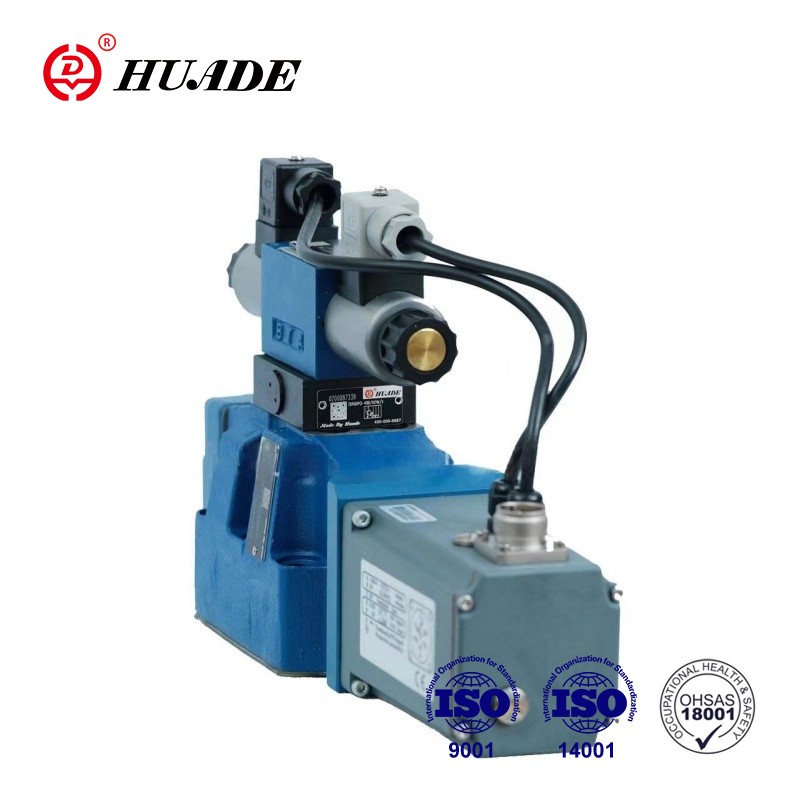

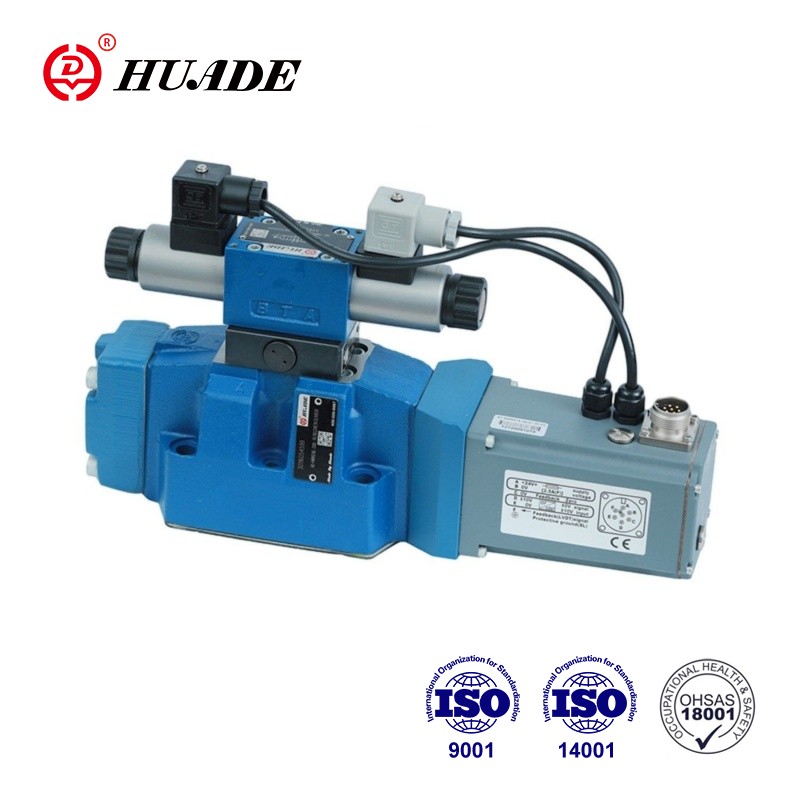

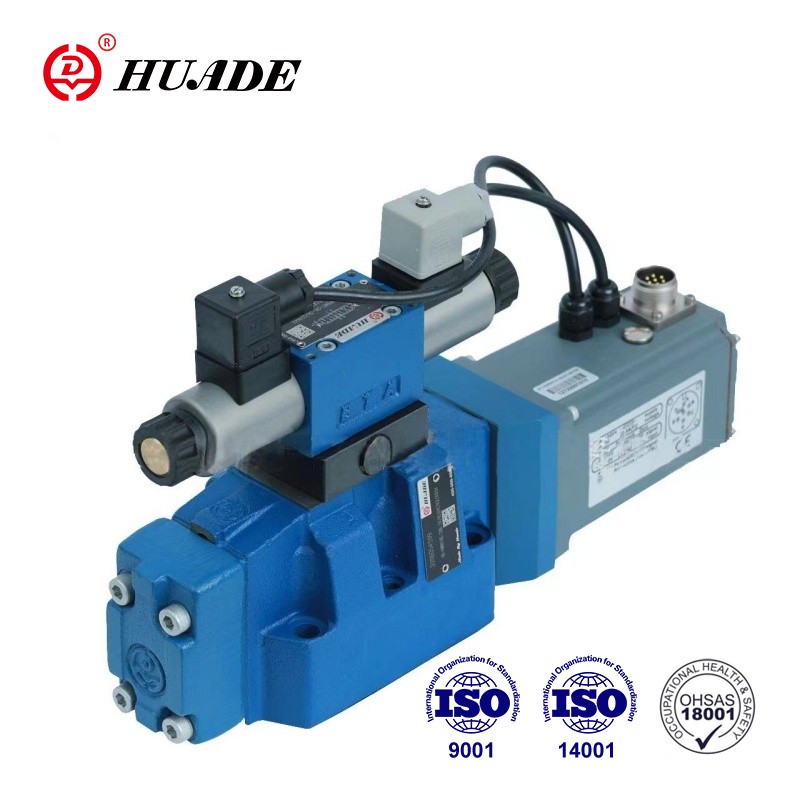

4WRTE tüüpi proportsionaalsed ventiilid on pilootjuhitavad suunajuhtventiilid, millel on elektriline asendi tagasiside, integreeritud elektroonika (OBE) ja valikuline pooli asendi jälgimine. Proportsionaalse ventiili WRTE-4X kõrge täpsus, kiire reageerimine ja stabiilne juhtimine muudavad selle paljudes tööstussüsteemides võtmekomponendiks.
| Kindral | ||||||
| Suurused | 10 | 16 | 25 | 27 | 32 | 35 |
| Kaal (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Paigaldusasend ja kasutuselevõtu teave | Eelistatavalt horisontaalselt | |||||
| Ümbritseva temperatuuri vahemik (°C) | -20..+50 | |||||
| Maksimaalne säilitusaeg (aastad) | 1 * (kui on järgitud säilitustingimusi; vaadake kasutusjuhendit 07600-B) | |||||
| MTTF väärtused vastavalt EN ISO 13849 Aastad | 150 (lisateabe saamiseks vaadake andmelehte 08012) | |||||
| Selle testid vastavalt standardile DIN EN 60068-2-6 | 10...2000 Hz /maksimaalselt 10 g / 10 tsüklit /3 telge | |||||
| Mürakatse vastavalt standardile DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g tipp/30 min. /3 telge | |||||
| Transpordišokk vastavalt DIN EN 60068-2-27 | 15 g / 11 ms /3 amortisaatorit /3 härga | |||||
| Niiske soojus, tsükliline, vastavalt DIN EN 60068-2-30 | Variant 2 +25°C ... +55C, 90% ... 97% suhteline õhuniiskus, 2 tsüklit 24 tundi | |||||
Omadused:
▶Disain töökindluse ja turvalisuse suurendamiseks
1. Automaatne rõhu kompenseerimine põhietapi juhtimiskambrites pilootjuhtventiili abil
2.Põhilava juhtpool vedru keskel ja/või nihutatud asendis
3. Valikuliselt koos pooli asendi jälgimisega
▶Paindlik – sobib asendi, kiiruse ja rõhu reguleerimiseks
▶Täpne – kõrge reaktsioonitundlikkus ja väike hüsterees
Rakendus:
proportsionaalne suundventiil WRTE-4X saab laialdaselt kasutada naftakeemias, autotööstuses, intelligentsetes seadmetes, elektritootmises, metallurgiatööstuses ja muudes tööstusharudes.
WRTE-4X ventiil koosneb põhimõtteliselt kolmest põhisõlmest:
1. Korpus (1) koos põhilava juhtpooliga (2) ja valikulise pooli asendi jälgimisega (13)
2. Integreeritud elektroonika (valikuliselt koos elektroonika kaitsemembraaniga (14)) koos põhiastme induktiivse asendianduriga (3)
3. Pilootjuhtventiil (4) koos juhtpooli/pesaseadmega (5), induktiivse asendianduriga (6) ja rõhu tagastusega põhilava juhtpooli (2) keskse asendi jaoks.
Pingevaba proportsionaalsete solenoididega (7; 8) on põhilava juhtpooli (2) keskasend tänu tsentreerimisvedrule (9) ja rõhu tagasivoolule.Pealava juhtpooli (2) juhtimine pilootjuhtventiili kaudu ( 4)→ põhilava juhtpool (2) asetseb reguleeritult.Piloojuhtklapi (4) juhtpooli juhtimine proportsionaalsete solenoidide (7;8) solenoidjõu muutmise teel.Käsu ja tegelikud väärtused integreeritud elektroonikas.Pilootõli etteandmine pilootjuhtventiilile sisemiselt pordi P kaudu või väljast pordi X kaudu Pilootõli tagasivool sisemiselt pordi T kaudu või väliselt Y kaudu paaki. Käsu väärtusega O V juhib elektroonika põhilava juhtpool (2) keskasendis.
Sümbol Proportsionaalne suundventiil WRTE-4X
