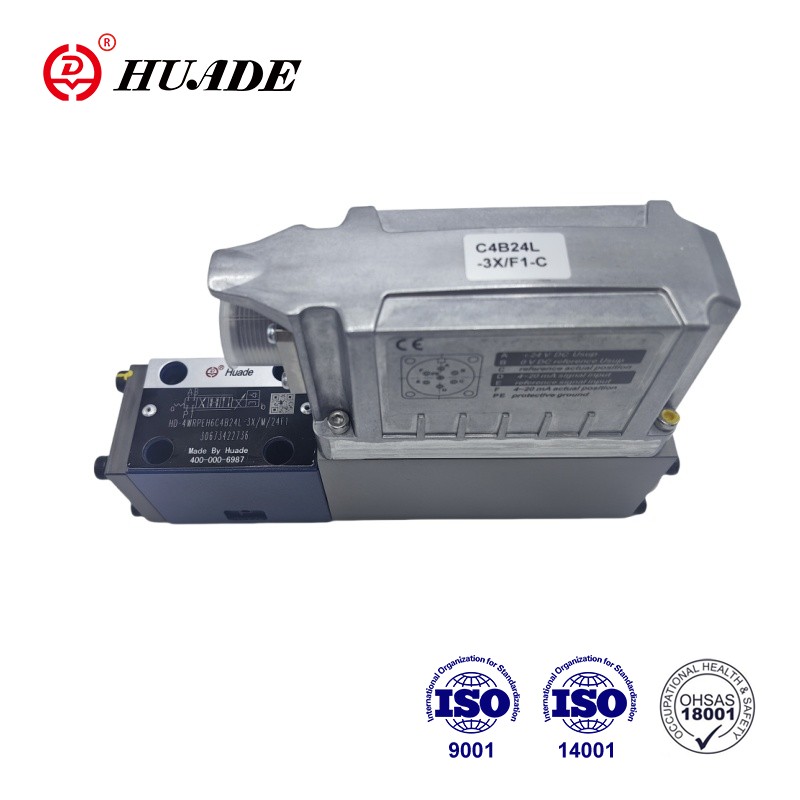

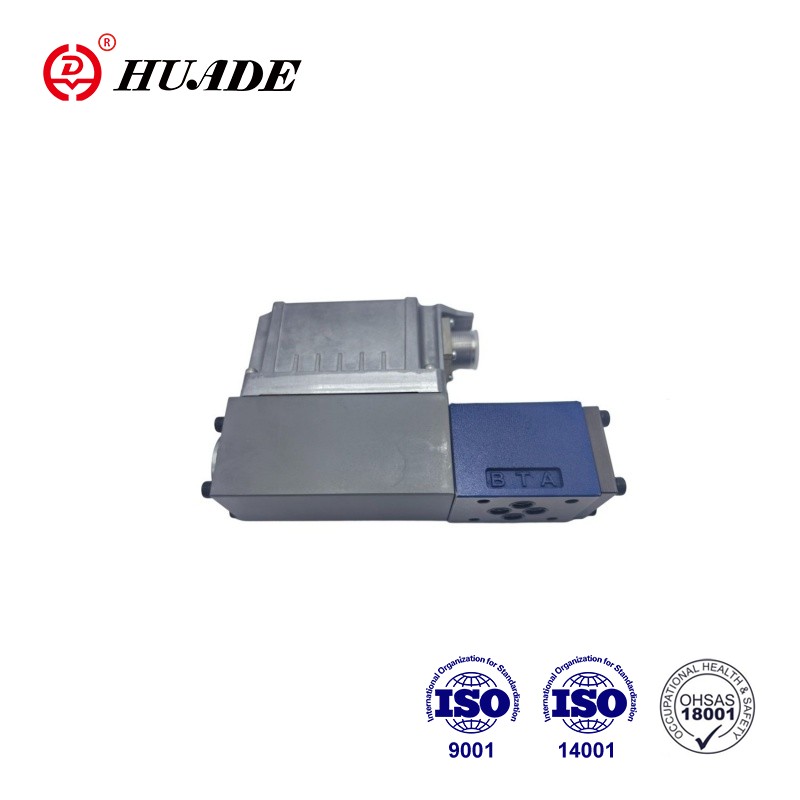

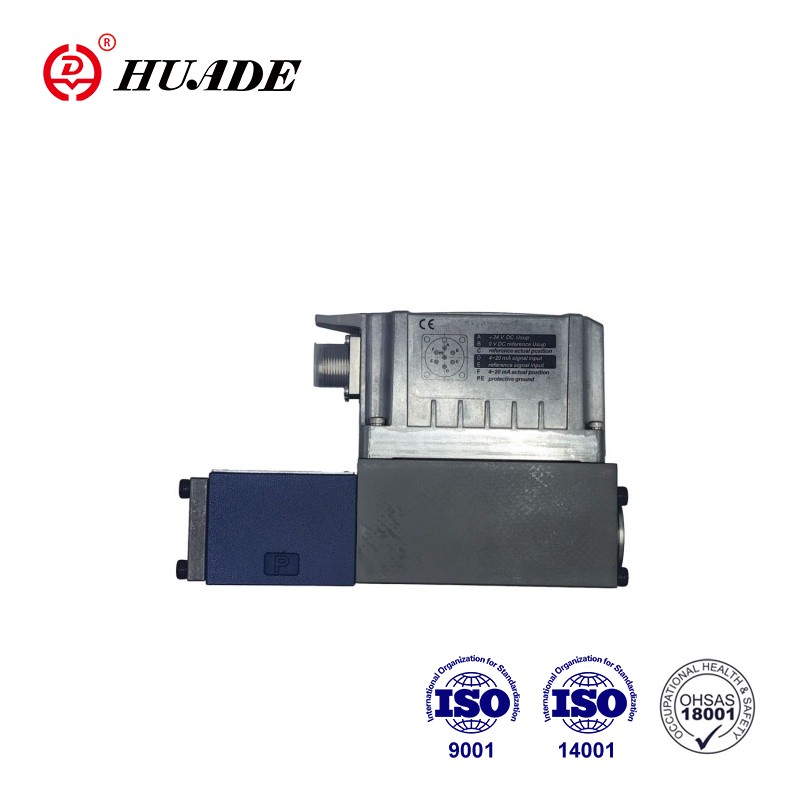

4WRPEH 6-3X tüüpi ventiilid on otsejuhitavad suunajuhtventiilid, millel on elektriline asendi tagasiside ja integreeritud elektroonika (OBE). Proportsionaalse suunaga servoventiil 4WRPEH 6-3X on ülitäpne juhtventiil, mis ühendab proportsionaaltehnoloogia servotehnoloogiaga. 4WRPEH 6-3X kasutatakse laialdaselt mitmesugustes protsessivoogudes ja seadmete operatsioonides, nagu hüdrosüsteemides nafta-, keemia-, metallurgia- ja muudes tööstusharudes, et juhtida erinevaid protsessivoogusid ja seadmete toiminguid.
| Tehnilised andmed | ||
| Kindral | ||
| Ühenduse tüüp | Alusplaadi kinnitus | |
| Teisaldamismuster | ISO 4401-03-02-0-05 | |
| Kaal (kg) | 2.9 | |
| Paigaldusasend | Ükskõik milline | |
| Ümbritseva temperatuuri vahemik (°C) | –20 … +60 | |
| Transporditemperatuur (°C) | –30 … +80 | |
| Maksimaalne säilitusaeg (aastad) | 1 | |
| Maksimaalne suhteline õhuniiskus (ilma kondensatsioonita) (%) | 95 | |
| Kaitseklass vastavalt EN 60529 | IP65 (kui kasutatakse sobivaid ja õigesti paigaldatud ühenduspistikuid) | |
| Maksimaalne pinnatemperatuur (°C) | 150 | |
| MTTFD väärtus vastavalt standardile EN ISO 13849 (aastad) | 150 (lisateavet leiate andmelehelt 08012) | |
| Selle testid vastavalt standardile DIN EN 60068-2-6 | ▶ Ilma summutusplaadita | 10 ... 2000 Hz / maksimaalselt 10 g / 10 tsüklit / 3 telge |
| ▶ summutusplaadiga 1) | 10 ... 2000 Hz / maksimaalselt 10 g / 10 tsüklit / 3 telge | |
| Mürakatse vastavalt standardile DIN EN 60068-2-64 | ▶Ilma summutusplaadita | 20 … 2000 Hz / 10 gRMS / 30 g tipp / 30 min. / 3 telge |
| ▶ summutusplaadiga 1) | 20 ... 2000 Hz / 10 gRMS / 30 g tipp / 24 h / 3 telge | |
| Transpordišokk vastavalt DIN EN 60068-2-27 | ▶ Ilma summutusplaadita | 15 g / 11 ms / 3 amortisaatorit / 3 telge |
| ▶ summutusplaadiga 1) | 15 g / 11 ms / 3 amortisaatorit / 3 telge | |
| Amort vastavalt standardile DIN EN 60068-2-27 | ▶ summutusplaadiga 1) | 35 g / 6 ms / 1000 lööki / 3 telge |
| Vastavus | ▶ CE vastavalt EMC direktiivile 2014/30/EL, testitud vastavalt | EN 61000-6-2 ja EN 61000-6-3 |
| ▶ RoHS direktiiv | 2011/65/EL | |
| Hüdrauliline | ||||||
| Maksimaalne töörõhk | ▶ Pordid A, B, P (riba) | 350 | ||||
| ▶ Port T (riba) | 250 | |||||
| Hüdraulika vedelik | Vaata tabelit lk 7 | |||||
| Viskoossuse vahemik | ▶ Soovitatav (mm2/s) | 20…100 | ||||
| ▶ Maksimaalne lubatud (mm2/s) | 10…800 | |||||
| Hüdraulikavedeliku temperatuurivahemik (läbilennul) (°C) | -20 … +70 | |||||
| Hüdraulikavedeliku maksimaalne lubatud saasteaste; puhtusklass vastavalt ISO 4406 (c) | Klass 18/16/13 3) | |||||
| Nimivool (∆p = 35 baari juhtserva kohta) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Kasutuspiirang (∆p) seoses tõrkekindlale üleminekuga (väärtused kehtivad liidetud servale) | ▶ Sümbolid C3, C5, C (tulp) | 350 | 350 | 350 | 350 | 160 |
| ▶ Sümbolid C1, C4 (riba) | 350 | 350 | 280 | 250 | 100 | |
Omadused:
▶Usaldusväärne – tõestatud ja vastupidav disain
▶Ohutu – juhtpooli tõrkekindel asend väljalülitatud olekus
▶Energiasäästlik – ei vaja pilootõli
▶Kõrge kvaliteet – servokvaliteediga juhtpool ja hülss
▶Paindlik – sobib asendi, kiiruse ja rõhu reguleerimiseks
▶Täpne – kõrge reaktsioonitundlikkus ja väike hüsterees
▶IO-Linki liides, valikuline. IO-Linkiga klapi kasutamine sulgelemendina kuni kategooria 3, PL d vastavalt EN 13849-1.
Rakendus:
Proportsionaalse suunaga servoventiili 4WRPEH 6-3X kasutatakse laialdaselt tööstusautomaatika, tuuleturbiinide, tööpinkide juhtimise, masinaehituse, lennunduse, laevaehituse ja meretehnika valdkonnas.
Seadistamine
Kõrge reaktsiooniga klapp HD-4WRPEH koosneb peamiselt:
▶ Klapi korpus koos juhtpooli ja servokvaliteediga hülsiga (1)
▶ Juhtsolenoid asendianduriga (2)
(valikuliselt elektroonikakaitsemembraaniga (5))
▶ Sisseehitatud elektroonika (OBE) (3) analoog- või IO-Linki liidesega (4) (valikuliselt koos summutusega
plaat (6))
Funktsioon
Integreeritud elektroonika (OBE) võrdleb määratud käsu väärtust positsiooni tegeliku väärtusega. Juhthälvete korral aktiveerub käigusolenoid. Muutunud solenoidjõu tõttu reguleeritakse juhtpool vedru vastu. Käigu/juhtpooli ristlõiget juhitakse proportsionaalselt käsu väärtusega. Kui käsuväärtuse eelseadistus on 0, reguleerib elektroonika juhtpooli vedru vastu keskasendisse. Deaktiveeritud olekus on vedru maksimaalselt pingevaba ja klapp on tõrkekindlas asendis.
Ohutusfunktsioon (IO-Linki väljalülitamine)
Lülitades välja toitepinge IO-Linki juhtseadme (klassi B-port) kontaktidelt 2 ja 5, saab IO-Linki klapi ohutult välja lülitada. Pärast toitepinge väljalülitamist seatakse klapi juhtpool tõrkekindlasse asendisse. Et tagada ka ohutusseiskamise hüdrauliline eeldus, tuleb arvestada ka juhtpooli/hülsi kattumisega.
Piisava kattuvuse tagavad sümbolid C3, C5, C4 ja C1.
Ohutu sulgemine ei kuulu IO-Linki ventiili koosseisu ja seda tuleb masina ohutu konstruktsiooni jaoks arvesse võtta.
Kontrollige solenoidi väljalülitamist
Järgmiste tõrgete korral lülitatakse juhtsolenoidid pingest välja integreeritud elektroonika (OBE) abil ja juhtpool seatakse tõrkekindlasse asendisse:
▶ Minimaalse toitepinge langemine allapoole
▶ Ainult liideses "F1":
– Alla minimaalse voolu käsuväärtuse 2 mA (sisaldab käsuväärtuse rea kaabli katkemist (vooluahel))
▶ Ainult liideses "L1":
- Luba passiivne, sidekatkestus (valvekoer)
– Sisemise IO-Linki vea korral
▶ Ainult liideses "C6":
– Lisaks vabastage mitteaktiivne
summutusplaat "D"
Summutusplaat vähendab kiirenduse amplituute pardaelektroonikal (sagedused >300 Hz).
Märkus:
Summutusplaadi kasutamine ei ole soovitatav peamiselt madalsagedusliku ergastusega rakendustes
Elektroonika kaitsemembraan "-967"
Integreeritud elektroonika (OBE) korpusesse kondensaadi tekke vältimiseks võib kasutada elektroonika kaitsemembraani (5).
Soovitatav kasutamiseks väljaspool tööstusharu standardseid tingimusi, kus on kõrge õhuniiskus ja olulised tsüklilised temperatuurimuutused (nt välistingimustes).
Sümbolid Proportsionaalne suunaservoventiil 4WRPEH 6-3X
