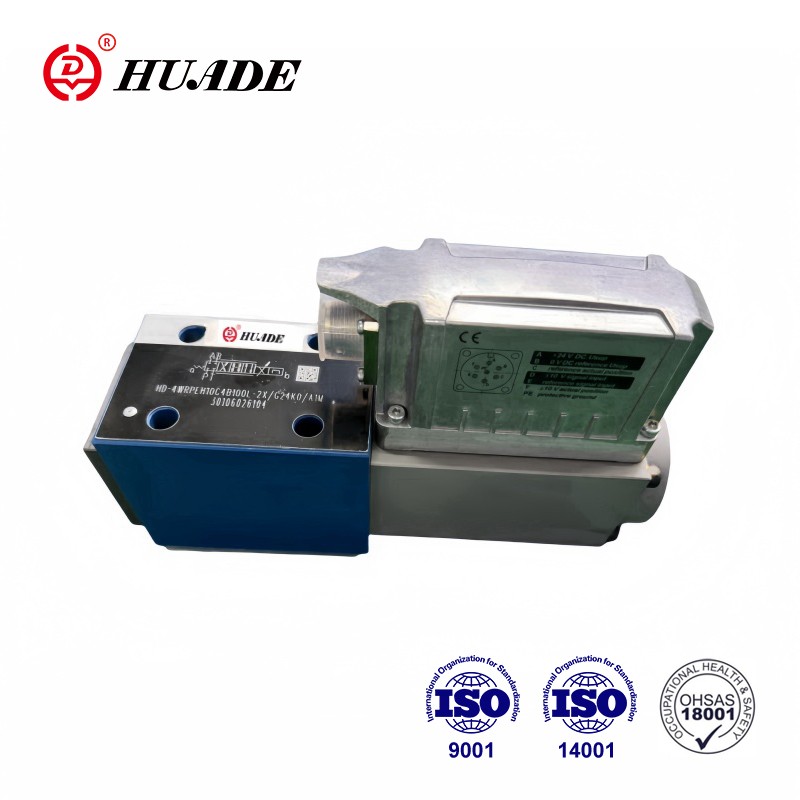

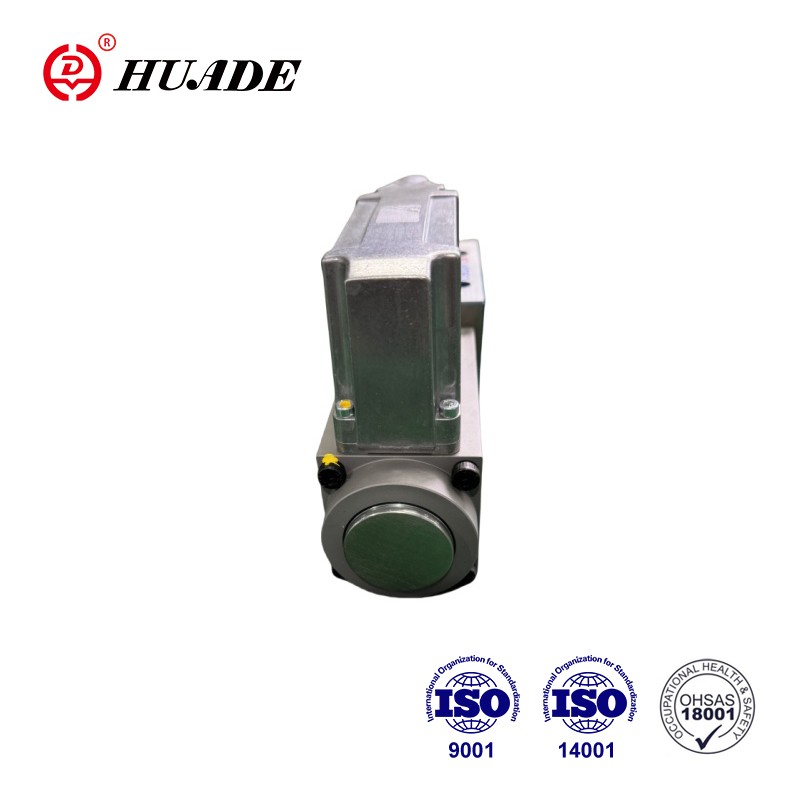

Proportsionaalne servoventiil 4wrpeh-2x

See ventiil 4WRPEH-2X on otsetoimeline servo proportsionaalne ventiil, millel on integreeritud digitaalse telje kontroller ja väljaBus-liides. Seal on kahe suurusega, nimelt suurus 6 ja suurus 10. 4WRPEH-2X on alamklapp. 4WRPEH-2X integreeritud elektroonilised komponendid võrdlevad määratletud juhtväärtused tegelike positsiooni väärtustega. Huade proportsionaalne servoklapp on oma klientide seas suure jõudluse ja madalama hinna tõttu saavutanud suure maine.

Proportsionaalse servoventiili tooteparameeter 4WRPEH-2X

Proportsionaalse servoventiili 4wrpeh-2X tootefunktsioon ja rakendamine

Funktsioonid:

▶ Otsesed kontrollitud kontra1 ventiilid NG6 ja NG10 koos servo kvaliteedikontrolli kolvi ja varrukaga

▶ Ühepoolne toiming, 4/4 tõrkeohutu positsioon välja lülitatud

Tingimus:

-integreeritud digitaalse telje juhtimise funktsionaalsus (IAC-R):

● Helitugevuse voolu juhtimine

● Asendi kontroll

● Survekontroll

● P/Q funktsioon

● Vabastage asukoht/rõhk ja asukoht/

Võimsuseeskirjad:

● NC funktsionaalsus (võimalik eraldi töö)

-Analog ja digitaalsed liidesed sihtmärgi ja tegelike väärtuste jaoks

● 4 x analoogndurid (+/- 10 V või 4..20 mA) või

● 1 x pikkusega mõõtesüsteem (1VSS või SSI) ja 2 analoog

Andurid:

-seadistatud eelseade/tegelik väärtus tagasiside analoog (vool või pinge) või väljabussi kaudu

- analoog/digitaalsed sisendid/väljundid konfigureeritavad

- Valikuline varikatus, Modbus, Ethernet/IP, EtherCat ning PROFINET ja muid bussiprotokolle saab kasutada koos tavapäraste PLC-de, kontrollerite ja Orupper Compectioniga

Rakendus:

Proportsionaalse servoklapi 4WRPEH-2X funktsioon on see, et integreeritud elektroonilised komponendid võrdlevad määratud juhtväärtused tegelike positsiooni väärtustega.

Proportsionaalse suunaklapi sektsioon ja sümbol 4wrke-3x

Struktuur:

Ventiilid hõlmavad peamiselt:

▷ Otsekontrollventiil, millel on juhtkolb ja servokvaliteediga varrukas (1)

Proportsionaalne elektromagnet klapi südamiku nihke tagasiside abil (2)

▷ Analoog- ja digitaalse anduri liideste ja FieldBus -ühendusega integreeritud digitaalse telje kontroller (3)

Klapi funktsioon:

Kontrollhälbe korral aktiveeritakse mähis. Mähise magnetilise jõu muutuste tõttu. CORNO1 klapi südamik seisab reguleerimiseks vedrule. Ventiilipooli käik ja praeguse ristlõikepinna kohal. Otseselt võrdeline juhendisignaaliga. Kui eelseadistatud juhtimisväärtus on 0, siis elektrooniline element. Reguleerige juhtventiili südamikku vedrujõule ja liigutage see keskpunkti. Passiivses olekus ajab vedru klapi südamikku panema

see ebaõnnestub turvalises asendis.

-Liikumise telje kontroller rakendab järgmised juhtimisfunktsioonid

• Mahu voolu juhtimine

• Positsioonikontroll

• Surve/jõu kontrollimine

• Vabastage positsioon/rõhk ja positsiooni/jõu kontrollimine

- Käsu väärtuse saab sisestada analoogliidese (x1) või sisendi kaudu siiniliidese x4 kaudu

-Tegelikku väärtust saab lugeda analoogliidese (x1) kaudu või saada bussiliidese x4 kaudu

- Juhtimisparameetrid saab siini kaudu seada

-prügi diagnoosimine

Integreeritud elektroonilised komponendid võimaldavad juhtimist järgmistes rikketingimustes, mähise kaotab võimsuse ja juhtventiili südamik naaseb ebaõnnestunud ohutu positsiooni.

• Võimsuse rike

• Ventiili südamiku nihkeanduri avatud vooluahela tõrge

• Suhtlusrike

• 4-20 mA käsusignaali avatud vooluringi tõrge

• Väline nihkeanduri talitlushäire

• Väline nihkeanduri talitlushäire
