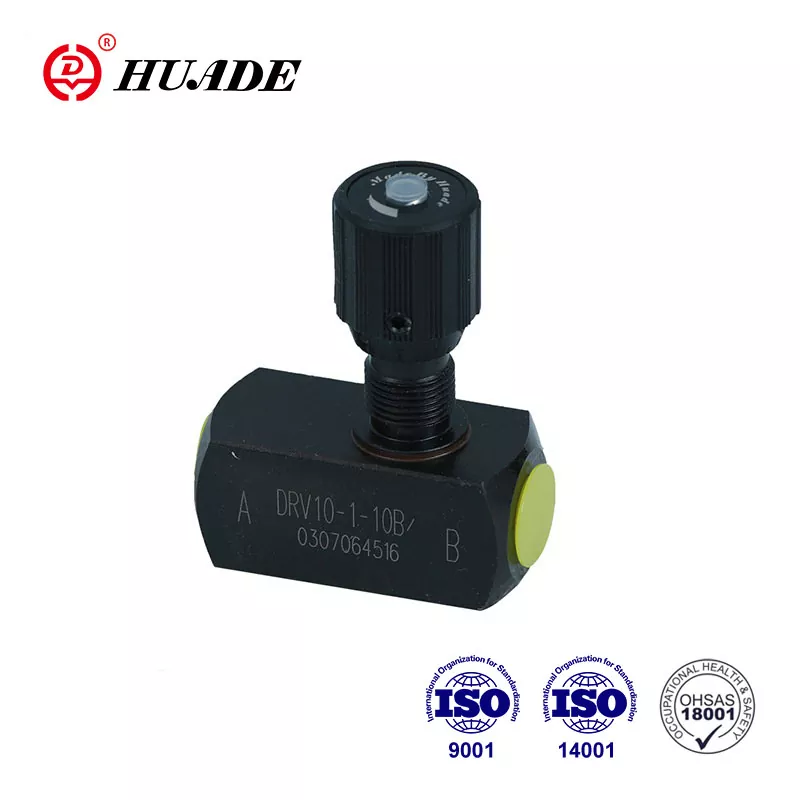

Drosselklapp DRV

DRV tüüpi ventiilid on drossel- / tagasilöögiklapp. Sellel ventiilil on lihtne struktuur ja seda kasutatakse laialdaselt. Tänu kahele pikaajalisele koostööle Rexrothiga suudavad Huade® hüdraulilised drosselklapid vastata rahvusvaheliste kaubamärkide sarnaste toodete kvaliteedile. Need on taskukohane alternatiiv neile esmaklassilistele kaubamärkidele. Huade® on Hiinas tuntud kaubamärk.

Drosselklapi tagasilöögiklapi DRV tooteparameeter

Materjal	Teras	Messing	Roostevaba teras
Max lubatud töörõhk (MPa)	kuni 35	kuni 15	kuni 35
Tagasilöögiklapi pragunemisrõhk (tüüp DRV)	0,05 (vajadusel on saadaval pragunemisrõhk)
Vedelik	Mineraalõli või fosfaatester
Vedeliku temperatuurivahemik (℃)	-30 kuni +80
Viskoossusvahemik (mm²/s)	10 kuni 800
Paigaldusasend	valikuline

Drosselklapi tagasilöögiklapi DRV tooteomadused ja rakendus

Omadused:

▶ Keermestatud ühendus

▶ Alusplaadi kinnitus

Rakendus:

DRV tüüpi drossel-/kontrollventiilid seavad täpse õlivoolu ühes suunas ja võimaldavad vaba tagasivoolu vastassuunas.

Drosselklapi tagasilöögiklapi DRV osa ja sümbol

Drossel-/kontrollklapp DRV koosneb põhiliselt korpusest (1), reguleerimisnupust (2) koos lukustusseadmega (3). Pöörates reguleerimisnuppu (2) vasakule, suurendab spindel (4) koos drosseltihvtiga (5) voolusektsiooni (6) maksimumini. Pöörates reguleerimisnuppu (2) paremale, vähendab spindel (4) koos drosseltihvtiga (5) voolusektsiooni (6), kuni see suletakse täielikult ilma lekketa. Kordusseadistuse jaoks on spindli (4) ülemises otsas värviskaala (7). Värvilise kolmnurga (8) ala näitab, kui kaugele klapp on avatud (mida suurem on värviline kolmnurk, seda suurem on ava) . Vooluhulga seadistus lukustatakse lukustusseadme (3) abil.

Drosselklapi tagasilöögiklapi DRV struktuur

Drosselklapi tagasilöögiklapi DRV sümbol
