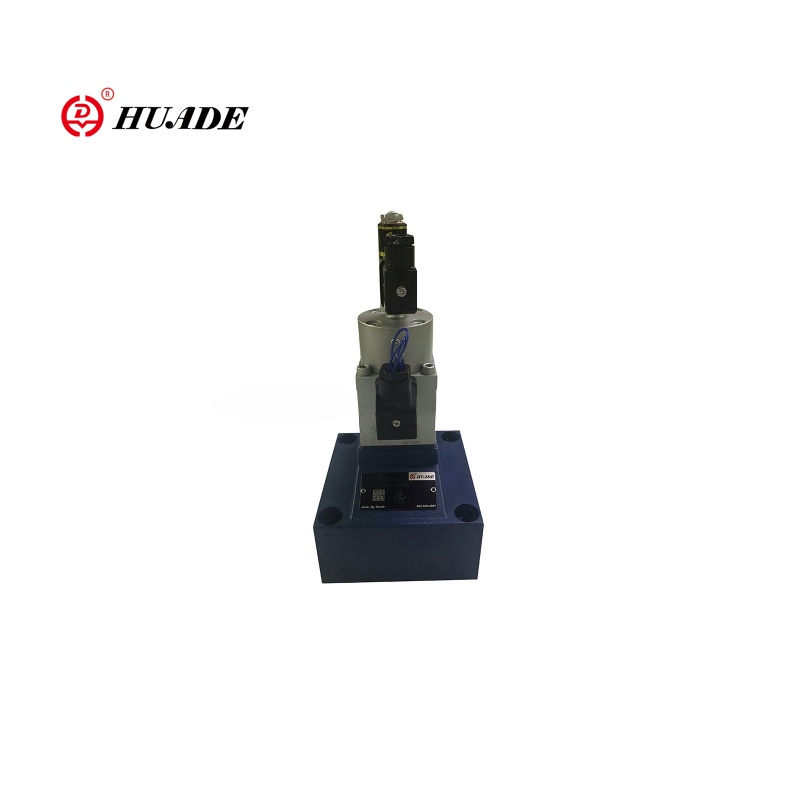

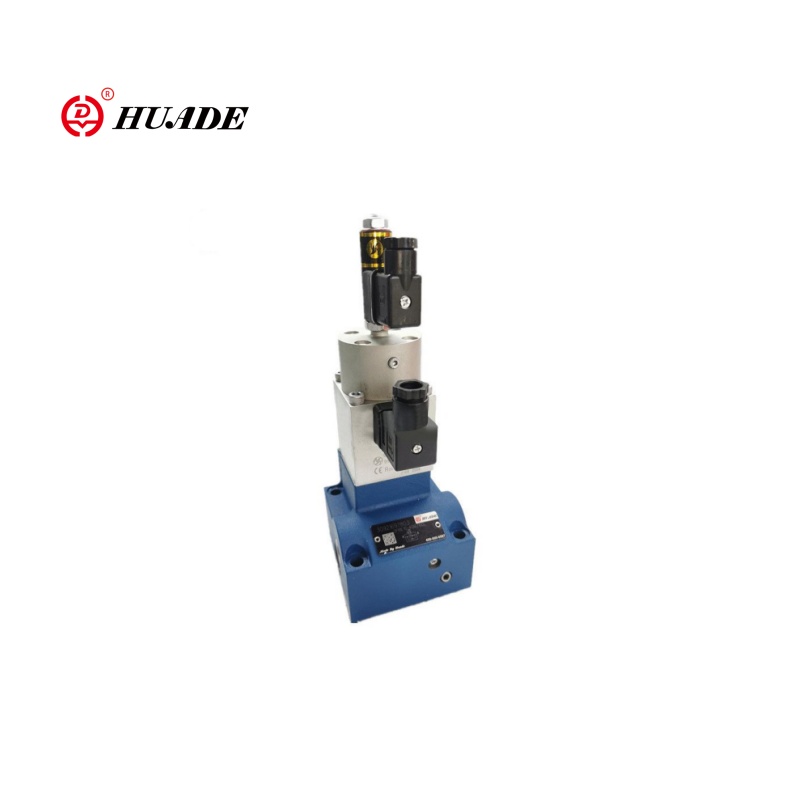

Proportsionaalne voolu juhtimisventiil 2FRE16

2FRE16 kahesuunaline proportsionaalne voolu juhtimisventiil on suure jõudlusega proportsionaalne voolujuhtimisventiil, mis sobib rakendusteks, kus hüdrauliliste ajamite (silindrid või mootorid) kiirus tuleb täpselt reguleerida. Võrreldes proportsionaalse klapi 2FRE10 -ga on klapi 2FRE16 suurem läbimõõt, võimaldades suuremat vooluvahemikku. Ja proportsionaalne klapp 2FRE16 sobib kõrgema võimsusega hüdrosüsteemide jaoks.

Proportsionaalse vooluhulga ventiili produktiparameeter 2FRE16

Hüdrauliline
Töörõhk (MPA)	31.5
Minimaalne rõhu erinevus (MPA)	Suurus 10	suurus 16
	0,3 ~ 0,8	0,6 ~ 1
Rõhuvedelik	Mineraalõli (NBR -tihendi jaoks), fosfaat ester (FPM -tihendi jaoks)
Viskoossuse vahemik (MM2/s)	2,8 kuni 380
Rõhuvedeliku temperatuurivahemik (℃））	-20 kuni +70
Hüsterees (%)	＜ ± 1qmax
Korratavus (%)	＜ 1 Qmax
Proovi levik (%)	＜ ± 2
Paigaldus	valikuline
Kaal (kg)	6	8.3
Elektri-
Pinge tüüp	DC 24V
Solenoidi mähise takistus (ω)	Külm väärtus 20 ℃ 10, maksimaalne soe väärtus 13,9
Max. Võim (VA)	50
Induktiivsus (MH)	6 kuni 8
Ostsillaatori sagedus (KHz)	2.5
VT-5010S30 isolatsiooni nõudlus IP65	Ip65

Funktsioonid:Proportsionaalse voolujuhtimisventiili 2FRE16 tootefunktsioon ja rakendamine

▶ Voolu rõhu kompenseeritud kontrolli all oleva rõhu kompenseerijaga ventiil

▶ aktiveerimine proportsionaalse solenoidi kaudu

▶ Kontrolliase elektripositsiooni tagasiside abil

▶ Asendimuunduri mähise saab aksiaalselt liigutada, muutes juhtpunkti nullpunkti reguleerimise lihtsaks, ilma et oleks vaja elektroonikat (elektrihüdrauliline) puudutada

▶ Klapi ja elektrilise võimendi VT 5004 minimaalse proovi variatsioon (eraldi tellimus)

Rakendus:

Proportsionaalset voolujuhtimisventiili 2FRE16 kasutatakse laialdaselt raskete tööstuslike hüdrosüsteemide, tehniliste masinate ja mobiilsete hüdraulikate, metallurgia ja kaevandusseadmetes.

Tüüpilised süsteemi näited ： Ekskavaatori kopa juhtimisahela

PLC → Proportsionaalne võimendi → 2FRE16 → Hüdraulilised silindrid

                    ↑

 Rõhuandur (suletud silmuse tagasiside)

Sisendielektrilist signaali reguleerimisega saab ämbri liikumist hüdraulilise šoki vältimiseks sujuvalt kiirendada/aeglustada.

Proportsionaalse voolujuhtimisventiili funktsioon ja osa 2FRE16

Tüüp 2FRE .. Proportsionaalsel voolujuhtimisventiilidel on kahesuunaline funktsioon. Nad saavad rakendatud elektrilise käsu väärtusest reguleerida voolu, mis on rõhk ja suures osas temperatuuri kompenseeritud.

Põhimõtteliselt koosnevad need korpusest (1), proportsionaalsest solenoidist koos induktiivse positsioonimuunduriga (2), mõõtes ava (3), rõhukompensaator (4), löögipiirajat (5), samuti valikulist kontrollventiili (6).

Voolu seadistamine määratakse (0 bis 100 %) käsu väärtuse potentsiomeetril. Rakendatud käsu väärtus, mis põhjustab võimendi kaudu ja proportsionaalset solenoidi, mõõteraamatu reguleerimist (3). Mõõtmis ava asukoht (3) saadakse positsioonimuunduri abil. Käsu väärtusest kõrvalekalded kompenseeritakse positsiooni tagasiside juhtimisega.

Rõhukompensaator (4) hoiab rõhu langust mõõtmispunktis (3) konstantses väärtuses. Seetõttu kompenseeritakse vool.

Väike temperatuuri triiv saavutatakse mõõteraamatu kujundamise tõttu. 0 % -lise käsuväärtusega on mõõtmis ava suletud.

Võimsuse või kaabli purunemise korral positsioonimuunduri mõõtmisel sulgub. 0 % -lise käsu väärtusest on hüppevaba algus võimalik. Kahe elektrivõimendi kaldtee kaudu on võimalik mõõtmis ava avanemist ja sulgemist edasi lükata.

Kontrollklapi (6) kaudu on vaba vool võimalik B -st A -ni A -ni.

Strcture Proportsionaalne voolu juhtimisventiil 2FRE16

Proportsionaalse voolujuhtimisventiili sümbolid 2FRE16
