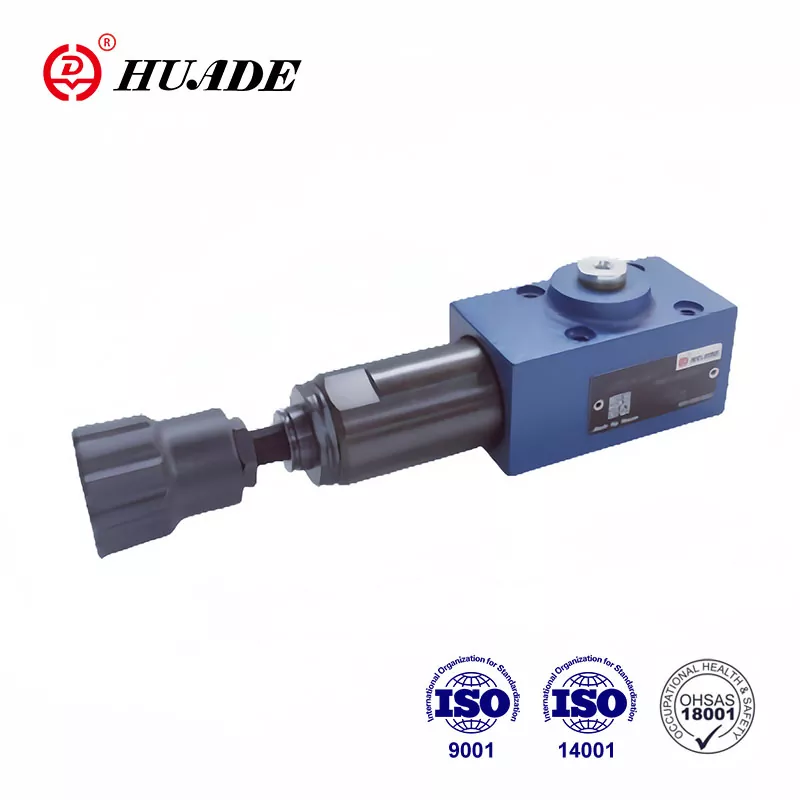

Klapi tüüpi Dz 6 dp on otsene töötav rõhujada. Kahe pikaajalise ja põhjaliku koostöö kaudu Rexrothiga saavad Huade® hüdraulilised rõhuventiilid vastata Rexrothi jõudlusele. Seda rõhujärjestusventiili saab laialdaselt kasutada tõste- ja transpordimasinate, ehitusmasinate, tööstussõidukite, tööriistade, laevade, metallurgia ja muude seadmete hüdraulilises süsteemis.
|
Tehnilised andmed |
|
|
Sisselaske rõhk, port P, B (x） (MPA) |
kuni 31,5 |
|
Väljalaske rõhk, port A (MPA) |
21,0 -ni |
|
Tagarõhk, port T (MPA) |
16,0 |
|
Max.Permsisseble vool (l/min) |
kuni 60 |
|
Vedelikud |
Mineraalõli (NBR -tihendi jaoks) või fosfaat ester (FPM -tihendi jaoks) |
|
Viskoossuse vahemik (MM ²/S) |
10 ~ 800 |
|
Vedeliku temperatuuri vahemik (℃) |
-30 kuni +80 |
|
Vedeliku puhtus (um) |
Vedeliku puhtuse maksimaalne lubatud lubatud aste NAS 1638 9. klassi saastumise aste |
|
Max.flow (l/min) |
kuni 60 |
Funktsioonid:
▶ alamplaadi kinnitamiseks
▶ 5 rõhuastme
▶ 4 Elementide kohandamine:
. Pöörlev nupp
. Pea kruvi kuusnurga ja kaitsekorgiga,
Lukustatav pöörlemisnupp skaalaga
Pöördnupp skaalaga
▶ Kontrollige klapp, valikuline
▶ Kinnitusmuster DIN 24 340, vorm A, ISO 4401 ja CETOP - RP 121H
Rakendus:
Rõhujärjestuse klapi Dz 6 dp kasutatakse teise süsteemi rõhust sõltuva ühenduse jaoks.
Järjestuse rõhu seadistamine toimub reguleerimise elemendi (4) kaudu.
Vedru (3) hoiab kontrollpooli (2) neutraalses asendis, klapp on blokeeritud. Rõhk kanalil p -s on juhtjoone (6) kaudu vedru (3) vastas asuva juhtimispooli (2) pooli pinnal.
Kui kanal P rõhk jõuab vedru (3) seatud väärtuseni, liigutatakse juhtimispooli (2) vasakule ja ühendus p avatakse. Kanali A süsteem on ühendatud ilma rõhu vähenemiseta kanal.
Juhtimissignaal pärineb sisemiselt juhtimisjoone (6) kaudu kanalilt P või väliselt pordi B (x) kaudu.
Sõltuvalt ventiili kasutamisest on lekkeõli äravool väliselt pordi t (y) või sisemiselt A kaudu A -kaudu.
DZ 6 dp 1 -50b struktuur
DZ 6 DP-10B sümbolid
