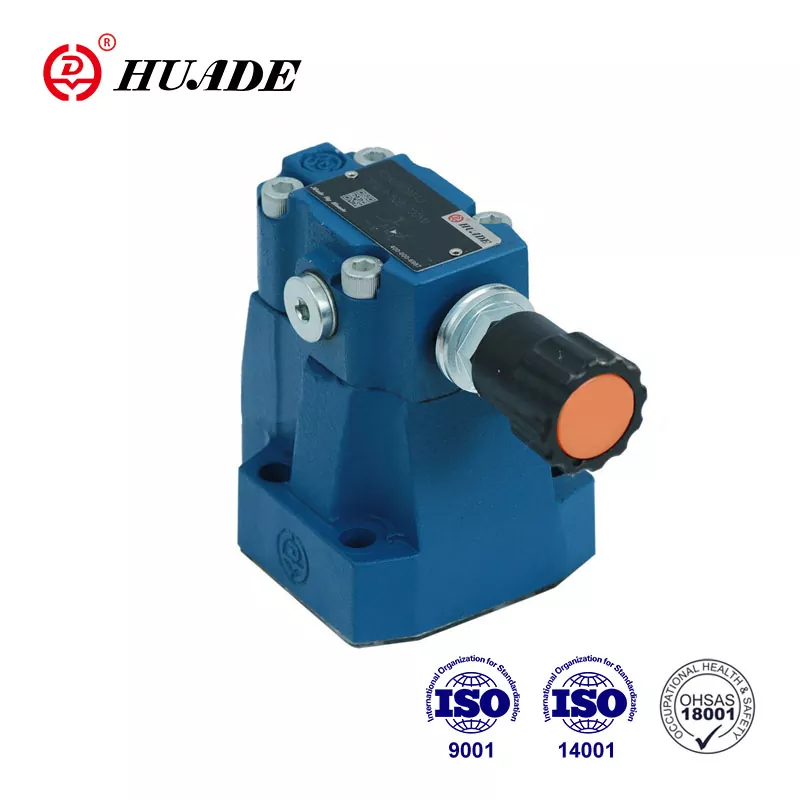

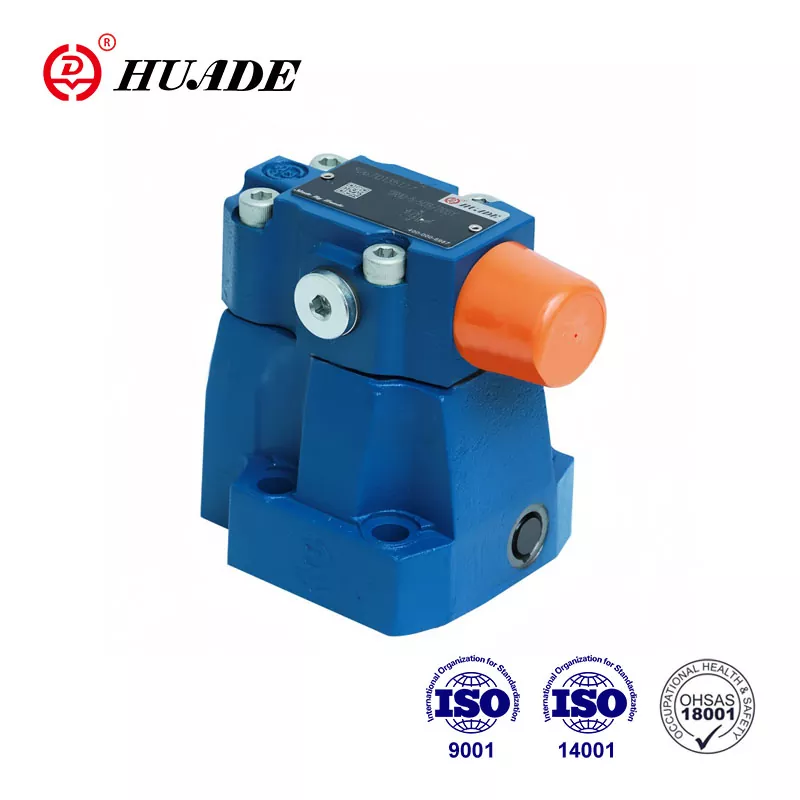

Rõhu reguleerimiseks kasutatakse tüüpi DR 20 rõhualandusventiili. Tutvustades Rexrothi täiustatud tehnoloogiat ja kõige kaasaegsemaid tootmisseadmeid üle kogu maailma, on Huade® rõhualandusventiilid hea kvaliteediga ja madala hinnaga. Huade on tuntud Hiina rahvuslik kaubamärk ja selle tooteid kasutatakse laialdaselt paljudes valdkondades, nagu masinaehitus, veemajandus, tööpingid, nafta ja naftakeemia jne.
|
Sisselaskerõhk, port B (MPa) |
kuni 31.5 |
|||
|
Väljalaskerõhk, port A (MPa) |
kuni 5,0, 10,0, 20,0, 31,5 |
|||
|
Vasturõhk, port Y (MPa) |
kuni 31.5 |
|||
|
Maksimaalne vooluhulk (alamplaadi kinnitus) (l/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Max vool (keermestatud ühendused) (l/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Vedelik |
Mineraalõli (NBR-tihendi jaoks) või |
|||
|
Vedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
|||
|
Viskoossusvahemik (mm²/s) |
10 kuni 800 |
|||
|
Saastumise austatud |
Maksimaalne lubatud aste |
|||
|
Iseloomulikud kõverad (mõõdetuna v = 41 mm2/s ja t = 50 ℃) |
||||
Omadused:
▶ Alusplaadi kinnitus
▶ Keermestatud ühenduste jaoks
▶ Kollektori paigaldamiseks
▶ 4 reguleerimiselementi:
. Pöördnupp
. Varrukas kuusnurga ja kaitsekorgiga,
. Lukustatav skaalaga pöördnupp
. Skaalaga pöördnupp
▶ 4 rõhuseadet valikuline tagasilöögiklapp (ainult alamplaadi paigaldamise ventiili jaoks)
Rakendus:
Juhtrõhu alandamise ventiil DR 20 on mõeldud rõhu vähendamiseks süsteemis.
Surveventiilid tüüp DR 20 on pilootjuhitavad rõhualandusventiilid, mida juhitakse sekundaarahelast. Põhimõtteliselt koosnevad need põhiventiilist (1) koos põhipooli sisetükiga (3) ja juhtventiilist (2) koos rõhureguleerimiselemendiga.
Puhkeseisundis on klapid avatud, vedelik pääseb põhipooli sisendi (3) kaudu vabalt pordist B porti A.
Rõhk pordis A mõjub põhipooli alumisele küljele. Samal ajal mõjub rõhk juhtventiilis (2) olevale kuulile (6) põhikolvi (3) vedruga küljel oleva ava (4) ja pordi (5) kaudu. Samamoodi toimib see kuulile (6) läbi ava (7), juhttoru (8), tagasilöögiklapi (9) ja ava (10). Vastavalt vedru (11) seadistusele tekib rõhk kuuli (6) ees, pordis (5) ja vedrukambris (12), hoides juhtkolbi (13) hoovas.
avatud asend. Vedelik võib põhipooli sisendi (3) kaudu vabalt voolata pordist B porti A, kuni rõhk pordis A ületab vedrule (11) seatud väärtuse ja avab kuuli (6).
kolb (13) liigub sulgemisasendisse.
Soovitud alandatud rõhk saavutatakse, kui saavutatakse tasakaal pordis A rõhu ja vedrule (11) seatud rõhu vahel. Juhtõli tühjendamine vedrukambrist (14) paaki toimub väljastpoolt juhttoru (15) kaudu.
Vaba tagasivoolu pordist A punkti B saab saavutada valikulise tagasilöögiklapi (16) paigaldamisega.
Manomeetri ühendus (17) võimaldab jälgida alandatud rõhku pordis A.
alamplaadi kinnitustüübi DR 20...50B struktuur
DR ...50B sümbolid
