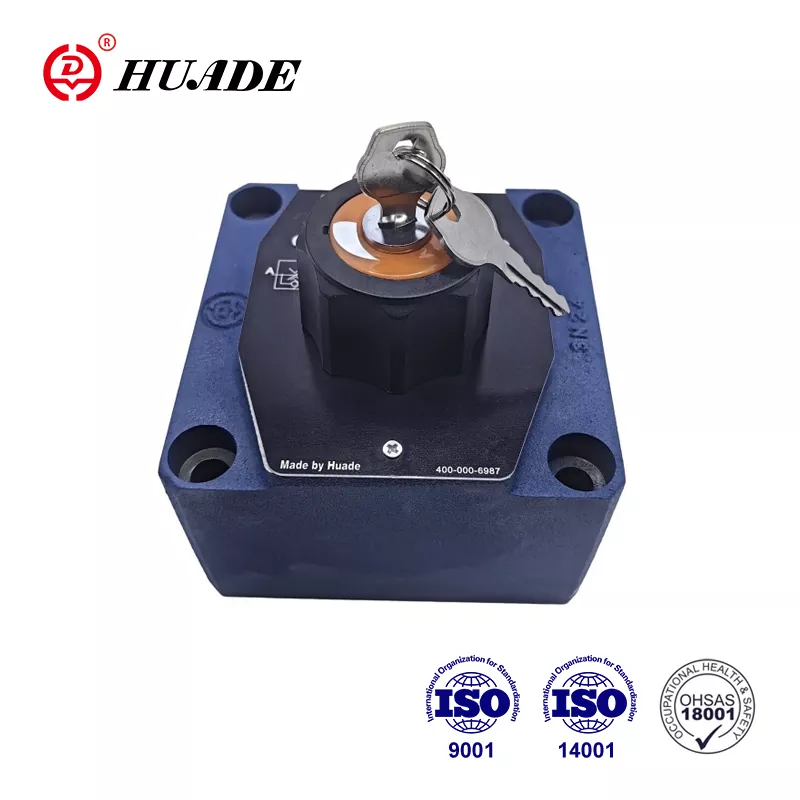

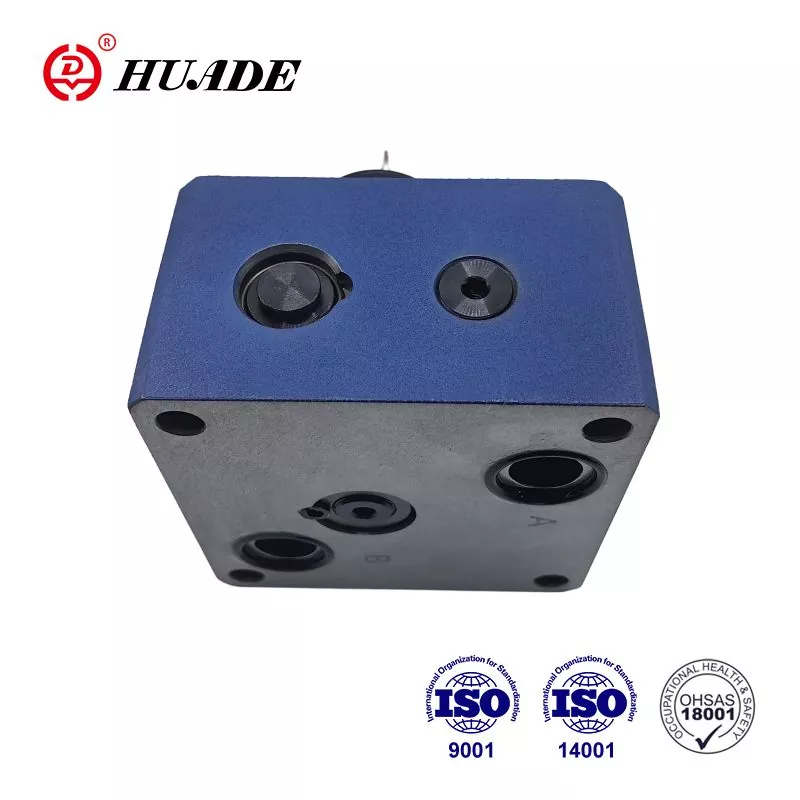

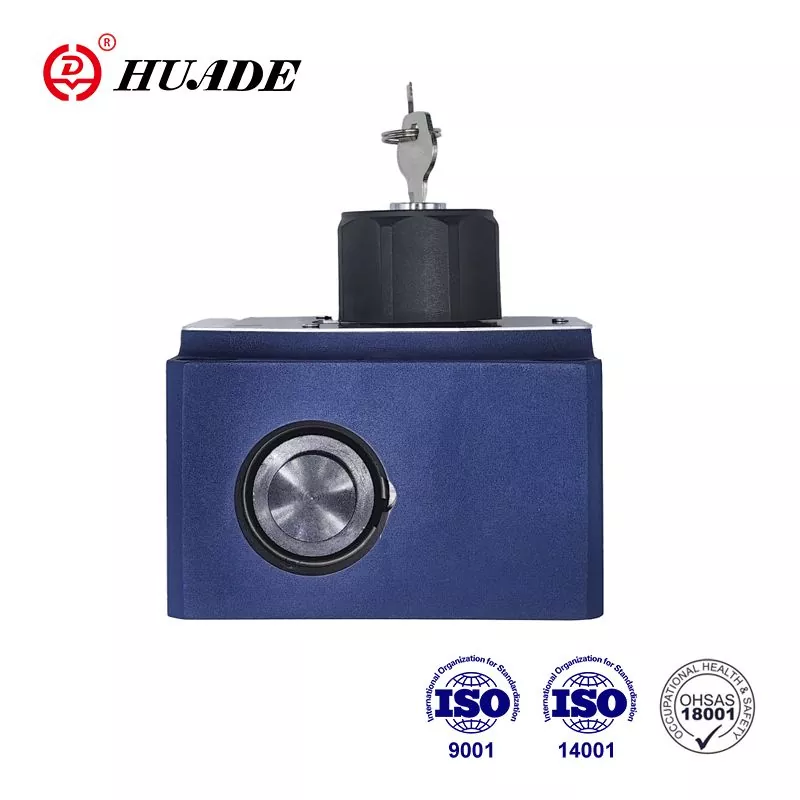

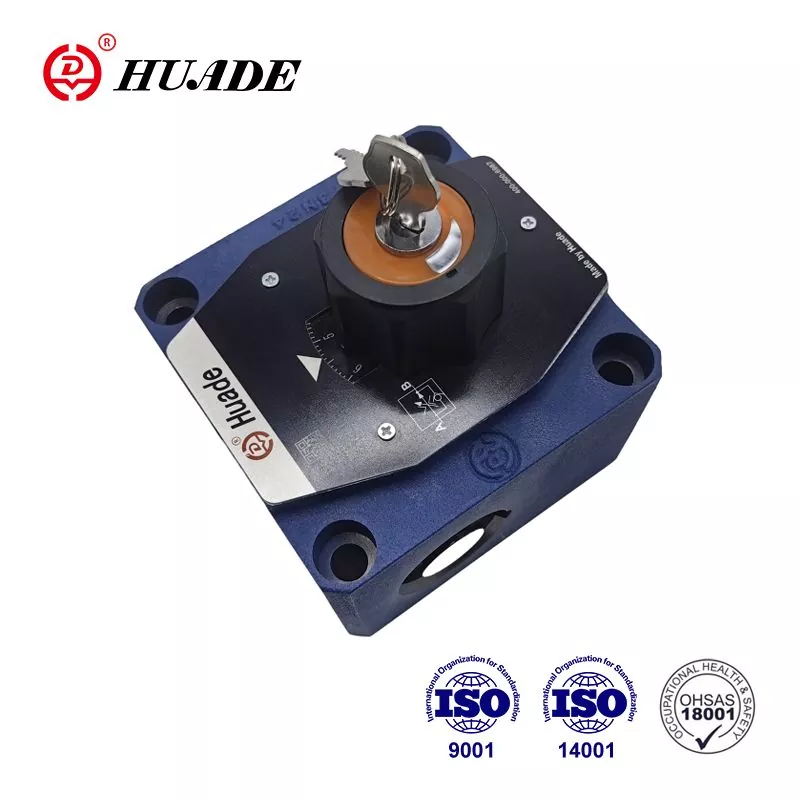

Voolu reguleerimisventiilid on kahesuunalised voolu reguleerimisventiilid. Tänu koostööle Rexrothiga kahel korral alates 1979. aastast on Huade kaasanud Rexrothi tipptehnoloogia. Huade® voolureguleerimisventiilide kvaliteet võib võrrelda esmajärguliste rahvusvaheliste kaubamärkide omaga ja toodete hind on veelgi madalam. Voolureguleerimisventiilide seeriat saab kasutada rooliseadme hüdrosüsteemis. Huade Hydraulicil on meretööstuses tohutult kliente.
|
Kindral |
|
|
Hüdraulika vedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
|
Temperatuurivahemik (℃) |
-30 kuni +80 |
|
Viskoossusvahemik (mm²/s) |
10 kuni 800 |
|
Alaldi võileivaplaat |
||
|
Voolumaks. (l/min) |
10 |
16 |
|
kuni 50 |
kuni 160 |
|
|
Töörõhk (MPa) |
kuni 31.5 |
|
|
Pragunemisrõhk (MPa) |
0.15 |
|
|
kaal (kg) |
3.2 |
9.3 |
|
Voolu. Q max (l/min) |
suurus 10 |
suurus 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p vaba tagasivooluga B → A, Q-sõltuv (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Voolu reguleerimine |
temperatuuri stabiilne |
±2% (Q max) |
||||||
|
rõhukindel (kuni |
±2% (Q max) |
±5% (Q max) |
||||||
|
Töörõhk, maks. port A (MPa) |
kuni 31.5 |
|||||||
|
Minimaalne rõhu erinevuse vahemik (MPa) |
0,3 kuni 0,7 |
0,5-1,2 |
||||||
|
Saastumise aste (μm) |
25 (Q < 5 l/min) |
10 (Q < 0,5 l/min) |
||||||
|
Kaal (kg) |
5.6 |
11.3 |
||||||
Omadused:
▶ Teisaldamismuster standardile DIN 24 340, alates A, ISO 4401 ja CETOP - RP 121H
▶ Rõhukompensaatori käigupiiraja, valikuline
▶ Mehaaniline töö
▶ Käivitushüppe vähendamine
▶ Voolu reguleerimine mõlemas suunas, kasutades alaldi kihtplaati
Rakendus:
Voolu reguleerimisventiile 2FRM 10 kasutatakse voolu konstantse hoidmiseks rõhust ja temperatuurist sõltumatult.
Klapid 2FRM 10 koosnevad põhiliselt korpusest (1), düüsipuksist (3), rõhukompensaatorist (4) koos valikulise käigupiirajaga, tagasilöögiklapist (5), reguleerimiselemendist (2).
Voog kanalist A kanalisse B on ava (6) juures olev drossel. Et hoida voolu läbi ava konstantsena, on düüsist (6) ülesvoolu ühendatud rõhukompensaator. Tänu ava konstruktsioonile hoitakse vooluhulka suures osas temperatuurist sõltumatult. Vaba tagasivool kanalist B kanalisse A suunatakse tagasilöögiklapi (5) kaudu. Voolu juhitakse ainult punktist A punkti B. Vooluhulkade reguleerimiseks mõlemas suunas saab voolu alla paigaldada alaldi kihilise plaadi tüüpi Z4S. juhtventiil.
Voolu reguleerimisventiili 2FRM 10 struktuur
Voolu reguleerimisventiili 2FRM 10 sümbol
