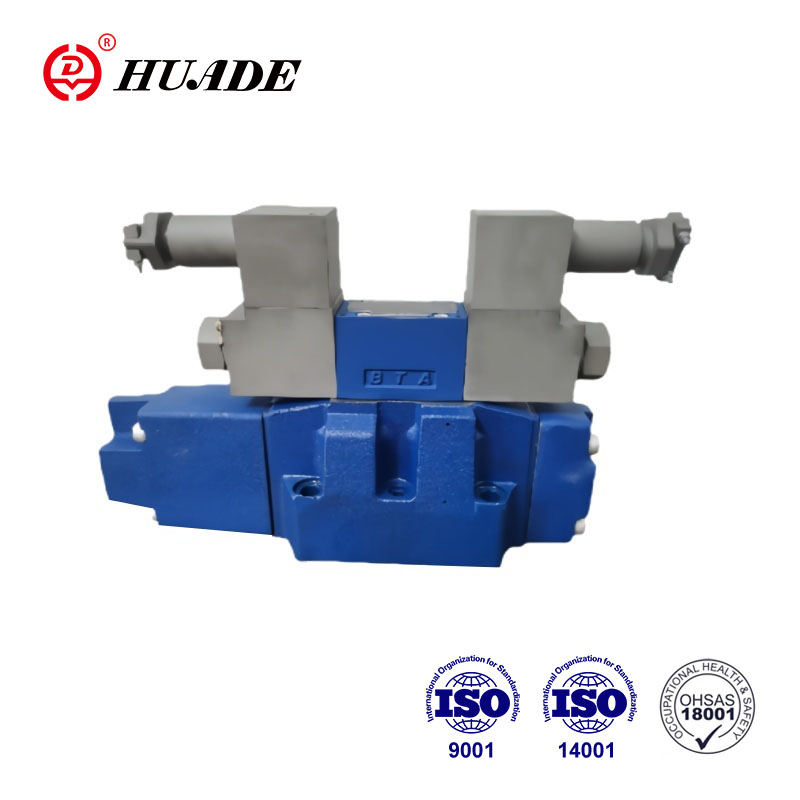

Plahvatuskindel proportsionaalne suunaklapp 4wrz
  • Plahvatuskindel proportsionaalne suunaklapp 4wrzPlahvatuskindel proportsionaalne suunaklapp 4wrz

Plahvatuskindel proportsionaalne suunaklapp 4wrz

• Toote omadused: integreeritud elektroonika
• Spetsifikatsioonid: 4WRZ seeria,
• Rakendused: söekaevandamise masinad, metallurgiamasinad.

Plahvatuskindlat proportsionaalset ventiili 4WRZ kasutatakse laialdaselt hüdraulilistes süsteemides, mis vajavad täpset juhtimis- ja plahvatuskinda jõudlust. Huade’s 4WRZ-seeria plahvatuskindlad ventiilid on CNEX sertifitseeritud. Plahvatuskindlad hinnangud ja sertifikaadid vastavad tavaliselt asjakohastele rahvusvahelistele standarditele. Plahvatuskindel proportsionaalsel klapil 4WRZ on tundlikud voolu reguleerimise omadused, mis võib saavutada hüdrosüsteemi rõhu, voolu ja suuna täpse kontrolli.


Plahvatuskindla proportsionaalse suunaklapi tooteparameeter 4WRZ

Üld-
Klapi tüüp Alarühm
Paigaldus valikuline, eelistatavalt horisontaalne
Säilitus temperatuurivahemik (℃) -20 kuni +80
Ümbritseva temperatuurivahemik (℃) -20 kuni +70
Kaal (kg) Ng10 7.8
NG16 13.4
NG25 18.2
NG32 42.2

Hüdrauliline (mõõdetuna hlpag.p = 100bar: 40 ℃ ± 5 ℃)
Nominaalsuurus 10 16 25 32
Töörõhk (riba) Pilootventiil Väline piloot naftavarustus 30 kuni 100 baari
Sisemine piloot naftavarustus 100 kuni 350 ainult "D3" abil
Peaklapp kuni 315 kuni 350 kuni 350 kuni 350
Tagasivoolurõhk (riba) Port T (port R) (väline pilootõli äravool) kuni 315 kuni 250 kuni 250 kuni 150
Port T (sisemine pilootõli äravool) kuni 30 kuni 30 kuni 30 kuni 30
Port y kuni 30 kuni 30 kuni 30 kuni 30
Pilootõli mahu sisendsignaal 0- 100 % (cm) 1.7 4.6 10 26.5
Pilootõli voog pordis X ja Y astmelise sisendsignaaliga 0- 100 % (l/min) 3.5 5.5 7 15.9
Põhiklapi vool (L/min) kuni 170 kuni 460 kuni 870 kuni 1600
Hüdrauliline vedelik Mineraalõli (HL, HLP) kuni DIN 51524 täiendavad vedelikud uurimisel!
Hüdraulilise vedeliku temperatuuri vahemik (℃) -20 kuni +80 (eelistatavalt +40 kuni +50)
Viskoossuse vahemik (MM2/s) 20 kuni 380 (eelistatavalt 30 kuni 46)
Saastumisaste Rõhuvedeliku maksimaalne lubatud aste on NAS 1638 või ISO 4406 (c) Soovitatav on filter, mille minimaalne peetumiskiirus on βX≥ 75
Pilootventiil NAS 1638 klass 7 x = 5
Peaklapp NAS 1638 klass 9 x = 15
Hüsterees (%) ≤ 6

Elektri-
Klapi tüüp Alarühm
Klapi kaitse tüüp EN 60529 IP65, mille kaabli pistikupesa on paigaldatud ja lukustatud
Pinge tüüp Alalisvoolu
Käsu väärtus kattub (%) 15
Max. vool (A) 1.5
Solenoidne mähise takistus (ω) Külm väärtus 20 ℃ juures 4.8
Max. soe väärtus 7.2
Kohustus (%) 100
Mähise temperatuur (℃) kuni 150
Klapi kaitse EN 60529 -le IP65 koos paigaldatud ja fikseeritud pistikühendusega

Juhtimiselektroonika
Tüüpi WRZ väline võimendi VT-VSPA2-1-L2X / ...
Käsu väärtuse signaal Pingesisend "A1" (v) V ± 10
Praegune sisend "F1" (MA) 4 kuni 20

Toote funktsioon ja plahvatuskindla proportsionaalse suunaklapi 4wrz rakendamine

Funktsioonid:

▶ Voolu suuna ja suuruse juhtimiseks

▶ Operatsioon toimub proportsionaalsete solenoidide abil, millel on tsentraalne keerme ja eemaldatav mähis

▶ alamplaadi kinnitamiseks:

ISO 4401 ja DIN 2430 teisaldamismuster

▶ kevadise keskne juhtimispooli

▶ 4WRZZE: integreeritud elektroonika (OBE) pingesisendi või voolu sisendiga (A1 resp. F1)

▶ 4WRZ: seotud kontroll -elektroonika (eraldi järjekord)

Rakendus:

Plahvatuskindel suunaklapi 4WRZ-L7X kasutatakse mähise kaevandamise suuna ja voolu juhtimiseks, söekaevandusmasinates, metallurgilistes masinates.


Funktsioon ja konfiguratsioon

Pilootklapi tüüp 3DREP 6 ...

Pilootklapp on proportsionaalne solenoidne töötav 3-suunaline rõhu redutseeriv klapp. Seda kasutatakse elektrisisendi signaali teisendamiseks proportsionaalseks rõhu väljundsignaaliks ja seda kasutatakse kõigil 4WRZ -i ventiilidel.

Proportsionaalsed solenoidid on kontrollitavad alalisvoolu märg tihvti solenoidid, millel on keskel niidi ja eemaldatav mähis. Solenoidi kontrollib valikuliselt väline elektroonika.

Kujundus:

Klapp koosneb põhimõtteliselt:

- eluase (1)

- Juhtimispoolid (2) rõhu mõõta poolidega (3 ja 4)

- Solenoidid (5 ja 6) koos keskmise lõimega

Tööpõhimõte

–Kui solenoidid (5 ja 6) on eeieldatud tingimustes, hoitakse kontrollpooli (2)

kokkusurumise vedrude abil keskses asendis

–Kontrollipooli (2) suunamine proportsionaalse solenoidi energiat, nt. Solenoidi "A" (5) pingestamine. Rõhumõõtmispool (3) ja juhtpool (2) nihutatakse vasakule võrdeliselt elektrisisendisignaaliga; Ühendus P-st B-st ja A-st t kaudu ava-sarnaste ristlõigetega, millel on progresseeruvad vooluomadused; Solenoidi (5) demoegiseerimine, kontrollpooli (2) tagastatakse kesksesse asendisse survevedru abil, kesksesse asendisse, pordid A ja B on avatud T-le, st hüdrauliline vedelik võib voolata paaki ilma piiranguteta.

–Maniku ületamine, valikuline, selle abil saab juhtimispooli (2) teisaldada ilma solenoidi energiat nõudmata.

Märkused:

Tüüp 3DREP 6:Paagiliini tühjendamine tuleb ära hoida. Vastava paigaldusolukorra korral tuleb paigaldada eelkoormusventiil (eelkoormusrõhk umbes 2 riba).


Kahepooli positsiooniga pilootklapp

(Tüüp 3DREP 6 ... B ...)

Põhimõtteliselt vastab selle klapi versiooni funktsioon ventiili funktsioonile, millel on kolm pooli asendit. Kuid see 2-positsiooni klapp on varustatud ainult solenoidiga "A" (5). 2. proportsionaalse solenoidi asemel on paigaldatud pistikkruvi (7).


Piloot juhivad proportsionaalsed suunaventiilid tüüp 4wrz ...

Tüüpi 4WRZ -i ventiilid ... on piloothaaratud suunaventiilid, kasutades proportsionaalselt solenoidide proportsionaalselt. Nad kontrollivad voolu suunda ja suurusjärku.

Kujundus:

Ventiilid koosnevad põhimõtteliselt:

- pilootklapp (9) koos proportsionaalsete solenoididega (5 ja 6), kontrollpool (2) ja Orifce pistikud (15)

- peaklapp (10) koos peamise pooliga (11) ja tsentreeriva vedruga (12).

Tööpõhimõte

-Kui solenoidid (5 ja 6) on eraldatud, hoiab peamine pooli (11) keskosas tsentreerides (12) keskses asendis.

- 1THAE TMBAIN SPOOLi (11) op5ikatsioon läbi pilootklapi (9), liigutatakse peamine pooli proportsionaalselt, sõltuvalt pooli asendist, voolab p -st a ja b -ni t kuni t (r) või p -ni B ja A kuni t (r).

nt Solenoidi "B" (6) pingestades nihutatakse juhtimispooli (2) paremale, pilootõli suunatakse pilootventiili (9) kaudu rõhukambrisse (13) ja liigub peaosa (11) proportsionaalselt elektri sisendsignaaliga; Ühendus P-st A ja B -ni t kuni ava-sarnaste ristlõike kaudu progresseeruva vooluga.

omadused.

Solenoidi (6), juhtimispooli (2) ja peamise pooli (11) desorgiseerimine tagastatakse kesksesse asendisse.

- Piloot naftavarustus pilootklapile sisemiselt pordi P või väliselt pordi X kaudu.

- Valikulise manuaalse alistamise abil saab juhtimispooli (2) liigutada ilma solenoidi energiat nõudmata.

Märkused:

Süsteemirõhkude jaoks üle 100bar, tüüpi D3 pilootrõhu vähendav moodul (14) tuleb paigaldada pilootklapi (9) ja peaklapi (10) vahele.

Plahvatuskindla proportsionaalse suunaventiili sümbolid 4wrz
