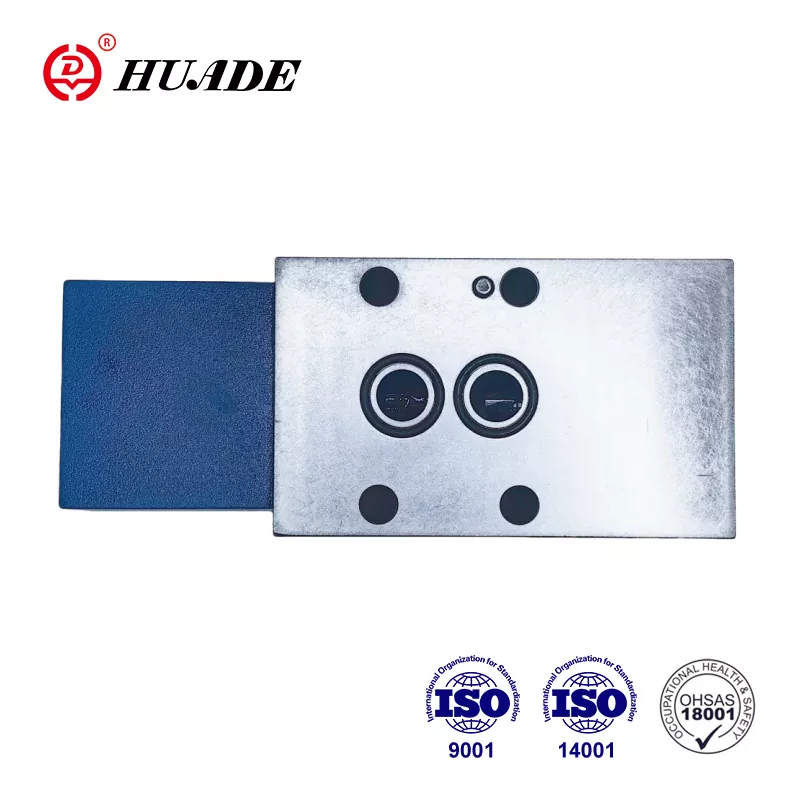

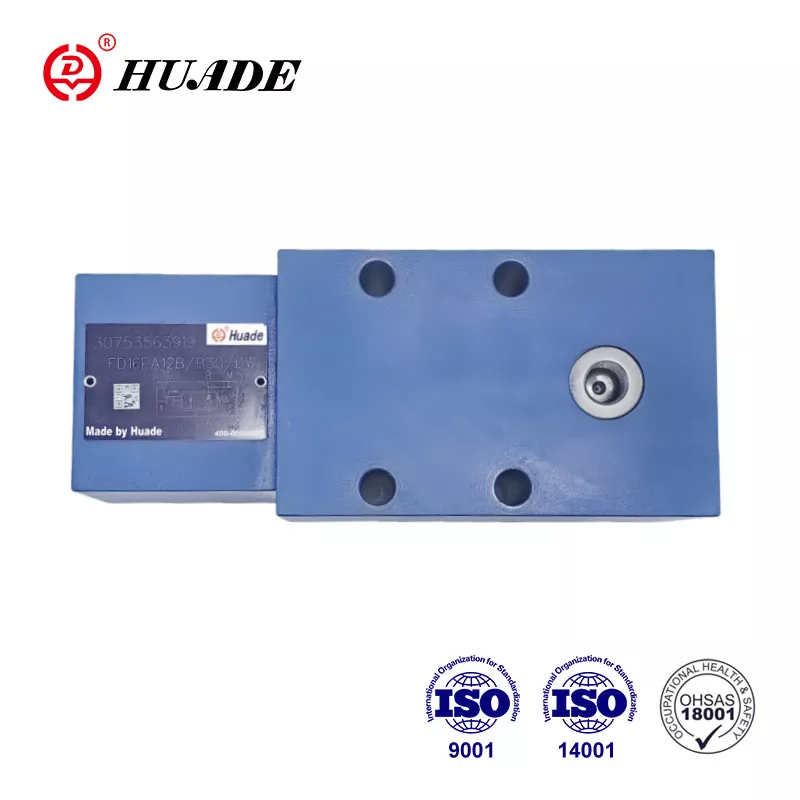

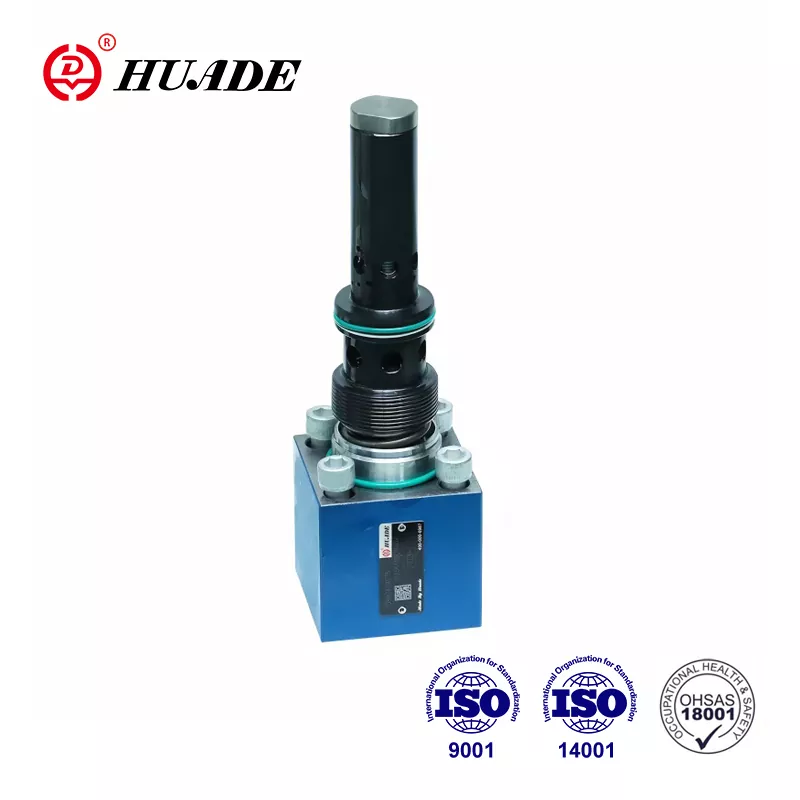

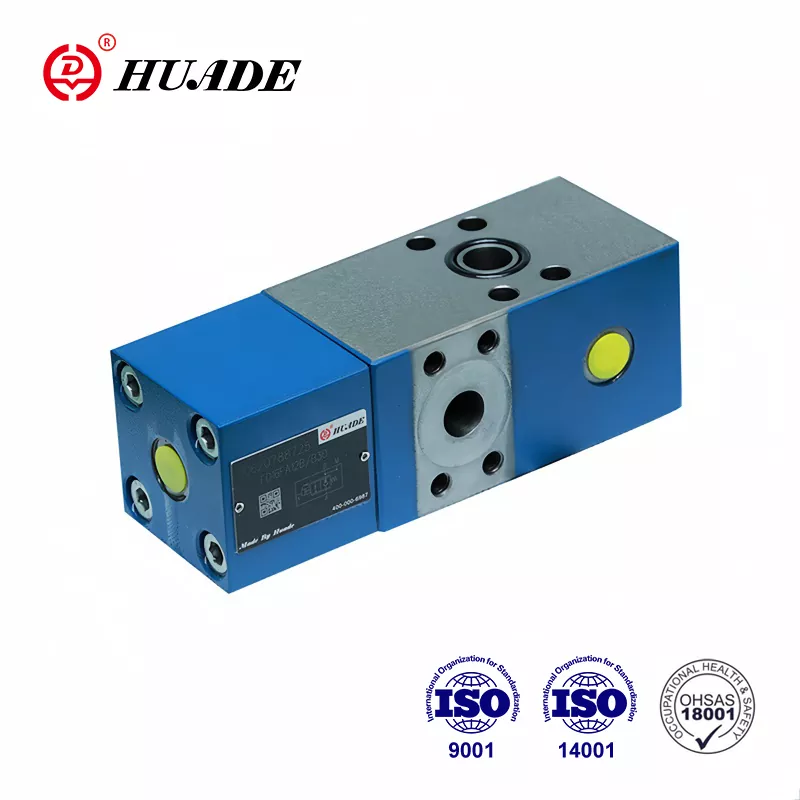

Kontroll-Q-meetri ventiil FD 16 on peamiselt tuntud oma voolu reguleerimise funktsiooni poolest. Huade Hydraulic FD 16 tüüpi ventiilid ühilduvad Rexrothi toodetega. Fakt on see, et Huade Hydraulicul on Rexrothiga olnud kaks pikaajalist koostööd. Tehas pöörab rohkem tähelepanu kuluefektiivsusele ja praktilisusele. Tehases on range testimissüsteem ja täiustatud tootmisseadmed üle kogu maailma, et tagada toote stabiilne jõudlus.
|
Töörõhk, pordid A, X (MPa) |
kuni 31.5 |
|
Töörõhk. port B (MPa) |
kuni 42 |
|
Pilootrõhk, port X (voolu reguleerimisvahemik) (MPa) |
min 2 kuni 3,5, max 31,5 |
|
Pragunemisrõhk, A kuni B (MPa) |
0.2 |
|
Sekundaarse rõhualandusklapi rõhu seadistus (MPa) |
kuni 40 |
|
Vooluhulk (l/min) |
80 (suurus 12) 200 (suurus 16) |
|
Eelavamise pindala suhe |
istmeosa/piloodipooli pindala = 1/20 |
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
|
Viskoossusvahemik (mm²/s) |
10 kuni 800 |
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
Omadused:
▶ Teisaldamismuster standardile DIN 24 340, alates D,ISO 5781 ja CETOP - RP 121H
▶ Pilotiga juhitav tagasilöögiklapp, lekkevaba. Check-Q-meeter kontrollib tagasivoolu Q2 voolu suhtes, mis suunatakse täiturmehhanismi Q1 vastasküljele silindritega, mille pindalade suhet ( Q2=Q1φ ) tuleb arvestada.
▶ Möödaviikventiil, vaba vool vastassuunas
▶ Valikuline sisseehitatud sekundaarne rõhualandusventiil (ainult äärikühendustega ventiili jaoks).
Rakendus:
Kontroll-Q-meetrite ventiilide FD16 põhiülesanne on mõjutada hüdromootorite ja silindrite pöörlemiskiirust sõltumata koormusest (takistab ärajooksmist). Lisaks on toru purunemise ohutuse tagamiseks isoleeritud funktsioon.
Kontroll-Q-meeter koosneb põhiliselt korpusest (1), põhipuldist (2), juhtosast (3), juhtpoolist (4), summutuspoolist (5) ja juhtsummutusest (6).
Kontroll-Q-mõõturi FD 16 struktuur
Kontroll-Q-mõõturi klapi FD 16 sümbol
Vooluahela näited
Märkus.
Kahte kontrolli-Q-meetrit ei saa kasutada kahe mehaaniliselt koos liikuma sunnitud ballooni juhtimiseks, kuna sünkroniseerimist ja sama rõhku ei saa tagada igas silindris.
Seetõttu peavad silindrid olema varustatud kahe SL-tüüpi juhitava tagasilöögiklapiga. Kontroll-Q-meeter on paigaldatud ühisesse torusse.
Sellisel juhul ei tohi koormusrõhk ületada 20MPa!
