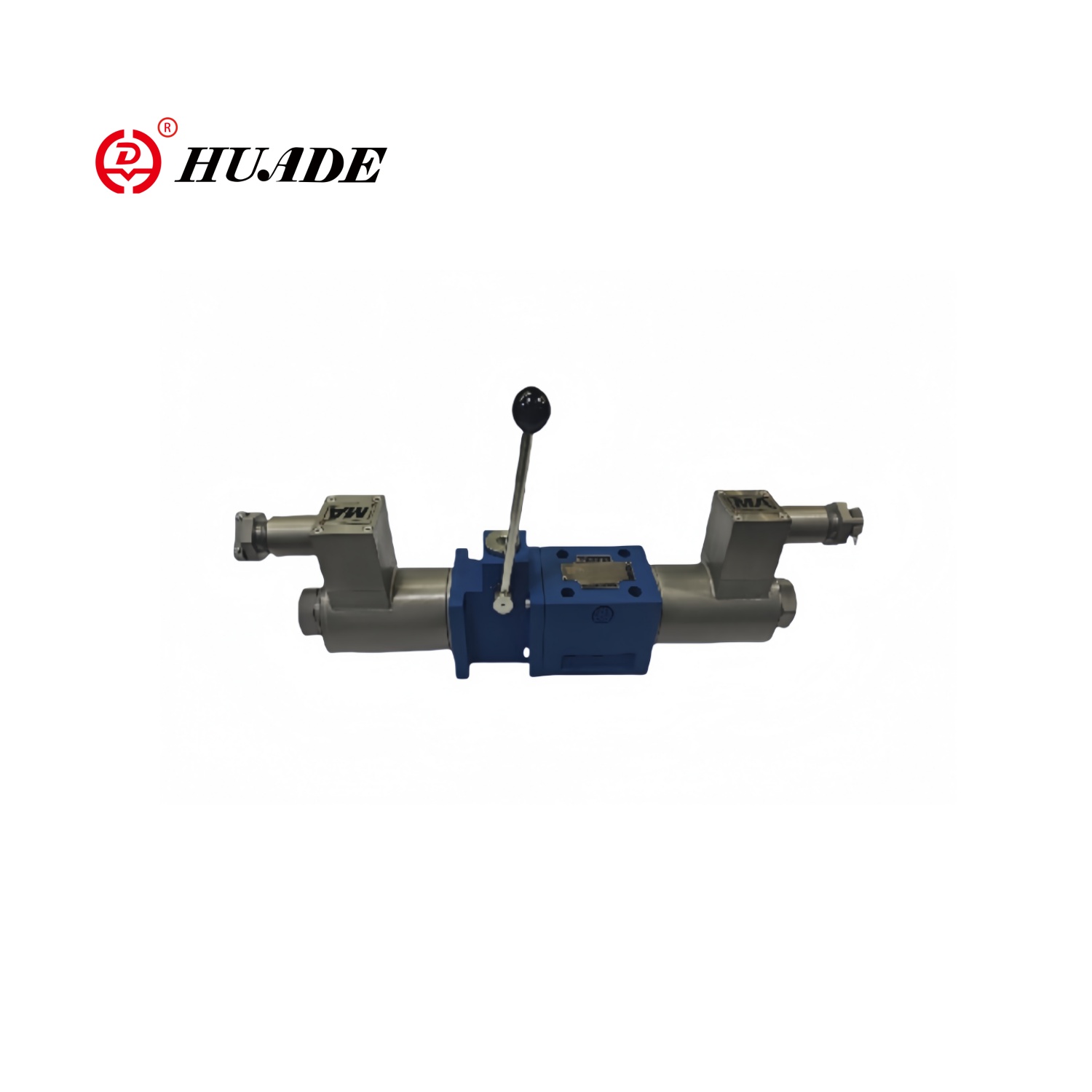

Plahvatuskindel solenoidventiil koos käepidemega 4WEM10

Plahvatuskindel solenoidventiil koos hädaolukorra käepidemega 4WEM10 on spetsiaalselt tuleohtlike ja plahvatusohtlike keskkondade jaoks mõeldud tööstusventiil. Solenoidventiili 4WEM10 ühine pinge on 24 VDC või 220VAC ja plahvatuskindel mähis peab vastama kohapealsele toiteallikale. Kui automaatne juhtimine ebaõnnestub, võib hädaolukorra käepide kiiresti lekke või plahvatuse vältimiseks ventiili lahti lõigata või avada.

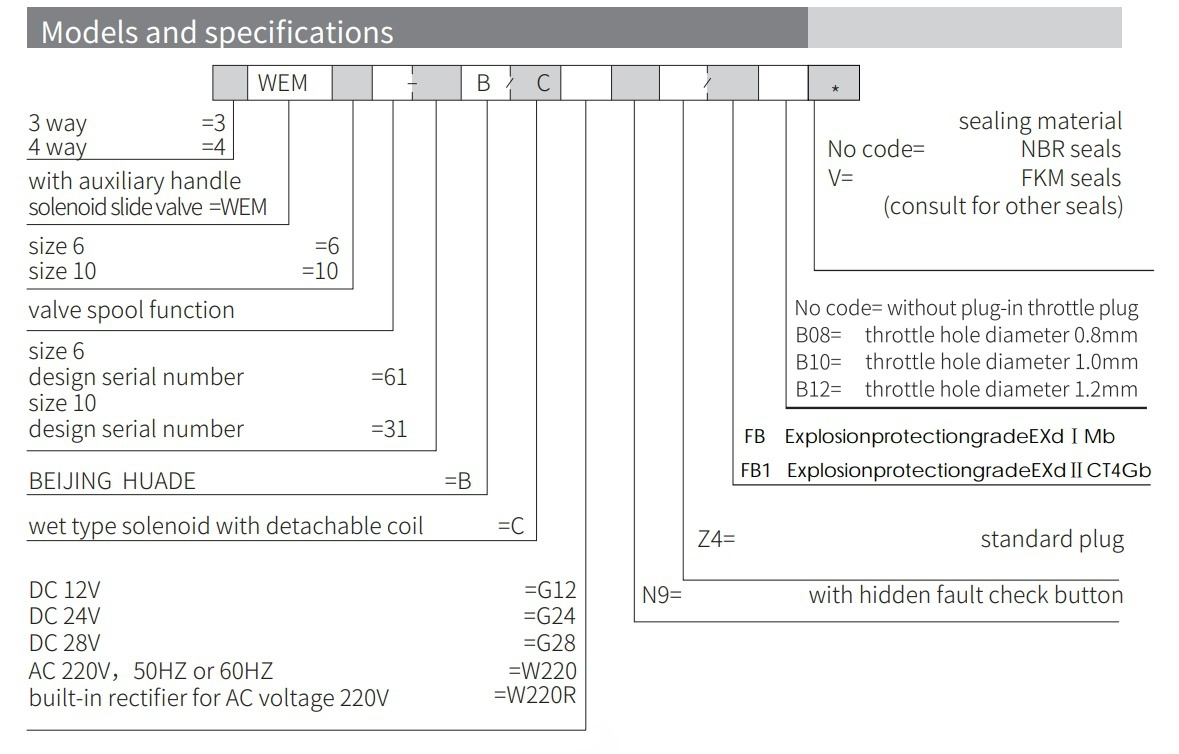

Plahvatuskindla solenoidventiili tooteparameeter käepidemega 4WEM10

Plahvatuskindla solenoidventiili tootefunktsioon ja rakendamine käepidemega 4WEM10

Funktsioonid:

▶ Suurus 6 kuni 10

▶ Maksimaalne töörõhk 350 bar

▶ Maksimaalne töövoo määr 120 L/min

▶ Voolu avamine, sulgemine ja suund, mida juhib solenoid ja manuaal

▶ Märg-pin solenoid koos eemaldatava mähisega

▶ Solenoid võib pöörleda 90 °

▶ alamplaadi kinnitamine

Rakendus:

Solenoidset suundventiili koos hädaabikäepidemega 4WEM10 kasutatakse laialdaselt rafineerimistehaste ja keemiatehaste torujuhtmesüsteemides, gaasjaotusjaamades, veeldatud maagaasi ladustamismahutite impordi- ja eksporditorustikes, söekaevanduste gaasi ekstraheerimissüsteemides ja maa -aluste ventilatsioonitorustikes.

Plahvatuskindla solenoidventiili sektsioon ja sümbol käepidemega 4WEM10

WEMM -i tüüpi suunaklapp on solenoidi ja töökäepidemega töötav suunaklapp. See kontrollib vedeliku voolu avamist, sulgemist ja voolu suunda.

Plahvatuskindel solenoidventiil koos käepidemega 4WEM10 koosneb peamiselt klapi korpusest (1), ühest või kahest solenoidist (2), klapi spoolist (3), lähtestamise vedrust (4) ja käsitsi juhtimisseadmest.

Solenoidi toiming:

Kui jõudu pole, on klapi spool (3) neutraalses või originaalses asendis tagasisõidu vedru toimingu all. Kui solenoidi jõud (2) toimib klapipoolil (3), lükatakse see puhkeasendist klemmi asendisse. Sel viisil viiakse surveõli läbi P -st A ja B kuni T või P kuni B -ni ja A -st T -ni pärast seda, kui solenoid (2) on välja lülitatud, tagasivooluvedru (4) tagastab klapipooli (3) algsesse asendisse.

Lisakäepideme töö:

Kui solenoidi ei ole pingestatud, saab ventiilipooli (3) liikuda lisakäepideme abil. Pöörake lisakäepide (5) paremale, nii et tööjõud läbiks pöörleva võlli (6). Kuulventiili südamik (7) ja juhthülss (8) toimivad klapipoolil (3), põhjustades selle liikumise vasakule. Kui abi käepide (5). Naastes nullpositsiooni, naaseb klapi spool (3) algse vedru (9) toimingu all algsesse asendisse.

Struktuur Plahvatuskindel solenoidventiil koos käepidemega 4WEM10

Sümbolid Plahvatuskindel solenoidventiil koos käepidemega 4WEM10
