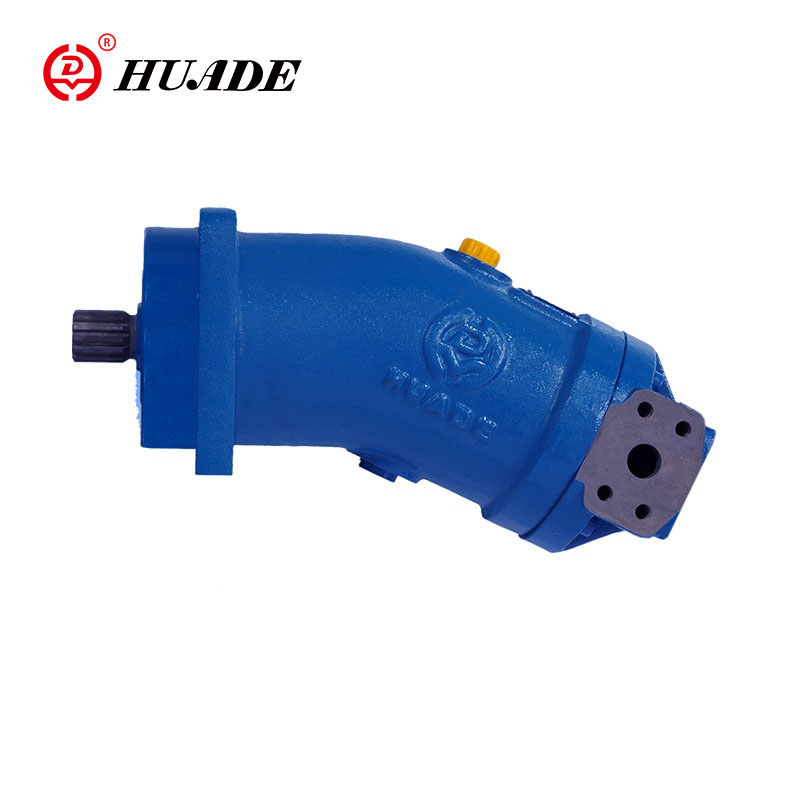

Huade Brand A2FO fikseeritud pump sobib avatud vooluringi hüdrostaatiliste draivide jaoks. Energia säästmise ja keskkonnakaitse kontseptsiooni põhjal töötab Huade hüdraulika kõvasti rohelise aksiaalse kolvi fikseeritud pumba tagamiseks. A2FO -seeriapumbal on väikeste suuruste, suure efektiivsuse ja energiasäästu funktsioonid, mis on kliendi jaoks ideaalne valik.
■Võlli tihend ... lubatud rõhukoormus
▶ Võlli tihendi kasutusaega mõjutab aksiaalse kolviüksuse kiirus ja korpuse äravoolurõhk (korpuse rõhk).
▶ 2 -riba keskmist diferentsiaalrõhku juhtumi ja ümbritseva rõhu vahel ei pruugi normaalse töötemperatuuri korral pidevalt ületada.
▶ Kõrgema diferentsiaalrõhu korral vähendatud kiirusel vt diagramm.
Lubatud on hetkelised rõhu suurenemised (t <0,1 s) kuni 10 baari. Võlli tihendi kasutusaega väheneb rõhuhaiguste sageduse suurenemisega.
▶ Juhtumi rõhk peab olema võrdne või kõrgem kui ümbritseva rõhk.
■Staatiline omadus
♦Suurused 10 kuni 200
♦Suurused 250–500
Märkus:Väärtused kehtivad ümbritseva rõhu PABS = 1 riba jaoks
■Temperatuurivahemik
▶ FKM -võlli tihendit võib kasutada korpuse äravoolutemperatuuride jaoks vahemikus -25 ℃ kuni +115 ℃
▶ Rakendusjuhtudel, mis on alla -25 ° C, on vaja NBR võlli tihendi (lubatud temperatuurivahemik: -40 ° C kuni +90 ° C). Riigi NBR võlli tihend lihttekstis tellimisel. Palun võtke meiega ühendust.
■ Voolu suund
| Pöörlemissuund, vaadatud ajamivõllil | Voolu suund |
| päripäeva (r) | S → B |
| vastupäeva (l) | S → a |
■ pikaajaline laager
▶ suurused 250 ~ 500
▶ Pikaks kasutuselevõtuks ja kasutamiseks HF hüdrauliliste vedelikega. Identsed välised mõõtmed kui mootor koos standardlaagritega. Järgnev teisendamine pikaealisteks laagrites on võimalik.
▶ Sadama U kaudu on soovitatav laager ja ümbris.
▶ loputusvool ... soovitatav
| Suurus | 250 | 355 | 500 |
| qvloputus (l/min) | 10 | 16 | 16 |
| Pordid | Sadam | Skeem |
| A, B | Töösadam |
|
| S | Imemisport | |
| T | Äravoolusadam | |
| U (suurus 250 ~ 500) | Loputussadam |
Suurused 5 ~ 500 seeria 6 nominaalne rõhk 400 baari maksimaalne rõhk 450 baar
Funktsioonid:
▶ Fikseeritud pump koos painutatud telje kujundusega aksiaalse kitseneva kolb-rotarühmaga hüdrostaatiliste draivide jaoks avatud vooluringis
▶ Mobiilsetes ja statsionaarsetes rakendustes kasutamiseks on voog võrdeline ajami kiiruse ja nihkega
▶ ajamivõlli laagrid on mõeldud laagri kasutusaja nõuetele, mida tavaliselt nendes piirkondades ilmneb
A
Rakendus:
Aksiaalne kolb fikseeritud pump A2FO sobib mobiilsete masinate või tööstusväljade jaoks.
