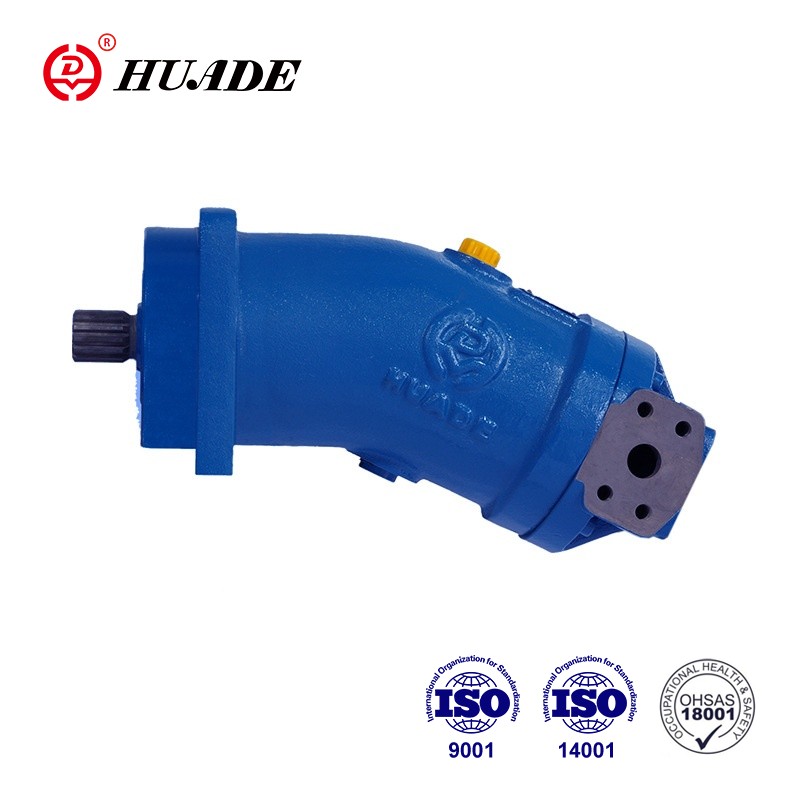

Aksiaalkolviga fikseeritud mootor A2FE seeria 6

A2FE seeria 6 kolviga fikseeritud töömahuga mootor mängib tööstusmasinates olulist rolli. Tänu suurele kiirusele, suurele pöördemomendile ja võimsuse ja kaalu suhtele ning kõrgele üldisele efektiivsusele on see ideaalne valik paljude tööstusseadmete jaoks. A2FE mootori suurepärane ja stabiilne tööjõudlus muudab selle eelistatud jõuallikaks paljudes tööstusseadmetes ja masinates.

 Aksiaalkolbiga fikseeritud mootori A2FE seeria 6 tooteparameeter

■Võlli tihend… Lubatud survekoormus

☑Võllitihendi kasutusiga sõltub aksiaalse kolviüksuse kiirusest ja korpuse tühjendussurvest (korpuse rõhk).

☑Korpuse ja ümbritseva õhu rõhu keskmist 2-baarilist erinevust ei tohi normaalsel töötemperatuuril püsivalt ületada.

☑ Suurema diferentsiaalrõhu kohta vähendatud kiirusel vaadake diagrammi.

Lubatud on kuni 10 baari suurused hetkelised rõhutõusud (t < 0,1 s). Võllitihendi kasutusiga väheneb rõhupiiskade sageduse suurenemisega.

☑ Korpuse rõhk peab olema võrdne ümbritseva õhuga või sellest kõrgem

■Voolu suund

■ Kiirusevahemik

☑ Minimaalsele kiirusele nmin piirang puudub. Kui on vaja ühtlast liikumist, ei tohi kiirus nmin olla väiksem kui 50 p/min. Vt maksimaalse kiiruse väärtuste tabelit.

■ Pikaealine laager

☑ Suurused 250 355

☑ Pika tööea tagamiseks ja kasutamiseks koos HF-hüdraulikavedelikega. Samad välismõõtmed kui standardsete laagritega mootoril. Hilisem ümberehitamine pikaealistele laagritele on võimalik.

☑Laagreid ja korpust on soovitatav loputada pordi U kaudu.

■Sadamad

Sadamad	Port for	Diagramm
A, B T	Töötav sadam Äravooluava

Aksiaalkolbiga fikseeritud mootori A2FE seeria 6 tootefunktsioon ja rakendus

Omadused:

Mootor HD-A2FE suurused 28–355, seeria 6

Nimirõhk 400 baari Maksimaalne rõhk 450 baari

■Fikseeritud pistikmootor koos painutatud teljega aksiaalse koonilise kolvi pöörleva rühmaga

disain, avatud ja suletud ahelate hüdrostaatiliste ajamite jaoks.

■ Tänu süvistatavale kinnitusele on kaugeleulatuv integreerimine mehaanilisse käigukasti

äärik asub korpuse keskel (äärmiselt ruumisäästlik

ehitus)

■ Väikesed mõõtmed, kõrge kogutõhusus, komplektne seade, valmis monteeritud ja

testitud, lihtne paigaldada, lihtsalt ühendada mehaanilise käigukastiga, nr

konfiguratsiooni spetsifikatsioonid, mida tuleb paigaldamisel järgida

Rakendus:

A2FE painutatud teljega aksiaalkolbiga fikseeritud töömahuga mootorit saab kasutada ehitusmasinates, hüdropumbajaamades, puurimisseadmetes, lõhkamismasinates, paberi valmistamise seadmetes, teemasinates ja muudes seadmetes, et tagada nende seadmete tööks stabiilne ja usaldusväärne võimsus.
