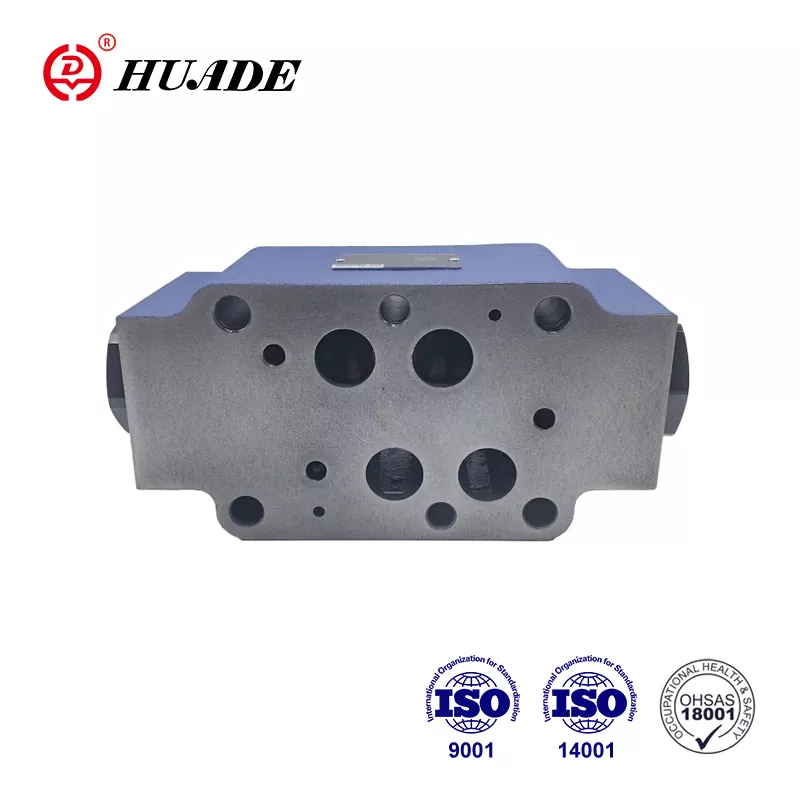

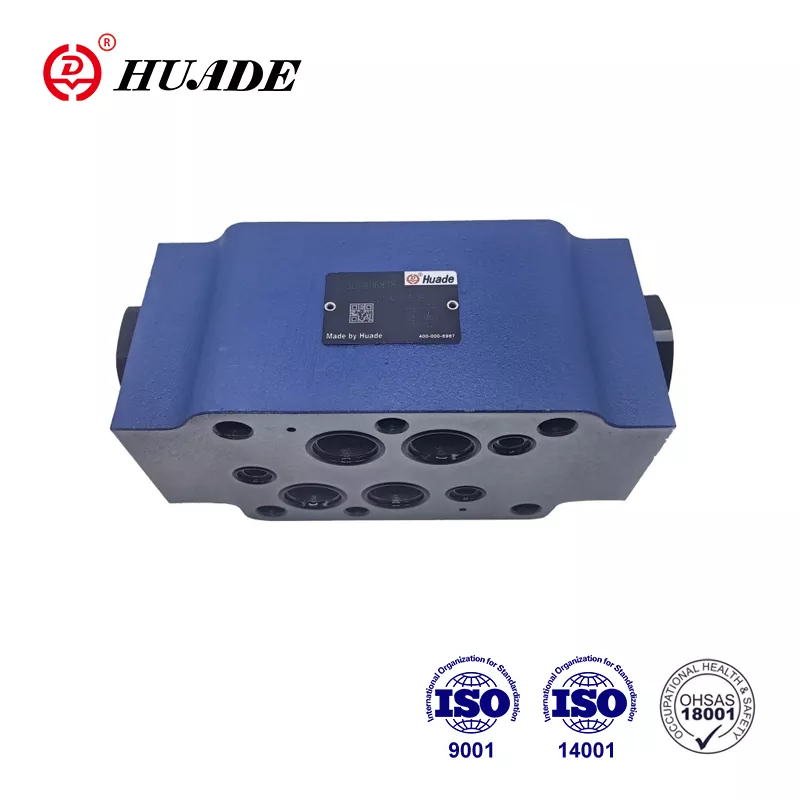

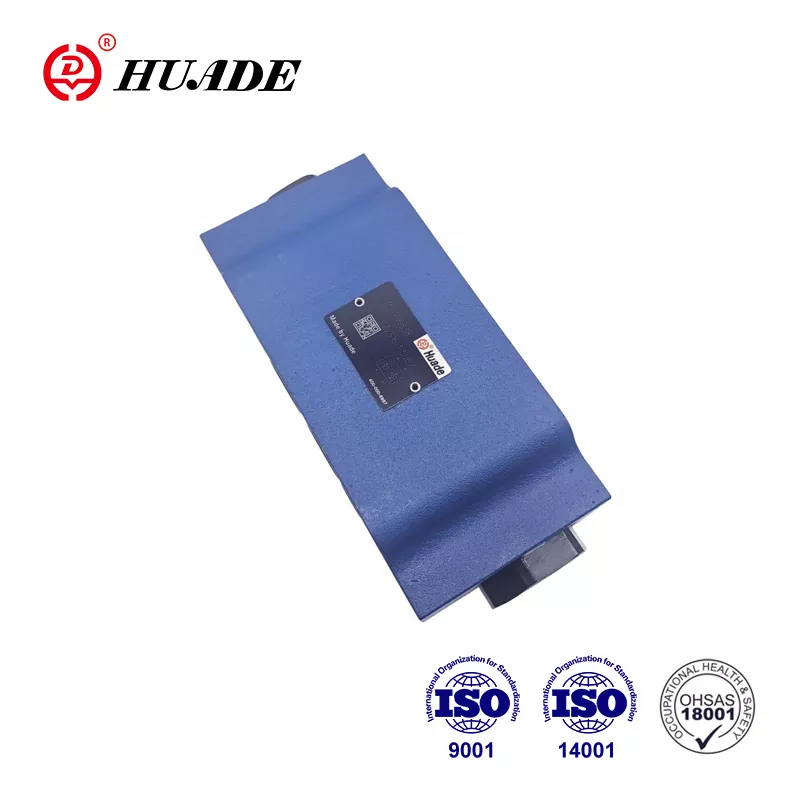

Tagasilöögiklapp Sandwich-plaat Z2S 22

Hiina juhtiva hüdraulilise jõuülekande ja juhtimistehnoloogia tootjana on Huadel Rexrothiga kaks pikaajalist koostöökogemust. Huade® tagasilöögiklapid Z2S 22 on konkurentsivõimelised hea kvaliteediga ja madalama hinnaga tuntud toodetega. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade® tagasilöögiklapid on tehnoloogialt arenenumad ja vastupidavamad kui selle sarja sarnased tooted. See on Hiinas hästi tuntud riiklik kaubamärk. Huade hüdraulikaklappe kasutatakse laialdaselt sõjatööstuses ja muudes valdkondades tänu suurepärasele jõudlusele.

Kontrollklapi kihilise plaadi Z2S tooteparameeter 22

Toote funktsioon ja tagasilöögiklapi kihilise plaadi Z2S rakendus 22

Omadused:

▶ Kasutamiseks vertikaalsetes virnastamissõlmedes

▶ Ühe või kahe hoolduspordi lekkevabaks sulgemiseks

▶ Teisaldamismuster Din 24 340 vormile A, ISO4401 ja CETOP - RP 121H

Rakendus:

Kontrollventiili Z2S 22 kasutatakse vertikaalseks virnastamiseks. See võib vajaduse korral tihendada ühte või kahte töötavat õliporti ilma lekketa.

Kontrollklapi kihilise plaadi Z2S 22 funktsioonid, sektsioon, sümbolid

Hüdraulilised pilootajamiga tagasilöögiklapid Z2S 22 on uus seeria sandwich-plaadi disainiga. Neid kasutatakse ühe või kahe teeninduspordi lekkevabaks sulgemiseks isegi pikaks ajaks. Vaba vool toimub punktist A1 kuni A2 või B1 punktini B2. Voolu A1 B1 vastassuunas on blokeeritud. Kui vedelik voolab punktist A1 punktini A2, survestatakse pooli ja seda lükatakse paremale, avades seeläbi kuulventiili  , mis seejärel avab plaadi. Klapi korrektse sulgemise tagamiseks tuleb suunaventiili hoolduspordid A2 B2 ühendada paagiga neutraalasendis.

Z2S sümbol

Tüüpiline Z2S vooluahela näide
