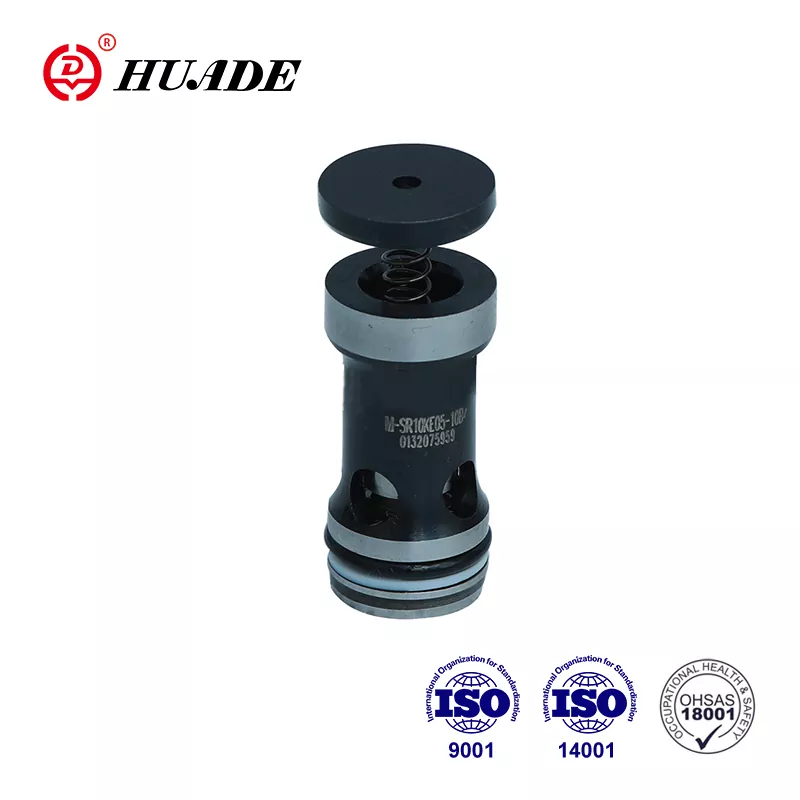

Established through a strategic partnership between the Chinese and German governments in 1979, the company has incorporated cutting-edge technology from Rexroth. Huade® cartridge valve M-SR is alternative to Rexroth products of the same series. It is cost-effective. All products undergo strict testing before leaving the factory and are packaged in standard carton with waterproof packaging. Within the one year guarantee period, it is free to repair. Huade has come up to the international standards, namely ISO9001, ISO14001, and ISO45001. Huade® cartridge valve M-SR have reliable performance and are already popular among Chinese consumers. It is a well-known national brand in China.
|
Tehnilised andmed (nende parameetrite väljaspool rakenduste kohta palun pöörduge meie poole!) |
|
|
Max. rõhk (MPA) |
Kuni 31,5 |
|
Pragunemisrõhk (MPA) |
Vaata iseloomulikke kõveraid |
|
Max. vool (l/min) |
Vaata iseloomulikke kõveraid |
|
Töövedelik |
Mineraalõli või fosfaatster |
|
Rõhuvedeliku temperatuurivahemik （℃） |
-30 ～+80 |
|
Viskoossuse vahemik (MM2/S) |
2,8 kuni 500 |
|
Vedelik puhtus |
Rõhuvedeliku maksimaalne lubatud aste on NAS 1638 Cass 9. Seetõttu soovitame filtrit, mille minimaalne peetumiskiirus on β10 ≥75 |
Funktsioonid:
▶ Kollektorplokkidesse paigaldamiseks kui täisnurgaga kontrollventiilikassett
▶ Lekkevaba sulgemine ühes suunas
▶ 6 avasurve, valikuline
Rakendus:
Seda kasutatakse peamiselt pumba väljalaskeavas seljarõhu ja külje kaudu ventiilide kaudu.
4. Funktsioonid, sektsioon, kasseti ventiili M-SR sümbolid
Kontrollventiili kasseti tüüpi M-SR on ülesandeks, eelistada voolu ühes suunas osaliselt annustada ja võimaldada vaba voolu vastupidises suunas.

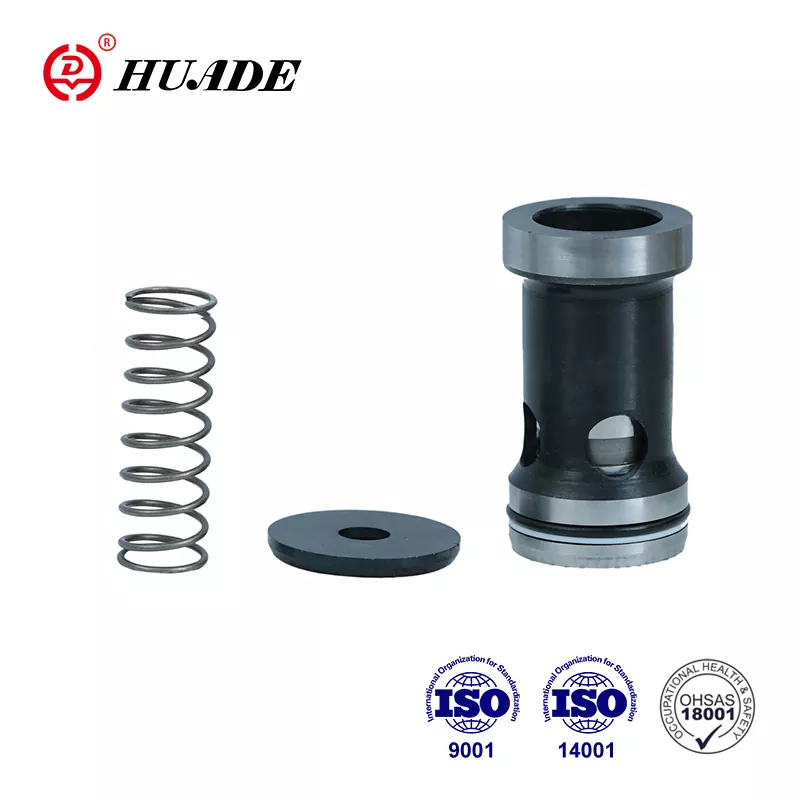

Klapp koos klapi varrukaga (1), pooli (2), vedruistme (3) ja vedrud (4).
Sümbol
Struktuuriskeem
1. vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.
2. Paak peab tihendama ja õhufilter tuleb paigaldada õhu sissepääsule.
3. Tehasest lahkumisel ilma alamplaadita tooted, vajadusel nende jaoks, palun tellige spetsiaalselt.
4. klapi kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid vastavalt näidisraamatus loetletud parameetrile.
5. klapiga seotud pinna karedus on vajalik 0,8 -ni.
6. Paaritustüki pinnaviimistlus on vajalik 0,01/100 mm.
